手糊工艺 玻璃钢VIP免费

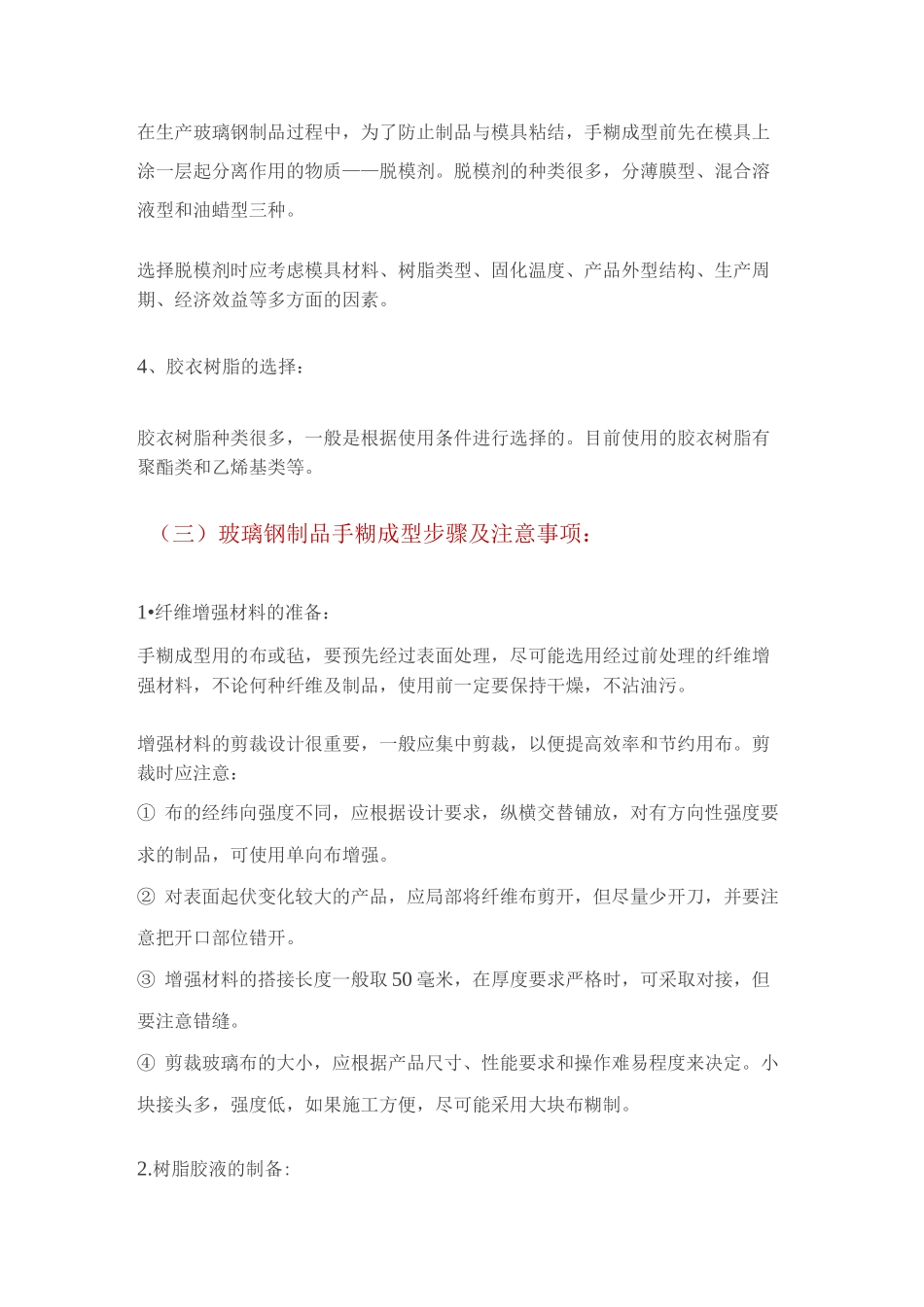

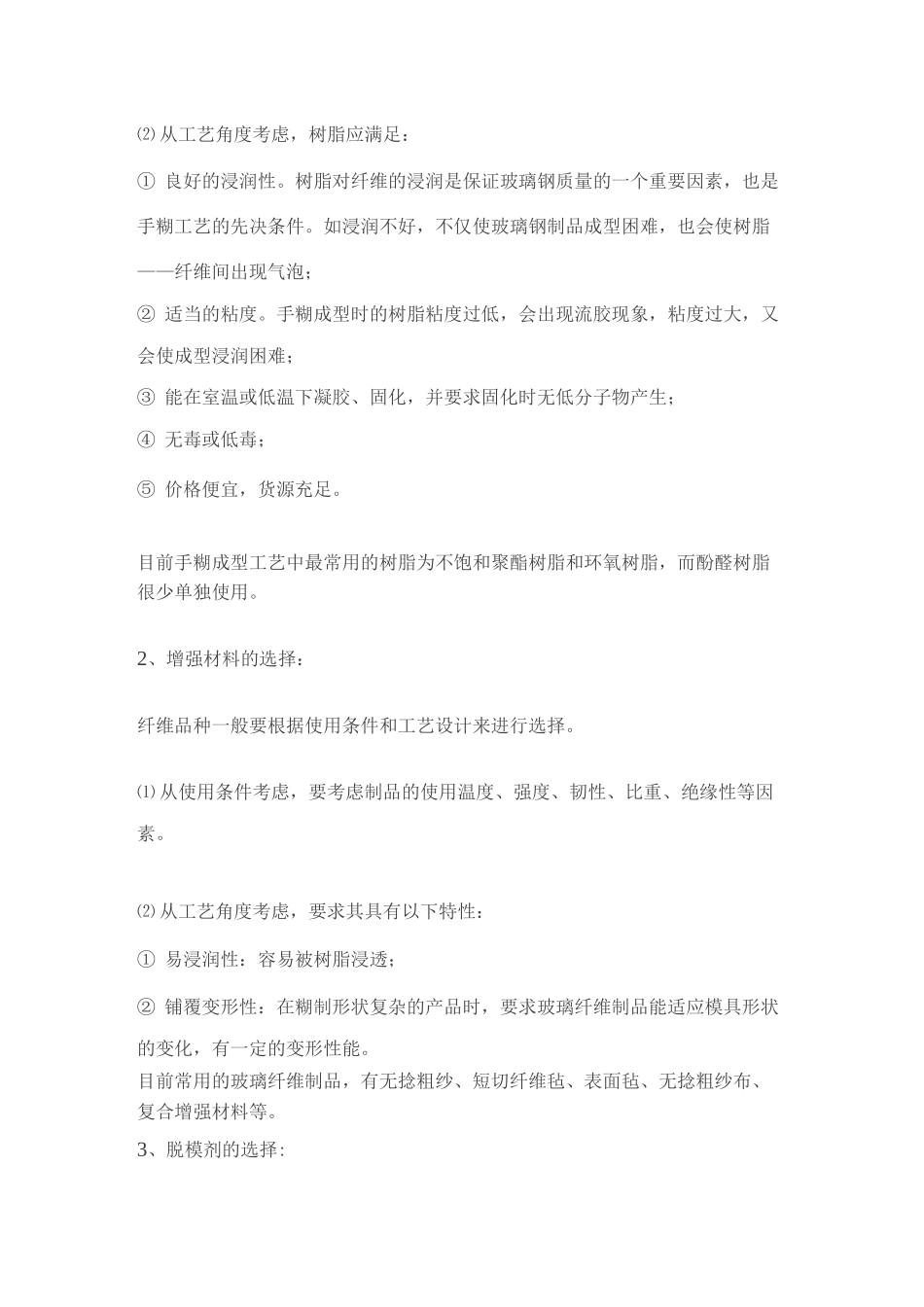

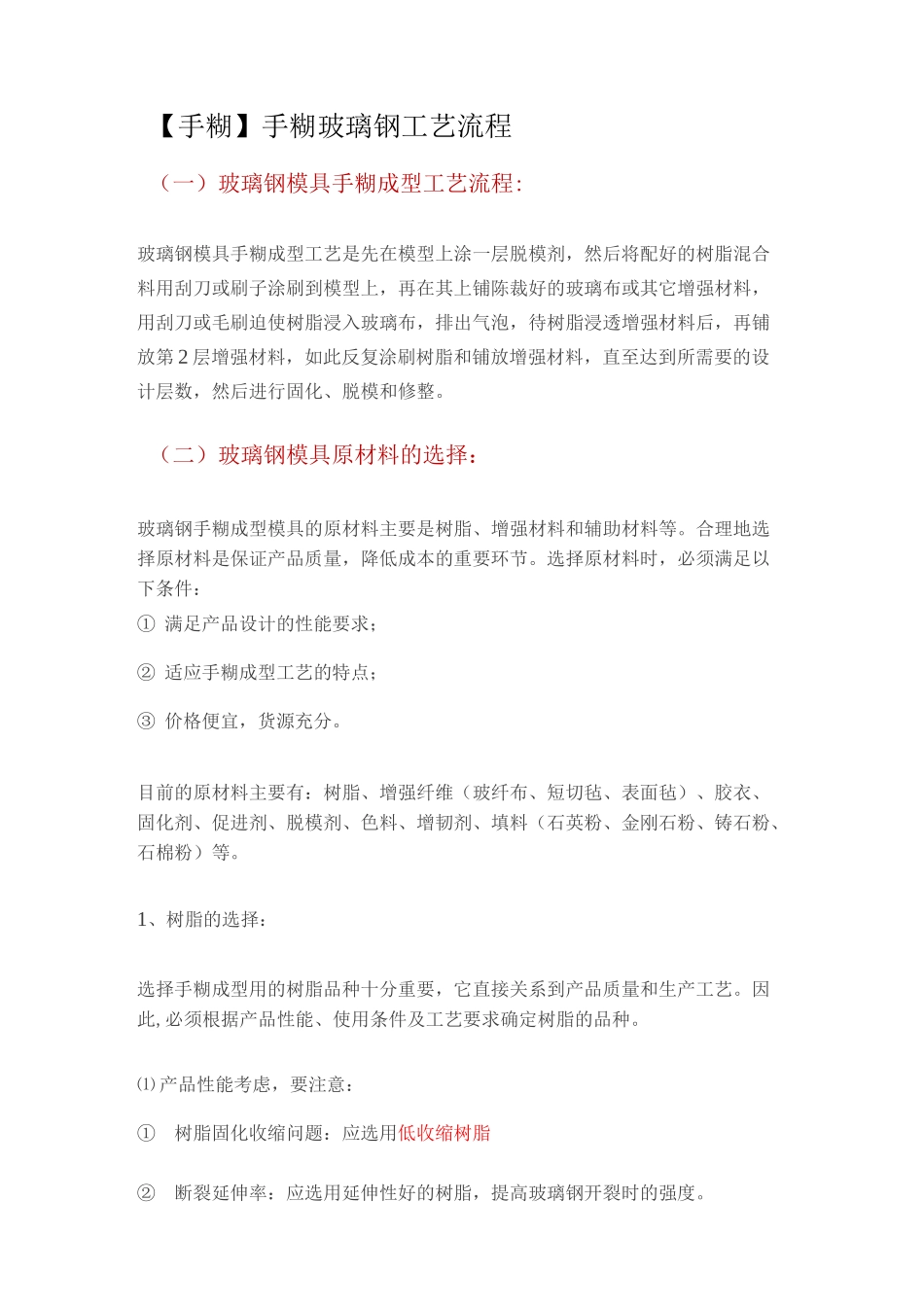

【手糊】手糊玻璃钢工艺流程（一）玻璃钢模具手糊成型工艺流程:玻璃钢模具手糊成型工艺是先在模型上涂一层脱模剂，然后将配好的树脂混合料用刮刀或刷子涂刷到模型上，再在其上铺陈裁好的玻璃布或其它增强材料，用刮刀或毛刷迫使树脂浸入玻璃布，排出气泡，待树脂浸透增强材料后，再铺放第2层增强材料，如此反复涂刷树脂和铺放增强材料，直至达到所需要的设计层数，然后进行固化、脱模和修整。（二）玻璃钢模具原材料的选择：玻璃钢手糊成型模具的原材料主要是树脂、增强材料和辅助材料等。合理地选择原材料是保证产品质量，降低成本的重要环节。选择原材料时，必须满足以下条件：①满足产品设计的性能要求；②适应手糊成型工艺的特点；③价格便宜，货源充分。目前的原材料主要有：树脂、增强纤维（玻纤布、短切毡、表面毡）、胶衣、固化剂、促进剂、脱模剂、色料、增韧剂、填料（石英粉、金刚石粉、铸石粉、石棉粉）等。1、树脂的选择：选择手糊成型用的树脂品种十分重要，它直接关系到产品质量和生产工艺。因此,必须根据产品性能、使用条件及工艺要求确定树脂的品种。⑴产品性能考虑，要注意：①树脂固化收缩问题：应选用低收缩树脂②断裂延伸率：应选用延伸性好的树脂，提高玻璃钢开裂时的强度。⑵从工艺角度考虑，树脂应满足：①良好的浸润性。树脂对纤维的浸润是保证玻璃钢质量的一个重要因素，也是手糊工艺的先决条件。如浸润不好，不仅使玻璃钢制品成型困难，也会使树脂——纤维间出现气泡；②适当的粘度。手糊成型时的树脂粘度过低，会出现流胶现象，粘度过大，又会使成型浸润困难；③能在室温或低温下凝胶、固化，并要求固化时无低分子物产生；④无毒或低毒；⑤价格便宜，货源充足。目前手糊成型工艺中最常用的树脂为不饱和聚酯树脂和环氧树脂，而酚醛树脂很少单独使用。2、增强材料的选择：纤维品种一般要根据使用条件和工艺设计来进行选择。⑴从使用条件考虑，要考虑制品的使用温度、强度、韧性、比重、绝缘性等因素。⑵从工艺角度考虑，要求其具有以下特性：①易浸润性：容易被树脂浸透；②铺覆变形性：在糊制形状复杂的产品时，要求玻璃纤维制品能适应模具形状的变化，有一定的变形性能。目前常用的玻璃纤维制品，有无捻粗纱、短切纤维毡、表面毡、无捻粗纱布、复合增强材料等。3、脱模剂的选择:在生产玻璃钢制品过程中，为了防止制品与模具粘结，手糊成型前先在模具上涂一层起分离作用的物质——脱模剂。脱模剂的种类很多，分薄膜型、混合溶液型和油蜡型三种。选择脱模剂时应考虑模具材料、树脂类型、固化温度、产品外型结构、生产周期、经济效益等多方面的因素。4、胶衣树脂的选择：胶衣树脂种类很多，一般是根据使用条件进行选择的。目前使用的胶衣树脂有聚酯类和乙烯基类等。（三）玻璃钢制品手糊成型步骤及注意事项：1•纤维增强材料的准备：手糊成型用的布或毡，要预先经过表面处理，尽可能选用经过前处理的纤维增强材料，不论何种纤维及制品，使用前一定要保持干燥，不沾油污。增强材料的剪裁设计很重要，一般应集中剪裁，以便提高效率和节约用布。剪裁时应注意：①布的经纬向强度不同，应根据设计要求，纵横交替铺放，对有方向性强度要求的制品，可使用单向布增强。②对表面起伏变化较大的产品，应局部将纤维布剪开，但尽量少开刀，并要注意把开口部位错开。③增强材料的搭接长度一般取50毫米，在厚度要求严格时，可采取对接，但要注意错缝。④剪裁玻璃布的大小，应根据产品尺寸、性能要求和操作难易程度来决定。小块接头多，强度低，如果施工方便，尽可能采用大块布糊制。2.树脂胶液的制备:树脂胶液的工艺指标包括：粘度、凝胶时间及固化程度三个指标。①树脂粘度：树脂粘度又称流动性，是手糊成型中的一个重要指标,粘度过高会造成涂胶困难,不易使增强材料浸透；粘度过低又会出现流胶现象，影响质量。②凝胶时间：树脂胶液配制好后，到开始发热、发粘和失去流动性的时间称凝胶时间。一般希望胶液在糊制完成后停一段时间再凝胶。如果凝胶时间过短，施工中会因胶液发粘浸不透纤维而影响质量。反之，长期不凝胶，会引起树脂胶液流失和交联剂挥发，使固化不完全，...
