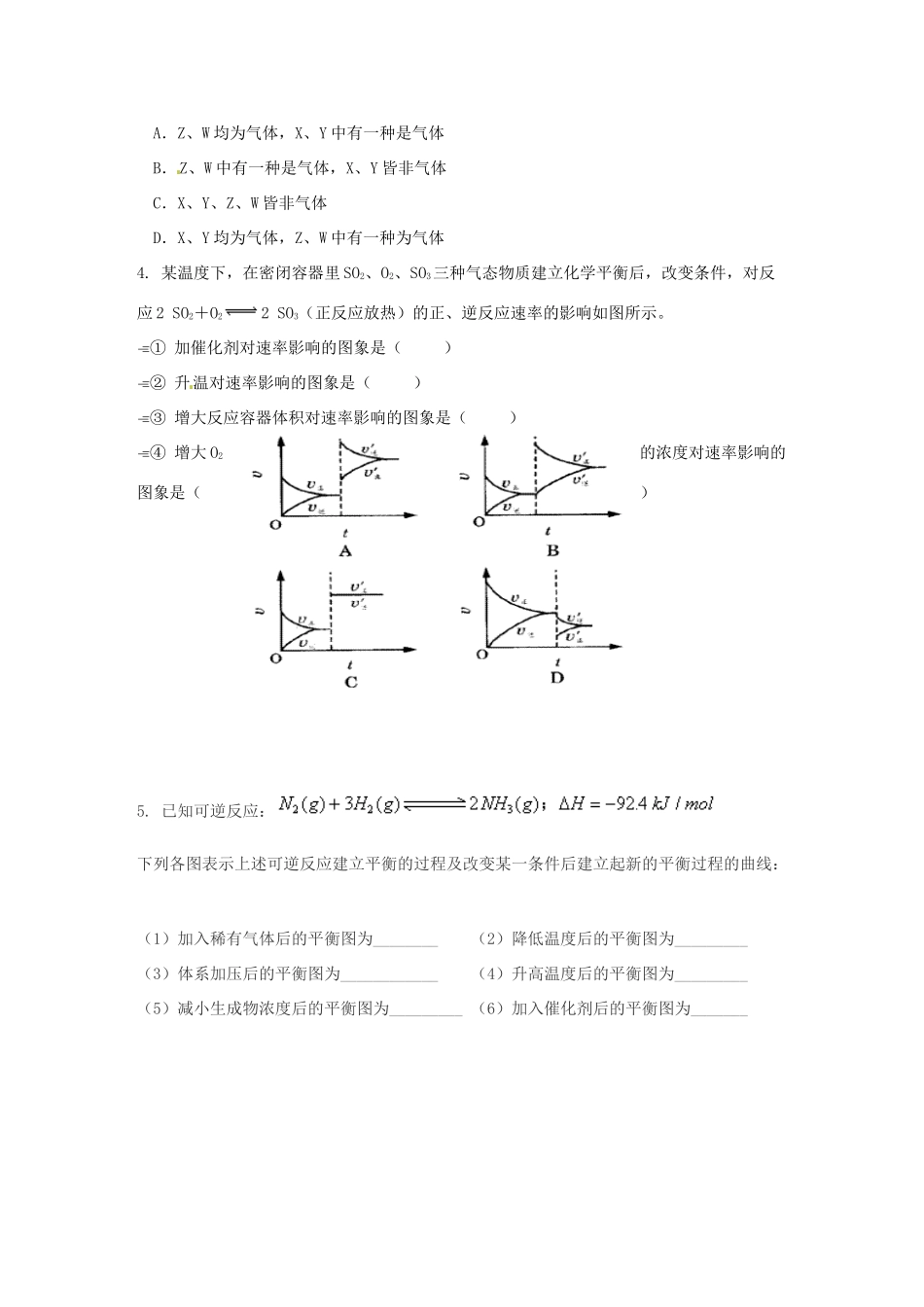

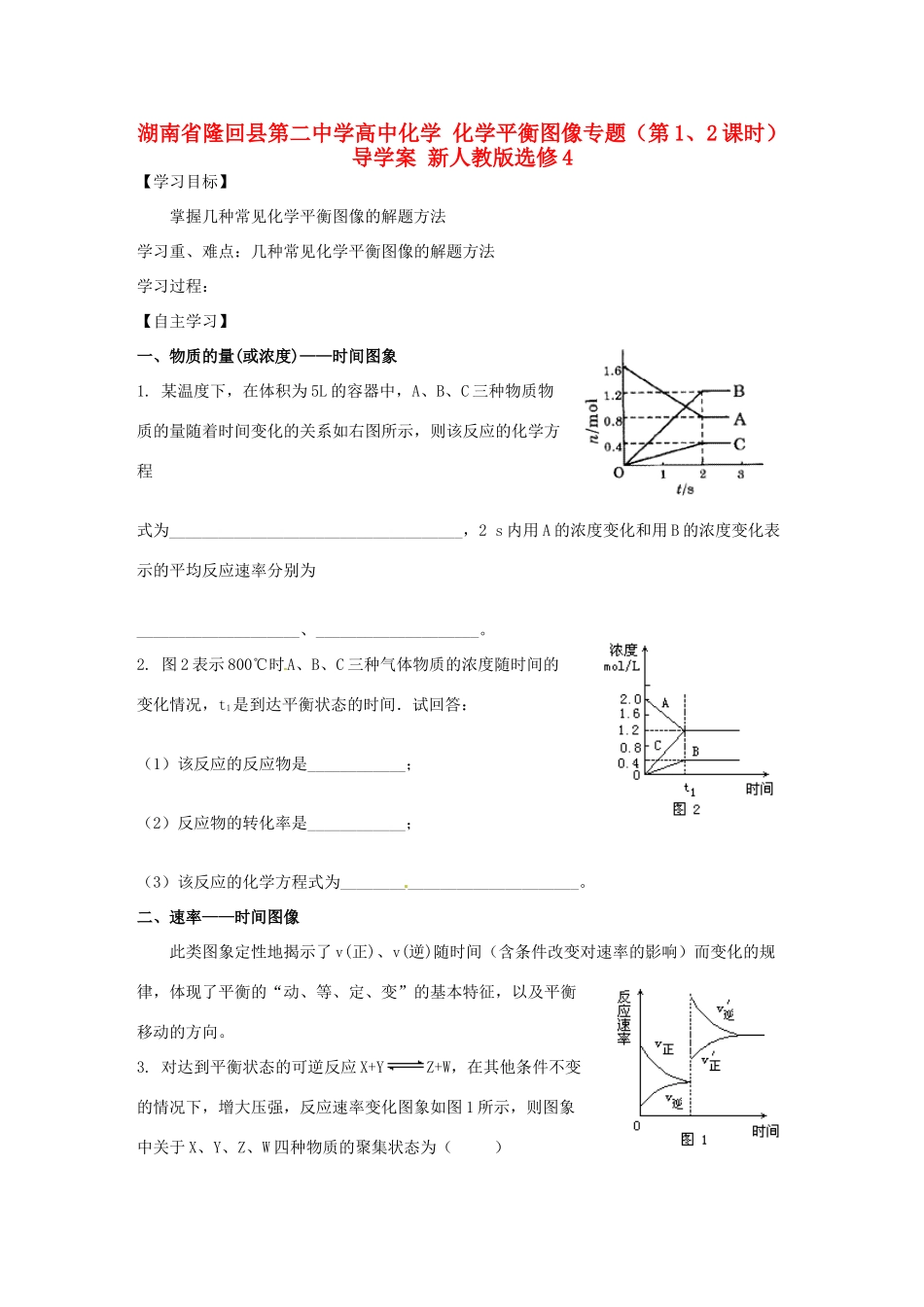

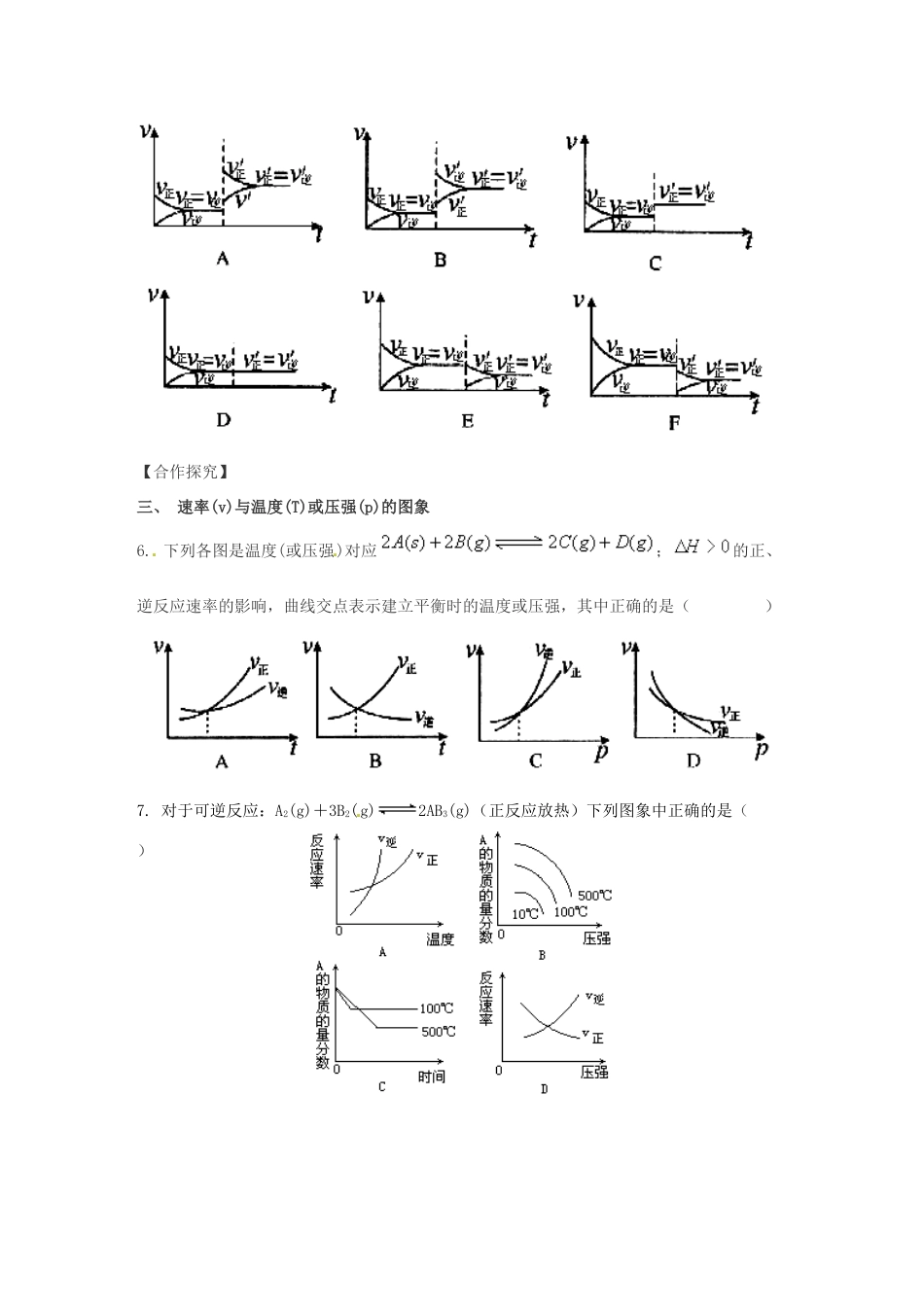

湖南省隆回县第二中学高中化学化学平衡图像专题（第1、2课时）导学案新人教版选修4【学习目标】掌握几种常见化学平衡图像的解题方法学习重、难点：几种常见化学平衡图像的解题方法学习过程：【自主学习】一、物质的量(或浓度)——时间图象1.某温度下，在体积为5L的容器中，A、B、C三种物质物质的量随着时间变化的关系如右图所示，则该反应的化学方程式为____________________________________，2s内用A的浓度变化和用B的浓度变化表示的平均反应速率分别为____________________、____________________。2.图2表示800℃时A、B、C三种气体物质的浓度随时间的变化情况，t1是到达平衡状态的时间．试回答：（1）该反应的反应物是____________；（2）反应物的转化率是____________；（3）该反应的化学方程式为_____________________________。二、速率——时间图像此类图象定性地揭示了v(正)、v(逆)随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向。3.对达到平衡状态的可逆反应X+YZ+W，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（）A．Z、W均为气体，X、Y中有一种是气体B．Z、W中有一种是气体，X、Y皆非气体C．X、Y、Z、W皆非气体D．X、Y均为气体，Z、W中有一种为气体4.某温度下，在密闭容器里SO2、O2、SO3三种气态物质建立化学平衡后，改变条件，对反应2SO2＋O22SO3（正反应放热）的正、逆反应速率的影响如图所示。①加催化剂对速率影响的图象是（）②升温对速率影响的图象是（）③增大反应容器体积对速率影响的图象是（）④增大O2的浓度对速率影响的图象是（）5.已知可逆反应：下列各图表示上述可逆反应建立平衡的过程及改变某一条件后建立起新的平衡过程的曲线：（1）加入稀有气体后的平衡图为________（2）降低温度后的平衡图为_________（3）体系加压后的平衡图为____________（4）升高温度后的平衡图为_________（5）减小生成物浓度后的平衡图为_________（6）加入催化剂后的平衡图为_______【合作探究】三、速率(v)与温度(T)或压强(p)的图象6.下列各图是温度(或压强)对应；的正、逆反应速率的影响，曲线交点表示建立平衡时的温度或压强，其中正确的是（）7.对于可逆反应：A2(g)＋3B2(g)2AB3(g)（正反应放热）下列图象中正确的是（）8.符合图象的反应为（）A.N2O3(g)NO2(g)＋NO(g)B.3NO2(g)＋H2O(l)2HNO3(l)＋NO(g)C.4NH3(g)＋5O2(g)4NO(g)＋6H2O(g)D.CO2(g)＋C(s)2CO(g)四、含量——时间——温度(或压强)图这类图象反映了反应物或生成物的量在不同温度(或压强)下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征。9.同压、不同温度下的反应：A(g)＋B(g)C(g)△H，A的含量和温度的关系如图3所示，下列结论正确的是（）A．T1＞T2，△H＞0B．T1＜T2，△H＞0C．T1＞T2，△H＜0D．T1＜T2，△H＞010.现有可逆反应A(g)＋2B(g)nC(g)＋Q（Q＞0），在相同温度、不同压强时，A的转化率跟反应时间(t)的关系如图4，其中结论正确的是（）A．p1＞p2，n＞3B．p1＜p2，n＞3C．p1＜p2，n＜3D．p1＞p2，n=3五、质量分数—时间图象11.对于可逆反应mA(g)＋nB(s)pC(g)＋qD(g)反应过程中，其他条件不变时，产物D的质量分数D%与温度T或压强p的关系如图所示，请判断下列说法正确的是（）A.降温，化学平衡向正反应方向移动B.使用催化剂可使D%有所增加C.化学方程式中气体的化学计量数m＜p＋qD.B的颗粒越小，正反应速率越快，有利于平衡向正反应方向移动12.反应2X(g)＋Y(g)2Z(g)（正反应放热），在不同温度（T1和T2）及压强（p１和p２）下，产物Z的物质的量（n2）与反应时间（t）的关系如图所示。下述判断正确的是（）A.T1＜T2，p1＜p2B.T1＜T2，p1＞p2C.T1＞T2，p1＞p2D.T1＞T2，p1＜p2六、等压（温）线该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强．13.对于反应2A(g)＋B(g)2C(g)（正反应放热），下列图象正确的是（）七、转化率（或质量分数等）——压强、温度图象14.有...
