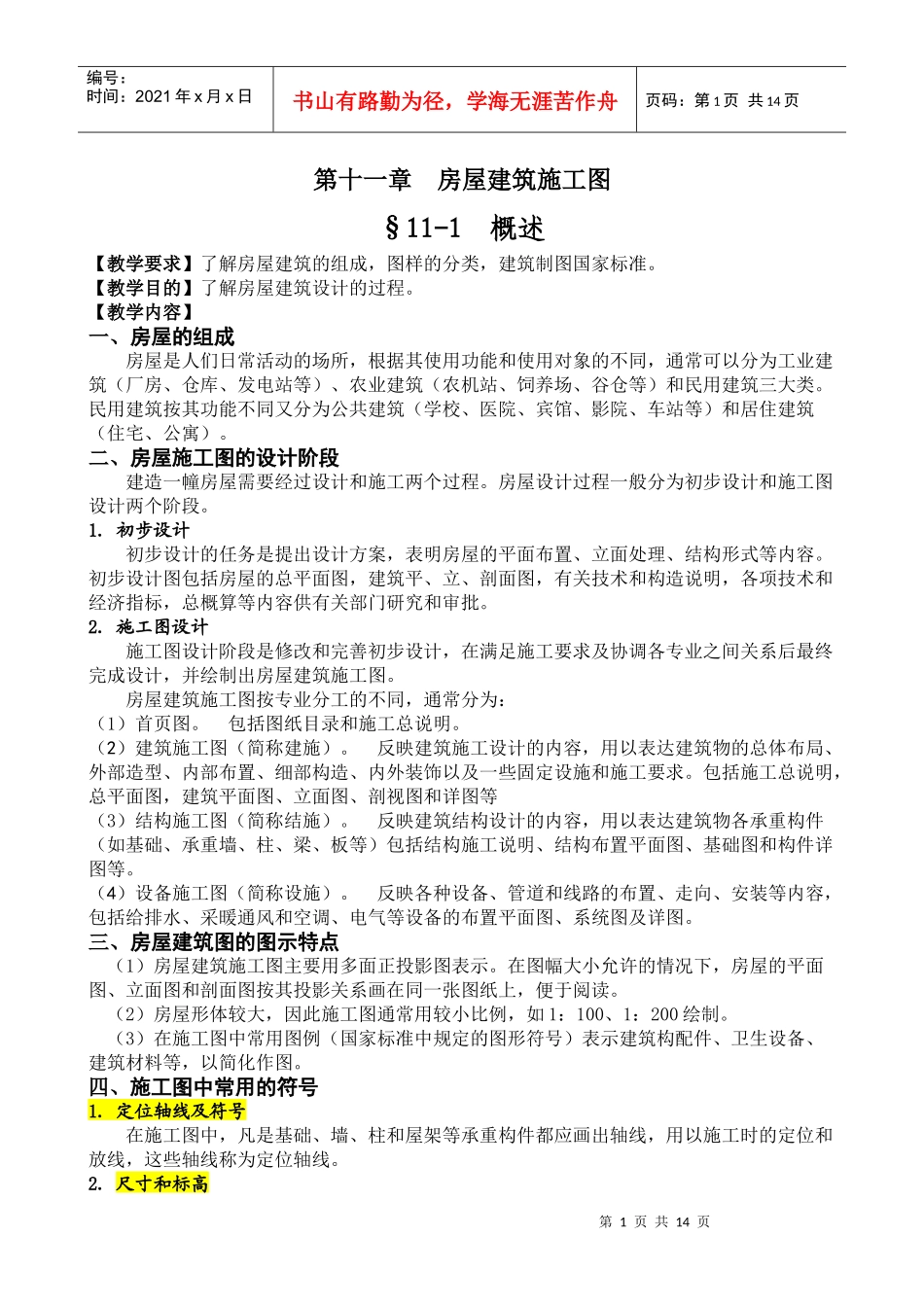

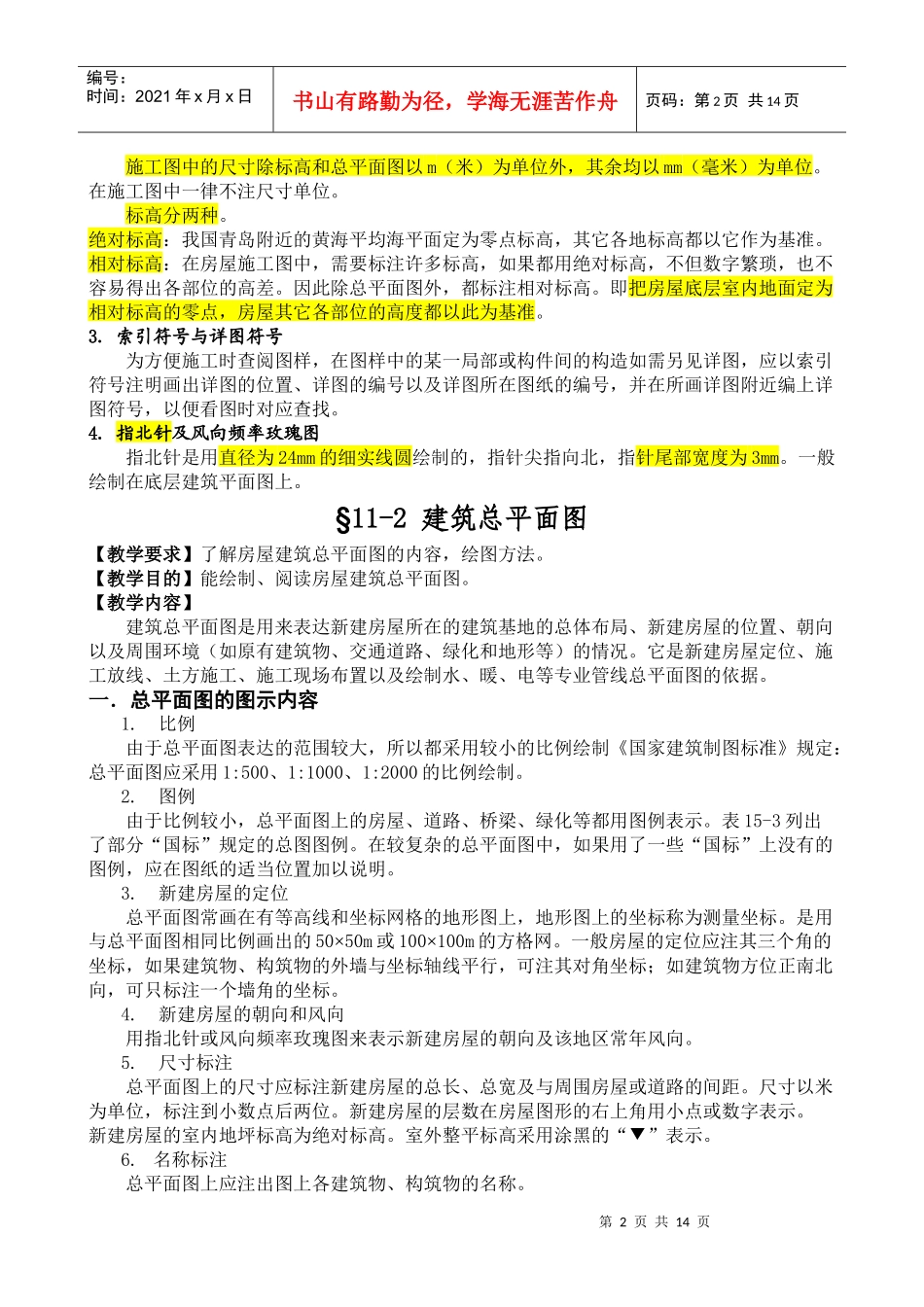

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页第十一章房屋建筑施工图§11-1概述【教学要求】了解房屋建筑的组成，图样的分类，建筑制图国家标准。【教学目的】了解房屋建筑设计的过程。【教学内容】一、房屋的组成房屋是人们日常活动的场所，根据其使用功能和使用对象的不同，通常可以分为工业建筑（厂房、仓库、发电站等）、农业建筑（农机站、饲养场、谷仓等）和民用建筑三大类。民用建筑按其功能不同又分为公共建筑（学校、医院、宾馆、影院、车站等）和居住建筑（住宅、公寓）。二、房屋施工图的设计阶段建造一幢房屋需要经过设计和施工两个过程。房屋设计过程一般分为初步设计和施工图设计两个阶段。1．初步设计初步设计的任务是提出设计方案，表明房屋的平面布置、立面处理、结构形式等内容。初步设计图包括房屋的总平面图，建筑平、立、剖面图，有关技术和构造说明，各项技术和经济指标，总概算等内容供有关部门研究和审批。2．施工图设计施工图设计阶段是修改和完善初步设计，在满足施工要求及协调各专业之间关系后最终完成设计，并绘制出房屋建筑施工图。房屋建筑施工图按专业分工的不同，通常分为：（1）首页图。包括图纸目录和施工总说明。（2）建筑施工图（简称建施）。反映建筑施工设计的内容，用以表达建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰以及一些固定设施和施工要求。包括施工总说明，总平面图，建筑平面图、立面图、剖视图和详图等（3）结构施工图（简称结施）。反映建筑结构设计的内容，用以表达建筑物各承重构件（如基础、承重墙、柱、梁、板等）包括结构施工说明、结构布置平面图、基础图和构件详图等。（4）设备施工图（简称设施）。反映各种设备、管道和线路的布置、走向、安装等内容，包括给排水、采暖通风和空调、电气等设备的布置平面图、系统图及详图。三、房屋建筑图的图示特点（1）房屋建筑施工图主要用多面正投影图表示。在图幅大小允许的情况下，房屋的平面图、立面图和剖面图按其投影关系画在同一张图纸上，便于阅读。（2）房屋形体较大，因此施工图通常用较小比例，如1：100、1：200绘制。（3）在施工图中常用图例（国家标准中规定的图形符号）表示建筑构配件、卫生设备、建筑材料等，以简化作图。四、施工图中常用的符号1．定位轴线及符号在施工图中，凡是基础、墙、柱和屋架等承重构件都应画出轴线，用以施工时的定位和放线，这些轴线称为定位轴线。2．尺寸和标高第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页施工图中的尺寸除标高和总平面图以m（米）为单位外，其余均以mm（毫米）为单位。在施工图中一律不注尺寸单位。标高分两种。绝对标高：我国青岛附近的黄海平均海平面定为零点标高，其它各地标高都以它作为基准。相对标高：在房屋施工图中，需要标注许多标高，如果都用绝对标高，不但数字繁琐，也不容易得出各部位的高差。因此除总平面图外，都标注相对标高。即把房屋底层室内地面定为相对标高的零点，房屋其它各部位的高度都以此为基准。3．索引符号与详图符号为方便施工时查阅图样，在图样中的某一局部或构件间的构造如需另见详图，应以索引符号注明画出详图的位置、详图的编号以及详图所在图纸的编号，并在所画详图附近编上详图符号，以便看图时对应查找。4．指北针及风向频率玫瑰图指北针是用直径为24mm的细实线圆绘制的，指针尖指向北，指针尾部宽度为3mm。一般绘制在底层建筑平面图上。§11-2建筑总平面图【教学要求】了解房屋建筑总平面图的内容，绘图方法。【教学目的】能绘制、阅读房屋建筑总平面图。【教学内容】建筑总平面图是用来表达新建房屋所在的建筑基地的总体布局、新建房屋的位置、朝向以及周围环境（如原有建筑物、交通道路、绿化和地形等）的情况。它是新建房屋定位、施工放线、土方施工、施工现场布置以及绘制水、暖、电等专业管线总平面图的依据。一．总平面图的图示内容1.比例由于总平面图表达的范围较大，所以都采用较小的比例绘制《国家建筑制图标准》规定：总平面图应采用1:500、1:1000、1:2...
