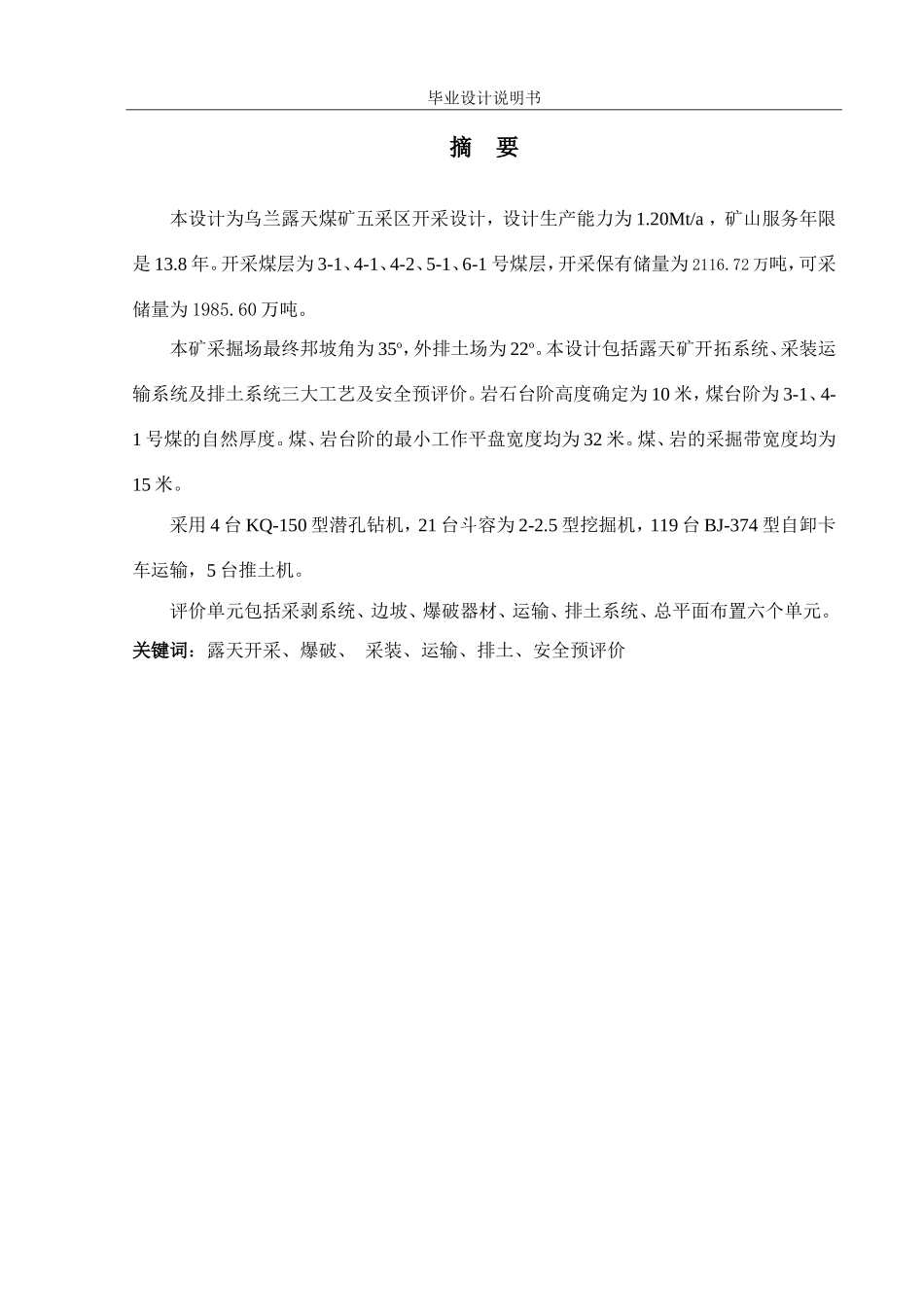

毕业设计说明书摘要本设计为乌兰露天煤矿五采区开采设计，设计生产能力为1.20Mt/a，矿山服务年限是13.8年。开采煤层为3-1、4-1、4-2、5-1、6-1号煤层，开采保有储量为2116.72万吨，可采储量为1985.60万吨。本矿采掘场最终邦坡角为35o，外排土场为22o。本设计包括露天矿开拓系统、采装运输系统及排土系统三大工艺及安全预评价。岩石台阶高度确定为10米，煤台阶为3-1、4-1号煤的自然厚度。煤、岩台阶的最小工作平盘宽度均为32米。煤、岩的采掘带宽度均为15米。采用4台KQ-150型潜孔钻机，21台斗容为2-2.5型挖掘机，119台BJ-374型自卸卡车运输，5台推土机。评价单元包括采剥系统、边坡、爆破器材、运输、排土系统、总平面布置六个单元。关键词：露天开采、爆破、采装、运输、排土、安全预评价毕业设计说明书AbstractThisdesignforulamhadadopencoalmineminingdesign,designfiveminingproductionability1.20Mt/a,miningandserviceperiodis13.8years.Miningcoalseamfor3-1,4-1,4-2,5-1,6-no.1coalseammining,theexistingreservesfor21.1672milliontons,recoverablereservesof19.856milliontons.Thisorerecoveryrateis95%.MiningfieldslopeAngleforthefinal35o,dumpoutsidefor22o.Thisdesignincludingopen-pitminedevelopmentsystem,blastingsystem,miningoutfitintransportationsystemsandexhaustsystemprocess.FoursoilRocktheheightofstepsdeterminedfor10meters,coalfor3-1steps,4-1thethicknessofcoalnature.Coal,rockstepsoftheminimumwidthareworkingplates32meters.Coal,rockwiththeminingwidthare15m.4setsthetype150KQDTHrig,a21setsfor2-2.5lettypeexcavator,119"BJ"-374typedumptruckstransport,fiveunitsofbulldozers.Keywords:openmining,blasting；miningoutfit；transportation；rowsoil；safetypre-evaluation第一章矿田概况及建设条件1.1矿田概况1.1.1交通位置1.1.2地形地貌毕业设计说明书1.1.3水文1.1.4气象1.1.5地震1.2矿区总体规划和开发现状1.3资源条件1.3.1矿田地质勘探工作情况1.3.2矿田地层1.3.2.1区域地层1.3.2.2矿区地层1.3.3矿田地质构造介绍1.3.4煤层特征1.3.5煤质特征1.3.5.1煤的物理性质及煤岩特征1.3.5.2煤质评价及工业用途评述(1)煤类：根据中国煤炭分类，(GB5751-86)低变质煤的分类指标：各可采煤层洗煤灰发分(Va)小于37％，胶质层(Y)值为零，粘结指数(GR,I)为零，透光率(Pm)的平均值一般为64～71。故区内煤类属不粘煤(BN31)。(2)煤的可选性：铜匠川详查报告在东胜北部的酸刺沟煤矿新井采集4-1号煤层大样一套，：灰分(Ad)为6.5%与7%，其结论是理论精煤灰分为4.5～5%，±0.1含量为0.5～9.5%，均小于10%，故认为4-1煤层可选性等级为易选煤(GB/T16417-1996标准）。(3)煤质评价：根据本次利用钻孔煤芯煤样测试成果，结合铜匠川详查区内其它煤样的分析成果，对核实区内煤层煤质做出如下评价：①区内煤为低～低中灰分、低～低中硫分、特低磷的不粘煤；②各煤层发热量均大于25MJ/km，为特高～高热值煤；毕业设计说明书③煤的气化性良好，煤对CO2反应性高，热稳定性好；④煤灰熔融性低，为低熔灰分；⑤易结渣，为中强结渣煤；区内煤的可选性等级为极易选。1.3.5.3煤的工业利用方向(1)煤的主要用途是动力用煤。(2)炼焦粉：该煤可以炼制焦粉，作为炼钢，化工用煤的配料；(3)气化用煤：由于区内煤气化性能良好，热稳定性好，可作为城市气化和工业气化用煤；(4)形体加工及水煤浆：由于本区煤为低灰煤，碳含量大于70%，氢含量大于5%，可以制备水煤浆和进行形体加工，制作煤砖，煤球等。1.4煤田勘探程度及资源条件评价现根据该区和邻区资料对比，倾角较缓，构造复杂程度为简单类型；主要可采煤层5-1和6-2中号煤层为大部可采，煤层厚度较稳定，煤层稳定程度为较稳定类型。依据《煤炭资源地质勘探规范》，其勘查类型确定为Ⅰ类2型。1.5外部建设条件1.5.1外部建设条件(1)交通条件神弓公路从矿区穿过，西距S213公路10km，北距G109公路14km，西距包茂高速和G210公路20km，南距乌荣高速10km，南距边贾公路8km，公路交通十分发达。(2)电源条件及供电容量东胜矿区电力充足，电...
