链板式运输机传动装置设计VIP免费

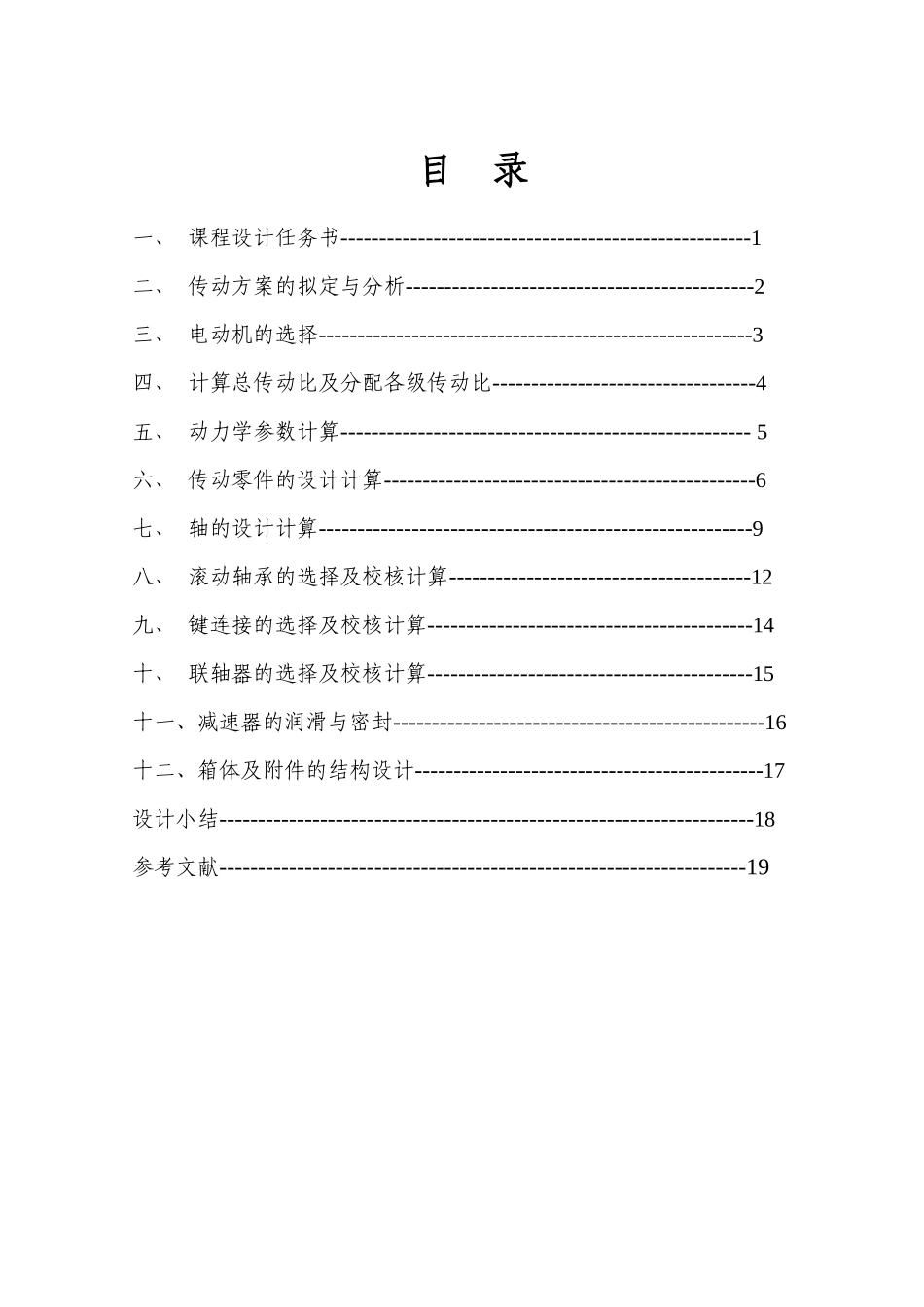

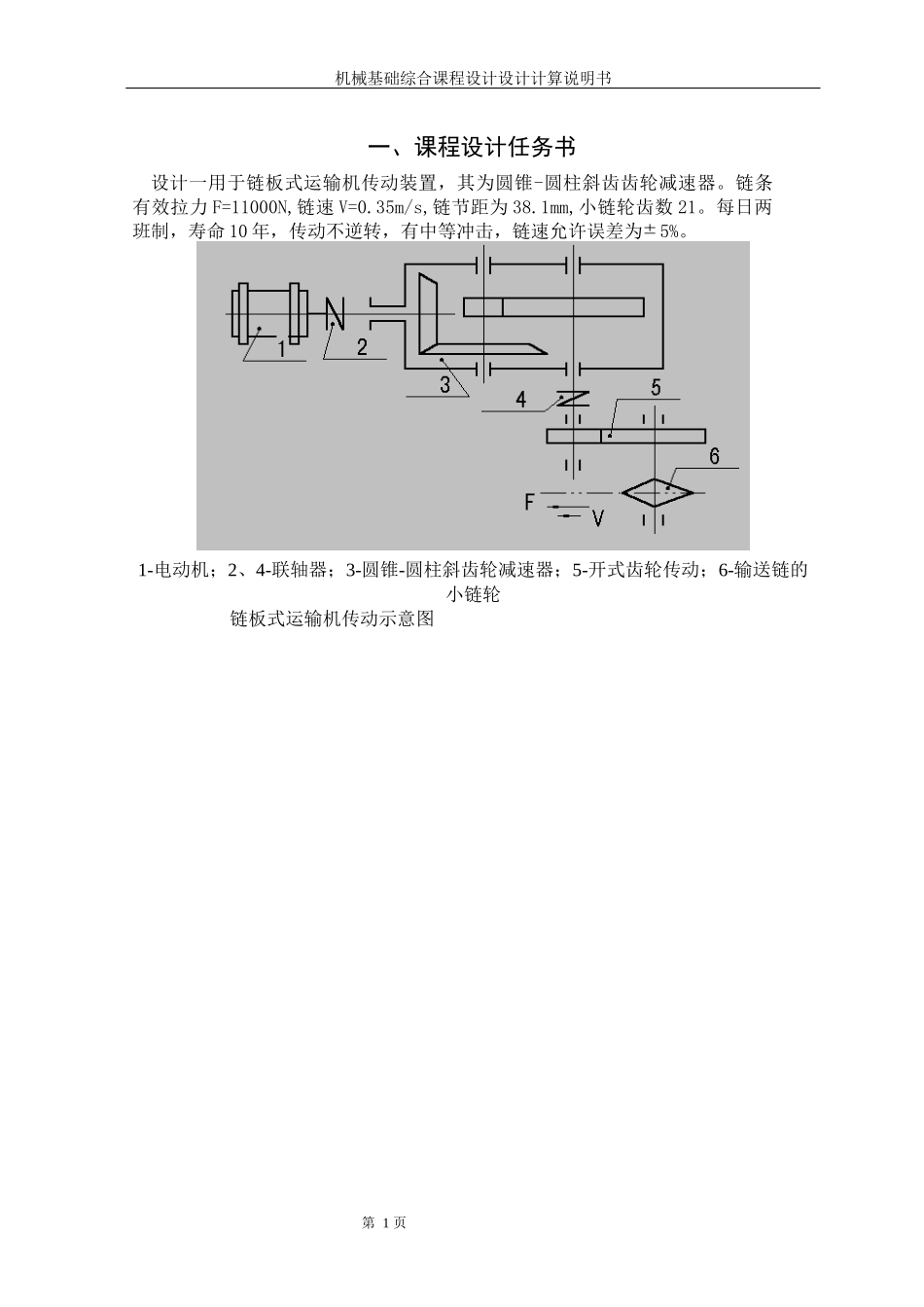

机械基础综合课程设计说明书设计题目：链板式运输机传动装置设计学院：机械工程学院专业年级：机械11级姓名：班级学号：指导教师：二ＯＯ一二年九月十四日目录一、课程设计任务书-----------------------------------------------------1二、传动方案的拟定与分析---------------------------------------------2三、电动机的选择--------------------------------------------------------3四、计算总传动比及分配各级传动比----------------------------------4五、动力学参数计算-----------------------------------------------------5六、传动零件的设计计算------------------------------------------------6七、轴的设计计算--------------------------------------------------------9八、滚动轴承的选择及校核计算---------------------------------------12九、键连接的选择及校核计算------------------------------------------14十、联轴器的选择及校核计算------------------------------------------15十一、减速器的润滑与密封------------------------------------------------16十二、箱体及附件的结构设计---------------------------------------------17设计小结---------------------------------------------------------------------18参考文献--------------------------------------------------------------------19第1页机械基础综合课程设计设计计算说明书一、课程设计任务书设计一用于链板式运输机传动装置，其为圆锥-圆柱斜齿齿轮减速器。链条有效拉力F=11000N,链速V=0.35m/s,链节距为38.1mm,小链轮齿数21。每日两班制，寿命10年，传动不逆转，有中等冲击，链速允许误差为±5%。1-电动机；2、4-联轴器；3-圆锥-圆柱斜齿轮减速器；5-开式齿轮传动；6-输送链的小链轮链板式运输机传动示意图第1页机械基础综合课程设计设计计算说明书二、传动方案的拟定与分析机械基础综合课程设计设计计算说明书2、选择电动机2.1电动机容量2.1.1链轮的输出功率由F=1000PV,知PW=Fv1000=11000×0.351000=3.85kw2.1.2电动机输出功率Pd=Pwη取η1=0.96(链轮)η2=0.96(开齿轮)η3=0.99(联轴器)故2.1.3电动机额定功率由此可知选取型号为Y132S-4，功率为5.5KW,n=1440r/min.3、计算传动装置的运动和动力参数3.1对于链轮输出功率与转速可知3.2传动装置的总传动比3.3分配各级传动比选择圆锥齿轮,圆柱斜齿齿轮，链轮传动比，3.4各轴转速F=11kNV=0.35m/s对于小链轮Z=21P=3.85kwη总=0.808Pd=4.76kw电动机的型号为Y132S-4Ped=5.5kwnm=1440r/min。机械基础综合课程设计设计计算说明书共6根轴，各轴序号如简图3.5各轴输入功率：3.6各轴输入转距：i=54.857i1=3i2=4.6i3=4n1=1440r/minn2=1440r/minn3=480r/minn4=104.34r/minn5=104.34r/minn6=26r/minP1=5.5kwP2=5.445kwP3=5.16kwP4=4.95kwP5=4.84kwP6=4.59kwT1=36.48N.mT2=36.11N.mT3=102.66N.mT4=453.06N.m机械基础综合课程设计设计计算说明书4.传动件的设计计算4.1圆锥直齿齿轮设计4.1.1.选定齿轮的精度等级、材料及齿数1）圆锥圆柱齿轮减速器为通用减速器，速度不高，故选用7级精度2）材料选择由《机械设计（第八版）》表10-1选择小齿轮材料为40Cr（调质），硬度为280HBS，大齿轮材料为45钢（调质），硬度为240HBS，二者材料硬度差为40HBS3）选小齿轮齿数为Z1=25,大齿轮齿数4.1.2.按齿面接触疲劳强度设计d1t≥2.923√(zE[σH])2KtT1φR(1-0.5φR)2u(1).确定公式内各计算数值1）.试选载荷系数kt=1.82）.小齿轮传递转距3）.由《机械设计（第八版）》表10-7选取齿宽系数φR=0.334）.由《机械设计（第八版）》表10-6查得材料的弹性影响系数5）.由《机械设计（第八版）》图10-21d查得小齿轮的接触疲劳T5=442.99N.mT6=1685.94N.mZ1=25Z2=75排数为1KA=1.1Kz=1.22Pca=4.84KWkt=1.8T1=36.11N.mu=1.341m/s润滑为油盘飞溅小齿轮材料为40Cr（调质），硬度为280HBS，大齿轮材料为45钢（调质），机械基础综合课程设计设计计算说明书强度极限σHlim1=600MPa；大齿轮的接触疲劳强度极限σHlim2=550MPa6）.计算应力循环次数7).由《机械设计（第八版...
