空气能设计方案(8吨10匹)20140909VIP专享VIP免费

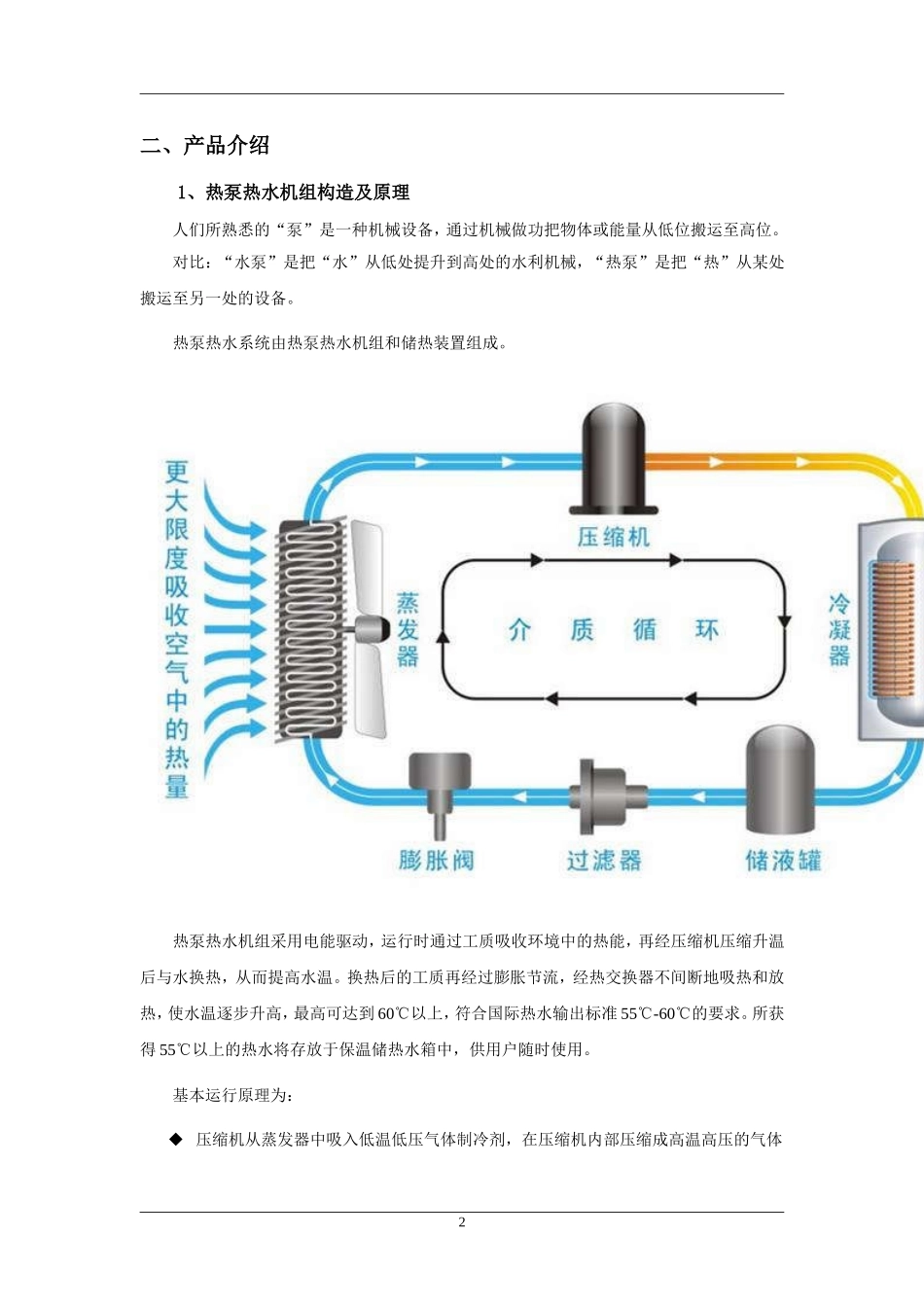

热泵热水系统方案书I二、产品介绍1、热泵热水机组构造及原理人们所熟悉的“泵”是一种机械设备，通过机械做功把物体或能量从低位搬运至高位。对比：“水泵”是把“水”从低处提升到高处的水利机械，“热泵”是把“热”从某处搬运至另一处的设备。热泵热水系统由热泵热水机组和储热装置组成。热泵热水机组采用电能驱动，运行时通过工质吸收环境中的热能，再经压缩机压缩升温后与水换热，从而提高水温。换热后的工质再经过膨胀节流，经热交换器不间断地吸热和放热，使水温逐步升高，最高可达到60℃以上，符合国际热水输出标准55℃-60℃的要求。所获得55℃以上的热水将存放于保温储热水箱中，供用户随时使用。基本运行原理为：压缩机从蒸发器中吸入低温低压气体制冷剂，在压缩机内部压缩成高温高压的气体2制冷剂；高温高压进气体入冷凝器与水交换热量，在冷凝器中被冷却成过冷的高压液体制冷剂，水吸收制冷剂的热量后温度不断升高；高压液态制冷剂经过节流器节流降压后，变成低温低压的气液两相混合体，在蒸发器中通过风扇的作用下，吸收空气中的热量蒸发成气体；然后再次被压缩机吸入压缩，如此循环，从而不断地制取热水。“热泵”区别于“烧煤气”、“电加热管”、“燃油锅炉”的是：“烧煤气”、“电加热管”、“燃油锅炉”是能量转换设备。受能量守恒转换定律影响，效率永远不可能达到100%。“热泵”是能量搬运设备，不受能量转换定律影响。效率可以超过100%，热泵一年的平均效率可高达460%。Q3=Q1+Q22、热泵机组独特优点★安全可靠热泵中央热水系统是使用电力并间接利用电力驱动加热的淋浴装置。因为不使用电力直接加热，电流和淋浴用水完全隔离，安全系数进一步提高。热水器热能来自空气、太阳。因此，它没有电热水器、燃气热水器使用中存在的易触电、易燃、易爆、易中毒等安全问题，是当今较安全可靠的热水供给设备。★高效省电热泵中央热水系统从空气中获得大量免费热能，所消耗电能仅仅是压缩机用于搬运空气阳光能源时所需的能量，因此制造相同的热水量，它的用电量仅仅是传统电热水器的四分之一，可为用户节省大笔的用电费用。★绿色环保热泵中央热水系统采用太阳能、空气热能和电能三种干净能源，没有了使用油、煤、气等矿物燃料所造成的环境污染。它在工作过程中没有排放有害气体，用户即使在密闭的空间里沐浴，也无须担心人体健康方面的问题。3★全天候使用热泵中央热水系统不仅吸收太阳能，还能从空气中获得能量。因此，它不受阴、雨、雪天等恶劣天气的影响，一天24小时全天候使用，填补了一般太阳能热水器受天气环境影响而不能保证一年三百六十五天随时供热水的缺陷，中央热水系统装有精确的水温控制系统，保证热水在使用过程中持续恒定水温。★长久耐用热泵中央热水系统使用的压缩机、四通阀等主要部件采用世界名厂生产的优质产品，外壳采用喷涂或者不锈钢，从而保证了产品质量，其使用寿命长达十几年以上，远远高于其它类型的热水器使用年限。★安装简便热泵中央热水器安装极其简便，且不受环境限制，可安装于车库、房顶、地下室等地方，无需专人看管，不需设置专用机房三、工程概况1、工程概况：该项目为贞丰中学中央供热水工程2、用水方式：该酒店用水方式为全天候24小时随时有热水供应，3、用水量设计每天用55℃热水量25吨。冷水进水温度为10℃，机组出水温度55℃，全天候供水；4、气候条件贞丰位于贵州，冬季气温按平均6℃设计。采用空气源热泵提供生活热水，结合楼层结构及提供可安装位置，热水系统设备安装在屋面。四、设计思路分析综合考虑学校的规模、建筑结构安装位置及参考其他热水工程形式。本工程考虑用热泵热水机组制热水。4几种制热设备制热水性能功效对比分析：a)节能性：热泵与太阳能都能吸收空气中的热量属于节能产品，相对于电锅炉大大节省电能。b)安全性：热泵加热部件与水完全分离安全可靠；太阳能一般不启动电加热，所以启用电加热的时间也相对较少，也是属于较安全产品；电锅炉是完全启用电能加热的制热水产品，且发热管长时间与水接触加热较易产生漏电安全隐患。c)环保：热泵、太阳能与电锅炉都是使用洁净能源—电能，所以都符合环保...
