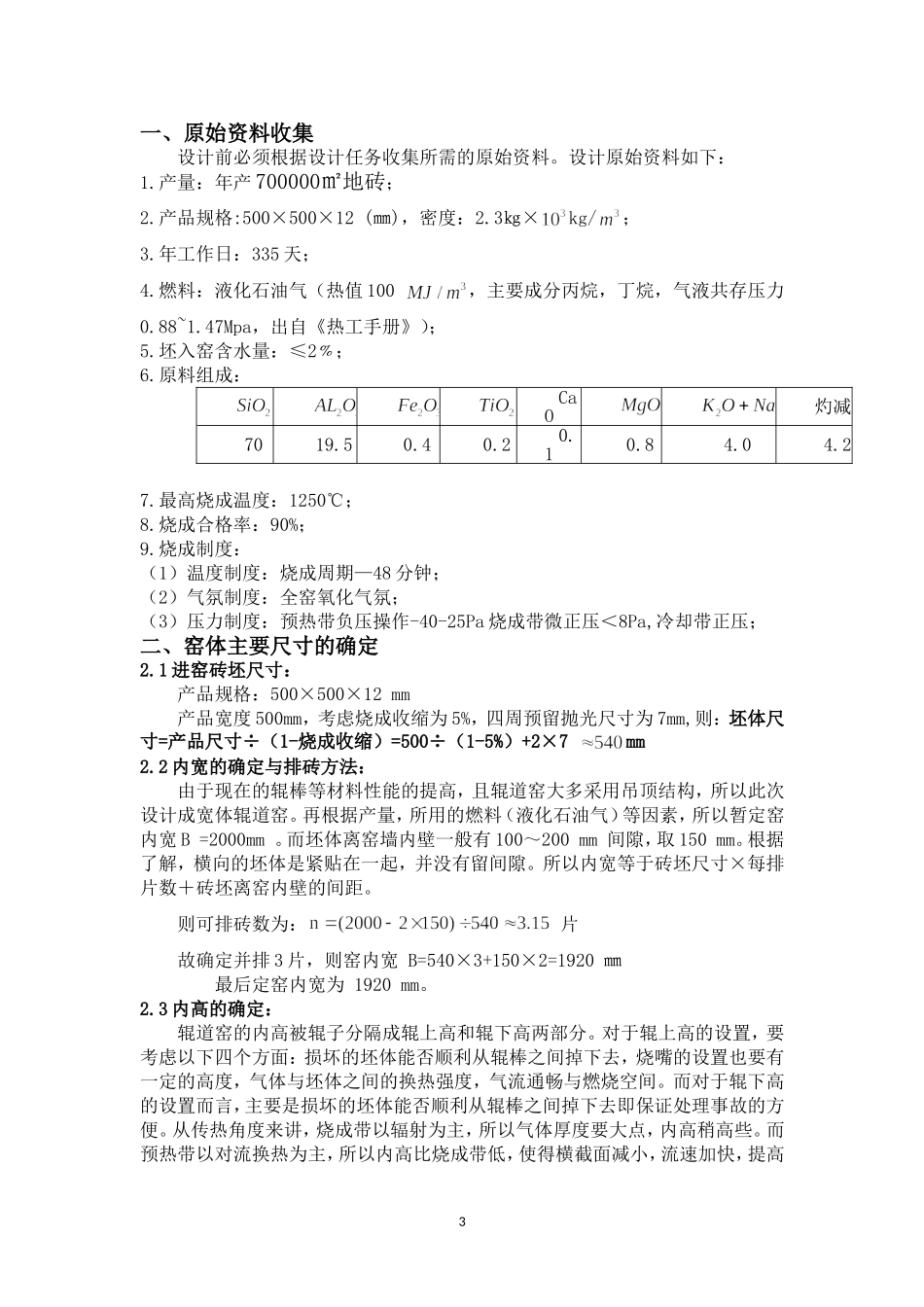

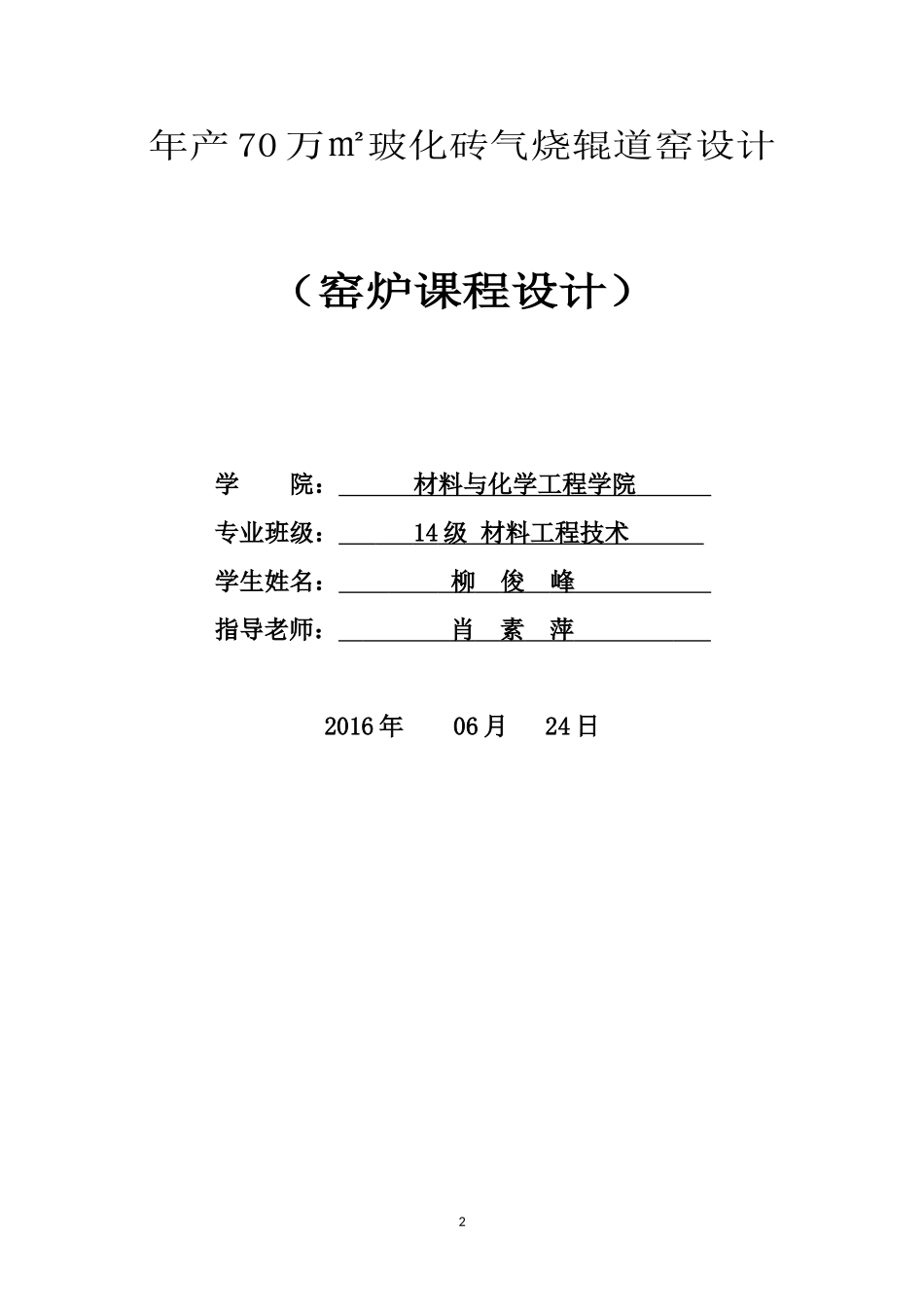

12年产70万㎡玻化砖气烧辊道窑设计（窑炉课程设计）学院：材料与化学工程学院专业班级：14级材料工程技术学生姓名：柳俊峰指导老师：肖素萍2016年06月24日3一、原始资料收集设计前必须根据设计任务收集所需的原始资料。设计原始资料如下：1.产量：年产700000㎡地砖；2.产品规格:500×500×12(㎜)，密度：2.3㎏×kg/；3.年工作日：335天；4.燃料：液化石油气（热值100，主要成分丙烷，丁烷，气液共存压力0.88~1.47Mpa，出自《热工手册》）；5.坯入窑含水量：≤2﹪；6.原料组成：CaO灼减7019.50.40.20.10.84.04.27.最高烧成温度：1250℃；8.烧成合格率：90%；9.烧成制度：（1）温度制度：烧成周期—48分钟；（2）气氛制度：全窑氧化气氛；（3）压力制度：预热带负压操作-40-25Pa烧成带微正压＜8Pa,冷却带正压；二、窑体主要尺寸的确定2.1进窑砖坯尺寸：产品规格：500×500×12mm产品宽度500mm，考虑烧成收缩为5%，四周预留抛光尺寸为7mm,则：坯体尺寸=产品尺寸÷（1-烧成收缩）=500÷（1-5%）+2×7mm2.2内宽的确定与排砖方法：由于现在的辊棒等材料性能的提高，且辊道窑大多采用吊顶结构，所以此次设计成宽体辊道窑。再根据产量，所用的燃料（液化石油气）等因素，所以暂定窑内宽B=2000mm。而坯体离窑墙内壁一般有100～200mm间隙，取150mm。根据了解，横向的坯体是紧贴在一起，并没有留间隙。所以内宽等于砖坯尺寸×每排片数＋砖坯离窑内壁的间距。则可排砖数为：片故确定并排3片，则窑内宽B=540×3+150×2=1920㎜最后定窑内宽为1920mm。2.3内高的确定：辊道窑的内高被辊子分隔成辊上高和辊下高两部分。对于辊上高的设置，要考虑以下四个方面：损坏的坯体能否顺利从辊棒之间掉下去，烧嘴的设置也要有一定的高度，气体与坯体之间的换热强度，气流通畅与燃烧空间。而对于辊下高的设置而言，主要是损坏的坯体能否顺利从辊棒之间掉下去即保证处理事故的方便。从传热角度来讲，烧成带以辐射为主，所以气体厚度要大点，内高稍高些。而预热带以对流换热为主，所以内高比烧成带低，使得横截面减小，流速加快，提高4对流换热强度。再结合其它三方面，内高的设置如下（单位mm）：温度较抵处：预热升温段400～900℃即1～10节冷却降温段700～80℃即22～27节温度较高处：烧成升温段900～1250℃即10～18节急冷降温段1250～700℃即19～21节位置:第1-10，22-27节第11-18节第19-21节辊上高350450450辊下高350350350内总高700800800（单位mm）2.4烧成制度的确定：（1）温度制度：考虑到入窑水分比较低，可以快速升温而不会使坯体炸裂。烧成周期:48min；各温度段的划分与升温速率：名称温度/℃时间/min升温速率/℃·min-1长度比例/%窑前段40～25063512.5预热带250～105016.847.635烧成带1050～125082516.7冷却带1250～8017.26835.8累计48100（2）气氛制度：全窑氧化气氛；（3）压力制度：预热带-15～-10Pa，烧成带<8Pa；2.5窑长及各带长的确定：现在窑炉已经向宽体化、自动化、轻型化发展，已经有长300多米的宽体窑。其主要原因是现在的辊棒的质量的提高，还有各种材料的飞速发展。（1）窑长的确定同一列砖砖距取20mm，则装窑密度所以窑长m取54m此次采用装配式，由若干节联结而成。由于制品的尺寸是500×500×12㎜，且辊棒在高温的时候会有一些变形。考虑这些因素，设计棍棒中心间距为100㎜。设计每节20根棍棒，即每节长2000㎜，节与节联接的长度为8㎜。则5节数（节）取节数为27节。因而窑长度为：mm（2）各带长的确定对于冷却带各段的设置：刚刚进入急冷阶段时，坯体仍处于熔融的朔性状态不容易产生应力，可以急冷而不开裂，因为高温下的应力大部分被液相的弹性和流动性所补偿。该阶段要设置好急冷的控制温度。过低，产生风裂；过高，给缓冷造成压力，甚至也会产生风裂。而缓冷段主要是提供石英晶型转变的场所，故缓冷区要足够长，使降温过程平稳缓慢，安全度过石英晶型转换期。所以三段的时间分配分别为5.7，7.6，3.9分钟。据烧成曲线中温度的划分，各段长度：窑前段：mm取3节长度=mm预热带：mm取10节长度=mm烧成带：mm取5节长度=mm冷却带：mm取9节长度=mm急冷段：（节）取3节长度=mm缓冷段：（节）取4...
