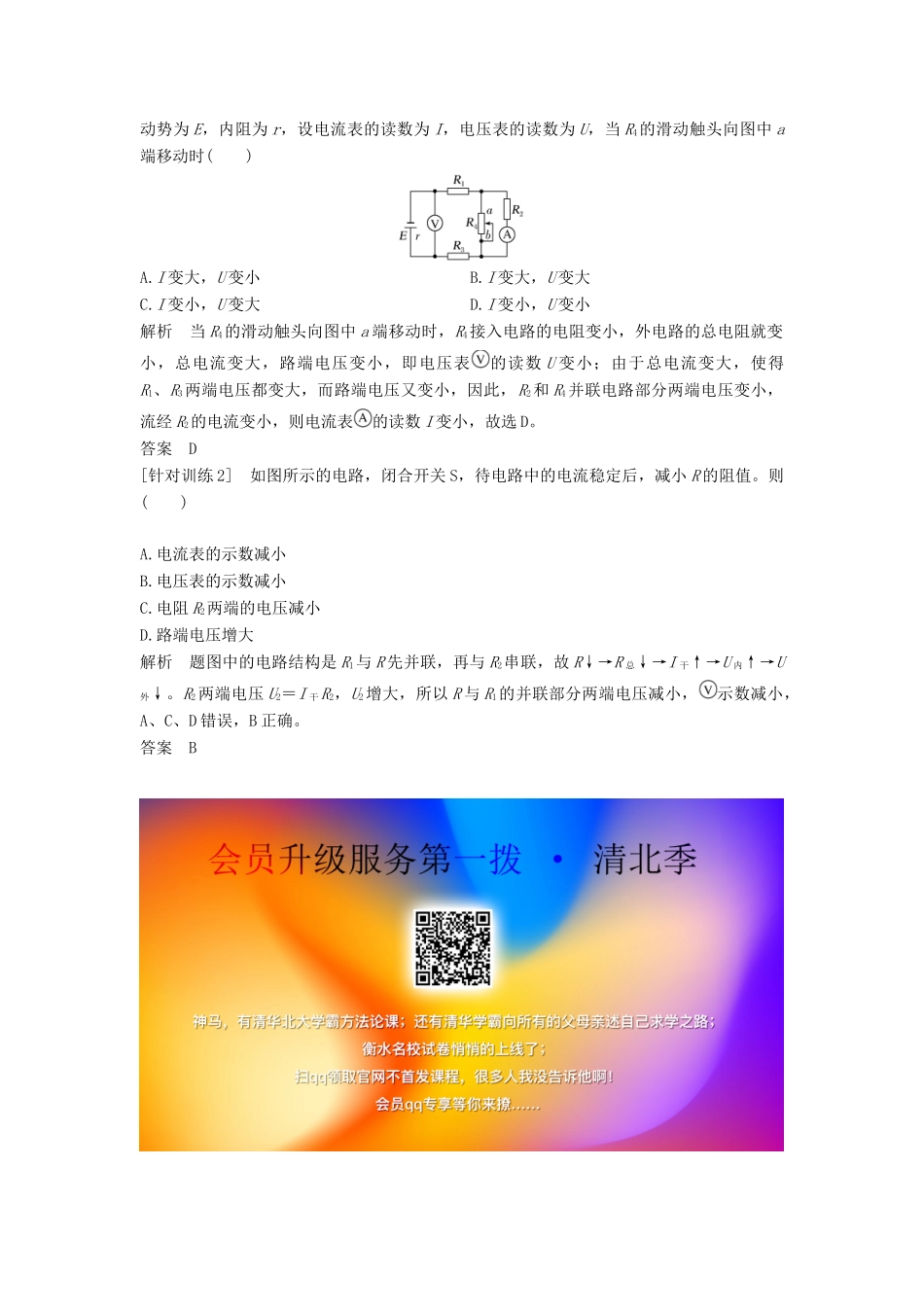

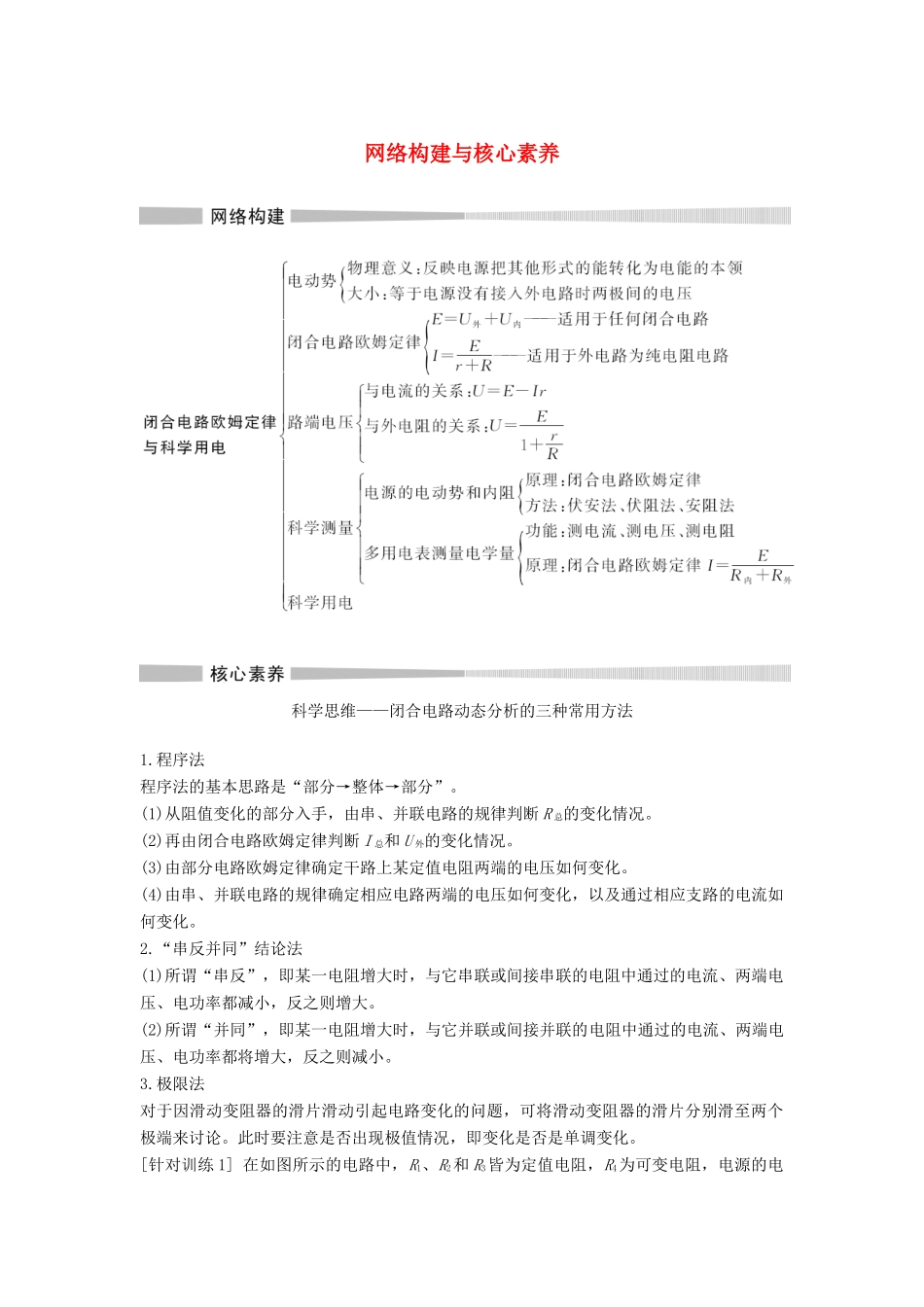

网络构建与核心素养科学思维——闭合电路动态分析的三种常用方法1.程序法程序法的基本思路是“部分→整体→部分”。(1)从阻值变化的部分入手，由串、并联电路的规律判断R总的变化情况。(2)再由闭合电路欧姆定律判断I总和U外的变化情况。(3)由部分电路欧姆定律确定干路上某定值电阻两端的电压如何变化。(4)由串、并联电路的规律确定相应电路两端的电压如何变化，以及通过相应支路的电流如何变化。2.“串反并同”结论法(1)所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中通过的电流、两端电压、电功率都减小，反之则增大。(2)所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中通过的电流、两端电压、电功率都将增大，反之则减小。3.极限法对于因滑动变阻器的滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端来讨论。此时要注意是否出现极值情况，即变化是否是单调变化。[针对训练1]在如图所示的电路中，R1、R2和R3皆为定值电阻，R4为可变电阻，电源的电动势为E，内阻为r，设电流表的读数为I，电压表的读数为U，当R4的滑动触头向图中a端移动时()A.I变大，U变小B.I变大，U变大C.I变小，U变大D.I变小，U变小解析当R4的滑动触头向图中a端移动时，R4接入电路的电阻变小，外电路的总电阻就变小，总电流变大，路端电压变小，即电压表的读数U变小；由于总电流变大，使得R1、R3两端电压都变大，而路端电压又变小，因此，R2和R4并联电路部分两端电压变小，流经R2的电流变小，则电流表的读数I变小，故选D。答案D[针对训练2]如图所示的电路，闭合开关S，待电路中的电流稳定后，减小R的阻值。则()A.电流表的示数减小B.电压表的示数减小C.电阻R2两端的电压减小D.路端电压增大解析题图中的电路结构是R1与R先并联，再与R2串联，故R↓→R总↓→I干↑→U内↑→U外↓。R2两端电压U2＝I干R2，U2增大，所以R与R1的并联部分两端电压减小，示数减小，A、C、D错误，B正确。答案B
