连栋薄膜温室设计方案VIP免费

连栋薄膜温室设计方案_第1页
1/7

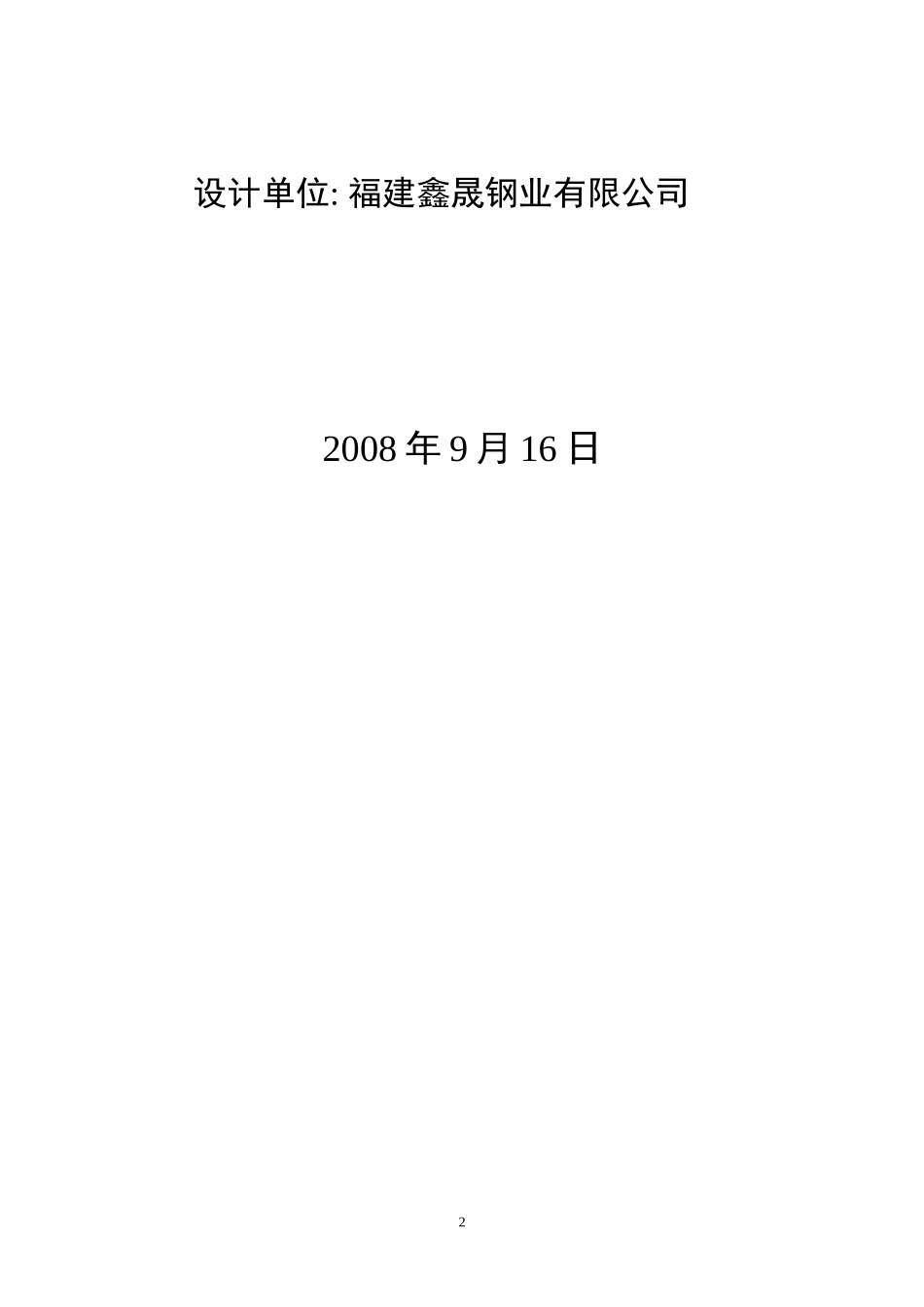

连栋薄膜温室设计方案_第2页
2/7
连栋薄膜温室设计方案_第3页
3/7
连栋薄膜温室设计方案1设计单位:福建鑫晟钢业有限公司2008年9月16日2连栋薄膜温室设计方案温室类型:(WX-BM96Ss5)型温室设计说明:(一)、温室整体概况1、温室规格:东西向:9.6米/跨×3跨=28.8米南北向:5米/开间×7开间=35米面积:28.8米×35米=1008㎡2、总体配置:连栋薄膜温室温室选用9.6米跨,5米开间,2.5米小开间薄膜温室(WX-BM96Ss5),顶部及四周采用0.15mm三层共挤膜,骨架为双面热镀锌钢骨架,内保温系统、湿帘/风机降温系统、湿帘后开窗、环流风机、电动控制系统、配电系统等。(二)、温室主体:1、性能指标:风载:0.65KN/㎡(抗十二级台风要求);搞震指标:8级;吊挂载荷:0.15KN/㎡;最大排雨量:140mm/h,单日最大排水量300mm/天;电参数:220/380V,50Hz;2、规格尺寸:温室规格:跨度9.6米,3跨;开间5米,7个开间;东西长28.8米,南北长为35米,面积为1008㎡;肩高3米,顶高5.540米,外遮阳高5.88米。数量1栋3、排列方式:东西排跨,南北排开间。4、基础及地面:温室四周基础为条形基础,混凝土圈梁,配筋采用Ø12钢筋4根;室内基础为柱下独立点式基础。基础挖深1000mm。室内道路进行硬化处理,水泥砂浆抹光。5、骨架结构:温室采用轻钢结构承重,温室主骨架采用双面热镀锌冷轧板管材。温室主骨架采用国产热镀锌钢管及钢板,主要包括:立柱为80x50x3的热镀锌矩形管,边立柱底板采用10mm厚的钢板。拱杆采用∮60*1.5圆管,支撑杆合拉杆全部采用∮32*1.5镀锌管冲压制成。顶部、端面及侧面围梁为PL1.8*154的特制冷弯OMG。雨槽为2.00mm厚的镀锌板。零件热镀锌规范采用GB/T3091-93。所有骨架镀锌层厚度为Z2756、温室门:3温室两侧中部配置2.5m×2.1m(宽×高)铝合金推拉门,下部滚轮导轨,温室配置2套,(三)、覆盖材料:温室顶部四周采用国产优质0.15mm三层共挤膜,专用O型密封圈条,结合OMG使用,使温室具有较好的气密性,以保证温室的保温节能性能。(四)、内保温遮阳系统1、系统原理:传动机械:齿轮齿条传动。夏季,利用保温遮荫幕遮挡阳光,阻止多余的太阳辐射能进入温室,从而提高室内温度,降低能耗,降低冬季运行成本。保温遮荫幕选国产编织内用幕。规格如下:品名型号遮阳率(%)节能率(%)类型规格(m)产地适用温室AISS557030内用密闭型4.2m2.技术参数:电源:380V,50HZ电机功率:0.75KW3.系统基本组成:控制箱及电机:驱动电机及联轴器:齿条副:传动轴采用1″钢管,电动机安装在传动轴中部;推杆为Φ32×2镀锌钢管,每条齿条副连接一根;驱动杆为特制铝合圆管,横向布置,拉动幕布。(五)、湿帘/风扇降温系统1、系统组成由湿帘箱、循环水系统、轴流式风机和控制系统四部分组成。湿帘采用国产降温湿帘墙。为了避免昆虫、灰尘、柳絮等异物进入或附在湿帘上,影响湿帘通风降温效果。故在密封窗内湿帘外采用40目防虫网密封阻隔。3、配置:湿帘:置于温室北部端面,高2米。湿帘长28.8米,湿帘总面积为:57.6平米,铝合金框架。湿帘外部开窗采用齿轮齿条自动开窗。风机:置于温室南端外侧,配置6台。风机扇叶直径1250mm,排风量约40000m3/h.台,风扇功耗0.75kw/台。水泵:1台;循环水系统:1套。4(六)、环流风机系统:1、品牌:上海2、数量:大温室12台.(七)、控制系统采用电动控制系统(1)控制系统:采用电动控制系统(控制柜)。(2)输出系统:温室降温系统运行(风机、水帘等);内遮荫系统的运行;环流风机的运行;(八)、系统配电1、电源参数:220V/380V;50HZ电压波动范围:±5%(对于电压波动大的地区,要求用户在每个强电柜入口前配置稳压器,以保证温室内配置电器的安全运行)2、技术说明:为用电方便安装防水防溅插座,其位置及型号按规范布置。温室内导线采用防潮型RVV塑料套线(暗管布线),插座采用防水防潮型为使温室内美观,布线采用穿管暗敷方式。按需要设接地极,并将接地线引至所需位置。包含温室内的所有电源线、控制线等导线及电气安装敷料。序号名称规格单位数量钢构部分1立柱(山、边墙)80*80*3根342立柱(山墙中边柱)80*80*3根123立柱(山墙中立柱)80*80*3根64内部...
