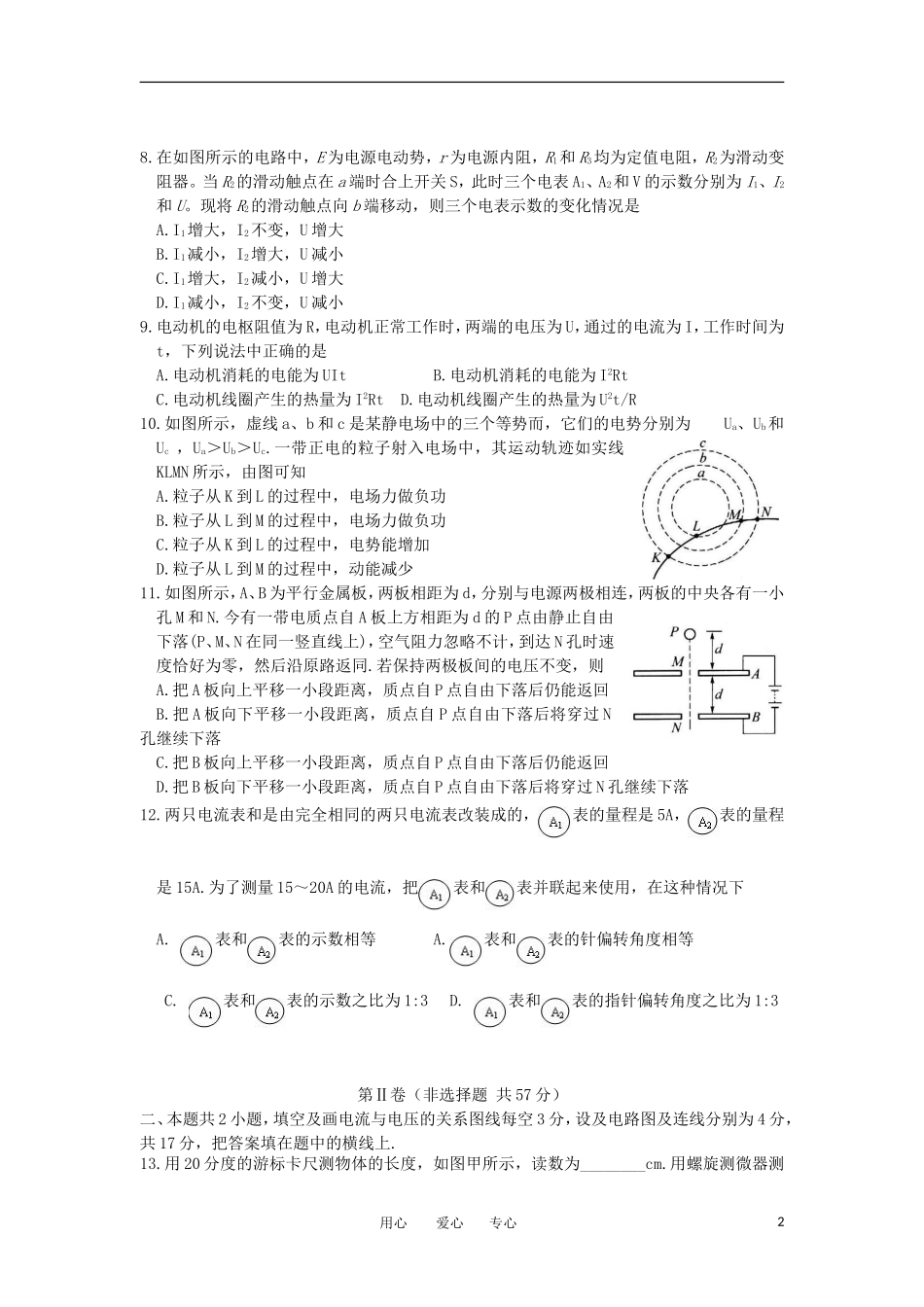

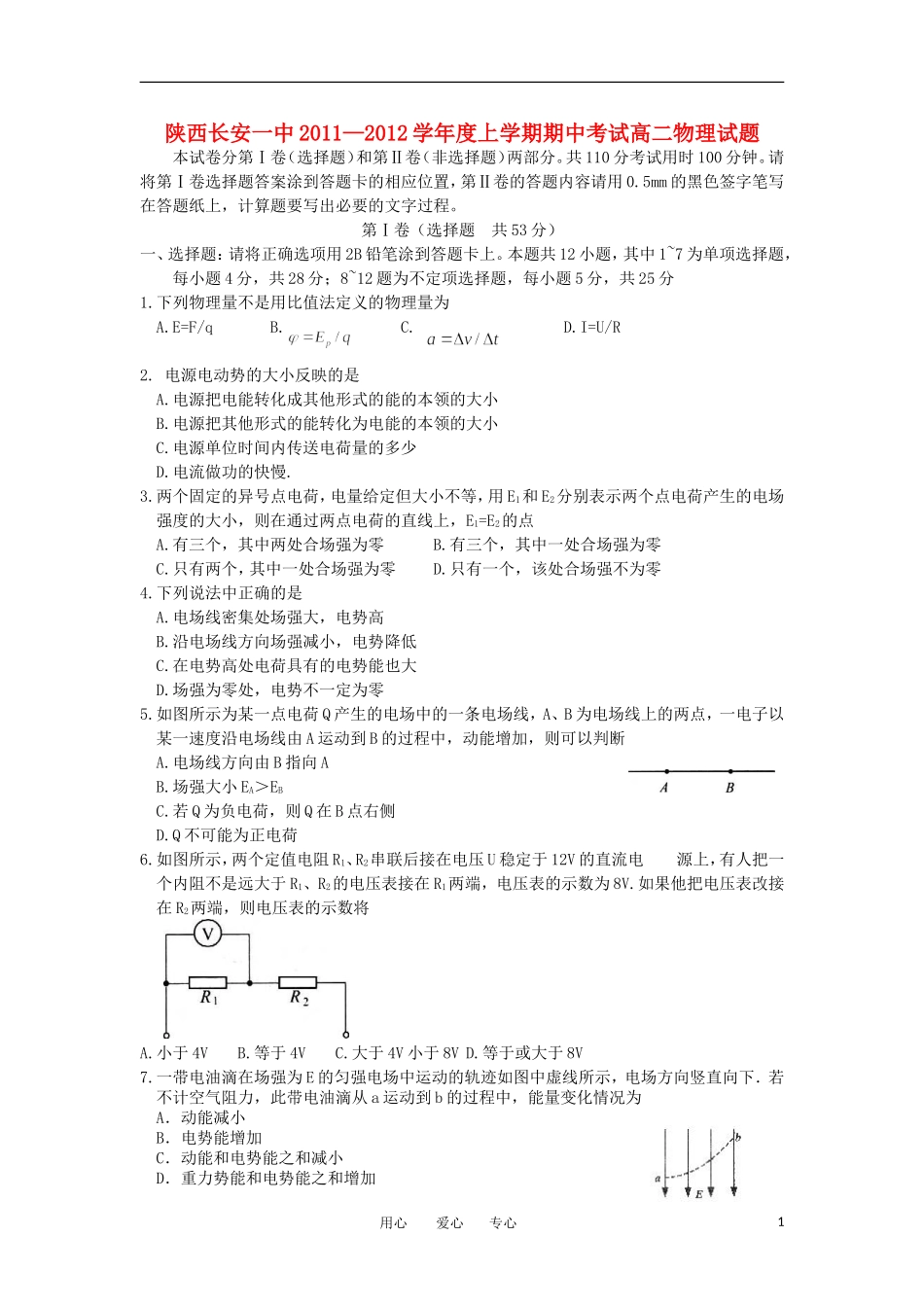

陕西长安一中2011—2012学年度上学期期中考试高二物理试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。共110分考试用时100分钟。请将第Ⅰ卷选择题答案涂到答题卡的相应位置，第Ⅱ卷的答题内容请用0.5mm的黑色签字笔写在答题纸上，计算题要写出必要的文字过程。第Ⅰ卷（选择题共53分）一、选择题：请将正确选项用2B铅笔涂到答题卡上。本题共12小题，其中1~7为单项选择题，每小题4分，共28分；8~12题为不定项选择题，每小题5分，共25分1.下列物理量不是用比值法定义的物理量为A.E=F/qB.C.D.I=U/R2.电源电动势的大小反映的是A.电源把电能转化成其他形式的能的本领的大小B.电源把其他形式的能转化为电能的本领的大小C.电源单位时间内传送电荷量的多少D.电流做功的快慢.3.两个固定的异号点电荷，电量给定但大小不等，用E1和E2分别表示两个点电荷产生的电场强度的大小，则在通过两点电荷的直线上，E1=E2的点A.有三个，其中两处合场强为零B.有三个，其中一处合场强为零C.只有两个，其中一处合场强为零D.只有一个，该处合场强不为零4.下列说法中正确的是A.电场线密集处场强大，电势高B.沿电场线方向场强减小，电势降低C.在电势高处电荷具有的电势能也大D.场强为零处，电势不一定为零5.如图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，动能增加，则可以判断A.电场线方向由B指向AB.场强大小EA＞EBC.若Q为负电荷，则Q在B点右侧D.Q不可能为正电荷6.如图所示，两个定值电阻R1、R2串联后接在电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8V.如果他把电压表改接在R2两端，则电压表的示数将A.小于4VB.等于4VC.大于4V小于8VD.等于或大于8V7.一带电油滴在场强为E的匀强电场中运动的轨迹如图中虚线所示，电场方向竖直向下．若不计空气阻力，此带电油滴从a运动到b的过程中，能量变化情况为A．动能减小B．电势能增加C．动能和电势能之和减小D．重力势能和电势能之和增加用心爱心专心18.在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是A.I1增大，I2不变，U增大B.I1减小，I2增大，U减小C.I1增大，I2减小，U增大D.I1减小，I2不变，U减小9.电动机的电枢阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是A.电动机消耗的电能为UItB.电动机消耗的电能为I2RtC.电动机线圈产生的热量为I2RtD.电动机线圈产生的热量为U2t/R10.如图所示，虚线a、b和c是某静电场中的三个等势而，它们的电势分别为Ua、Ub和Uc，Ua＞Ub＞Uc.一带正电的粒子射入电场中，其运动轨迹如实线KLMN所示，由图可知A.粒子从K到L的过程中，电场力做负功B.粒子从L到M的过程中，电场力做负功C.粒子从K到L的过程中，电势能增加D.粒子从L到M的过程中，动能减少11.如图所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有一小孔M和N.今有一带电质点自A板上方相距为d的P点由静止自由下落(P、M、N在同一竖直线上)，空气阻力忽略不计，到达N孔时速度恰好为零，然后沿原路返同.若保持两极板间的电压不变，则A.把A板向上平移一小段距离，质点自P点自由下落后仍能返回B.把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落C.把B板向上平移一小段距离，质点自P点自由下落后仍能返回D.把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落12.两只电流表和是由完全相同的两只电流表改装成的，表的量程是5A，表的量程是15A.为了测量15～20A的电流，把表和表并联起来使用，在这种情况下A.表和表的示数相等A.表和表的针偏转角度相等C.表和表的示数之比为1:3D.表和表的指针偏转角度之比为1:3第Ⅱ卷（非选择题共57分）二、本题共2小题，填空及画电流与电压的关系图线每空3分，设及电路图及连线分别为4分，共17分，把答案填在题中的横线上.13.用20分度的游标卡尺...
