螺旋千斤顶课程设计计算书VIP免费

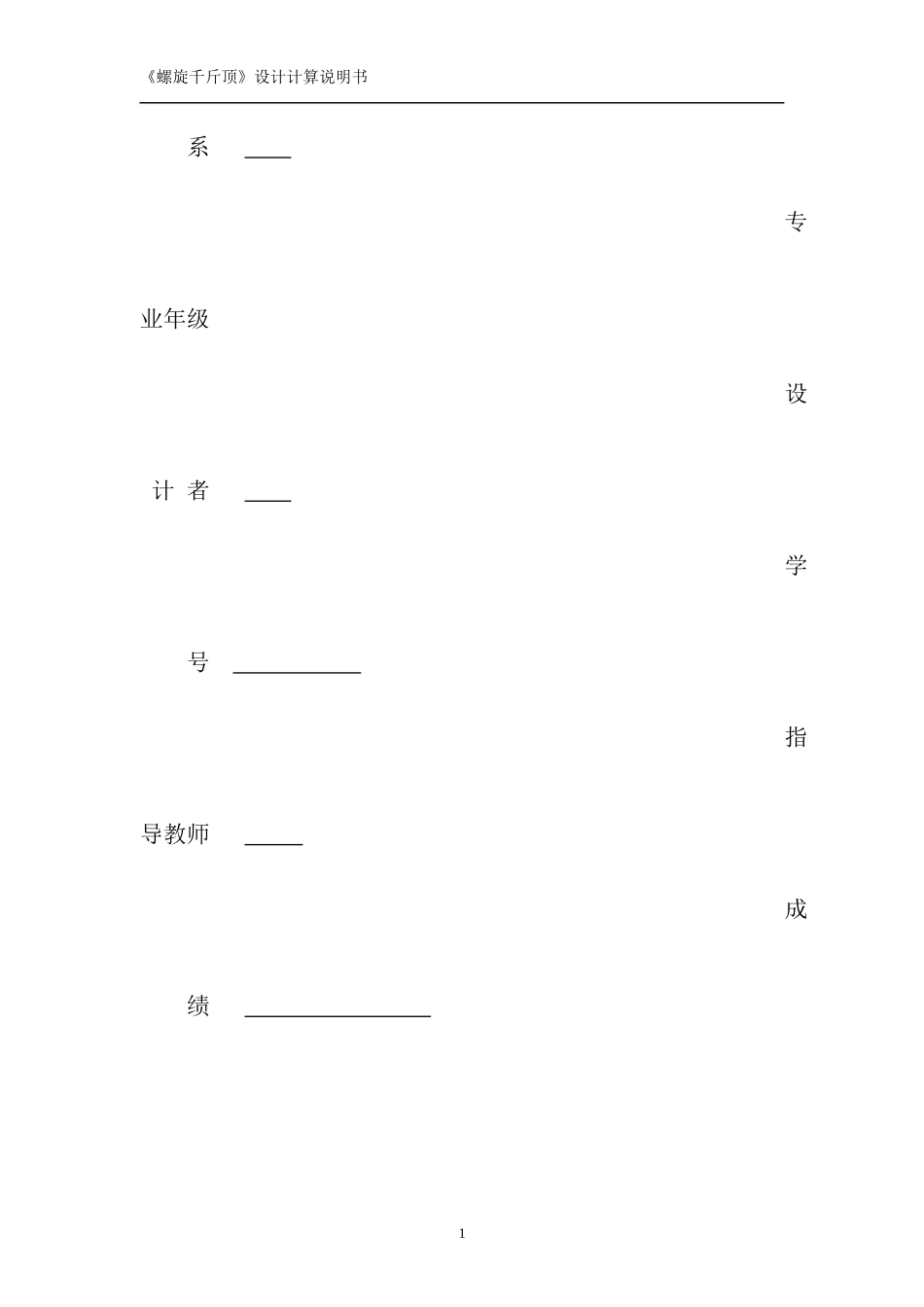

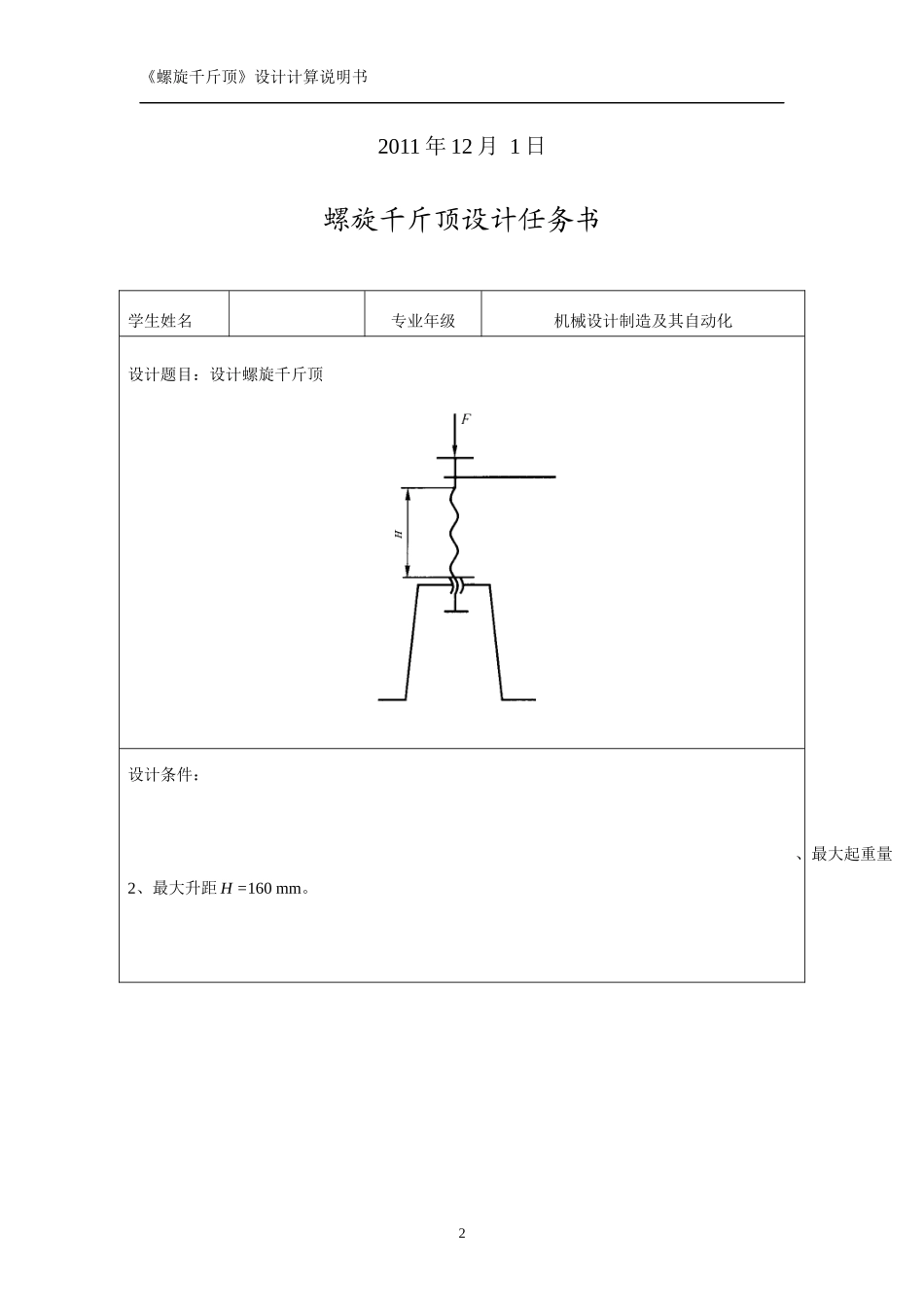

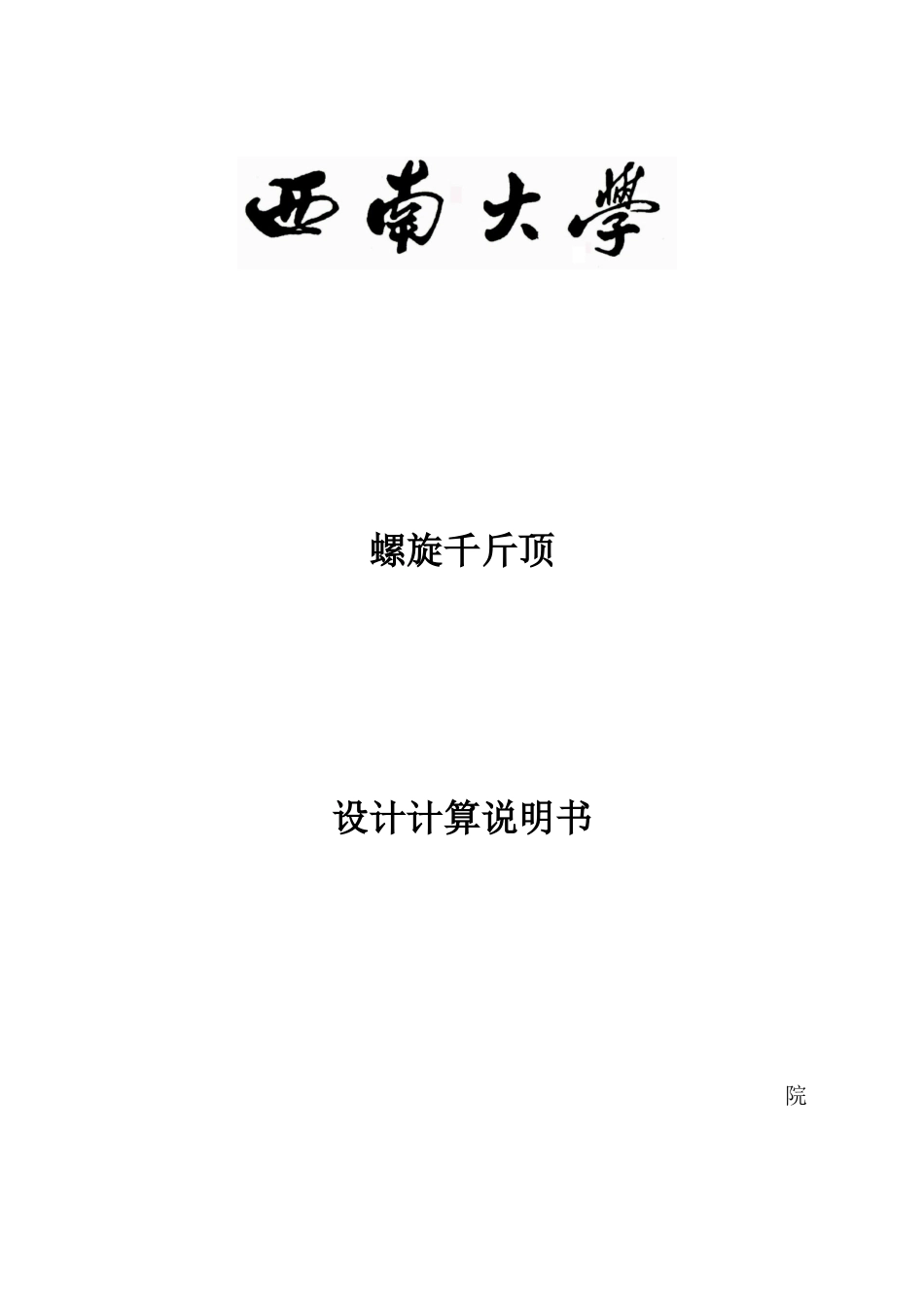

螺旋千斤顶设计计算说明书院《螺旋千斤顶》设计计算说明书系专业年级设计者学号指导教师成绩1《螺旋千斤顶》设计计算说明书2011年12月1日螺旋千斤顶设计任务书学生姓名专业年级机械设计制造及其自动化设计题目：设计螺旋千斤顶设计条件：、最大起重量2、最大升距H=160mm。2《螺旋千斤顶》设计计算说明书设计工作量：绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表；编写设计计算说明书一份。目录1螺杆的设计与计算...............................................................................................21.1螺杆螺纹类型的选择.......................................................................................21.2选取螺杆材料..................................................................................................21.3确定螺杆直径..................................................................................................21.4自锁验算..........................................................................................................21.6螺杆强度计算..................................................................................................21.7稳定性计算......................................................................................................2.7.1计算柔度2.7.2计算稳定性22螺母设计与计算..................................................................................................22.1选取螺母材料..................................................................................................22.2确定螺母高度H及螺纹工作圈数U................................................................2.2.1求螺母高度H.2.2螺纹工作圈数.2.3螺母实际高度2.3校核螺纹牙强度..............................................................................................22.4结构要求.........................................................................................................23托杯的设计与计算...............................................................................................23《螺旋千斤顶》设计计算说明书4手柄设计与计算..................................................................................................24.1手柄材料..........................................................................................................24.3手柄直径DP....................................................................................................24.4结构................................................................................................................25底座设计..............................................................................................................2螺旋千斤顶设计计算及说明结果1螺杆的设计与计算1.1螺杆螺纹类型的选择纹有矩形、梯形与锯齿形，常用的是梯形螺纹。梯形螺纹牙型为等腰梯形，牙形角α=30º，梯形螺纹的内外螺纹以锥面贴紧不易松动。故选梯形螺纹，它的基本牙形按GB/T5796.1—2005的规定。1.2选取螺杆材料螺杆材料常用Q235、Q275、40、45、55等。选梯形螺纹选45钢4《螺旋千斤顶》设计计算说明书1.3确定螺杆直径按耐磨性条件确定螺杆中径d2。求出d2后，按标准选取相应公称直径d、螺距p及其它尺寸。d2≥√Fpπφh[p]根据国家规定φ=1.2~2.5，取φ=1.5（梯形螺纹）；h=0.5p；查教材表5-12，[p]取20Mpa，又由于φ=1.5<2.5,则[P]可提高20%，所以[P]=(1+20%)×20=24MPa。故，d2≥√Fpπφh[p]=46.1mm查机械设计手册，d取46mm则p=8mm，d1=37mmd2=42mm1.4自锁验算自锁条件是≤v，式中：为螺纹中径处升角；v为当量摩擦d=46mmp=8mmd1=37mmd2=42mm=4.285°v=5.323°<v-1°满足自锁...
