两种液体混合装置PLC控制系统设计VIP免费

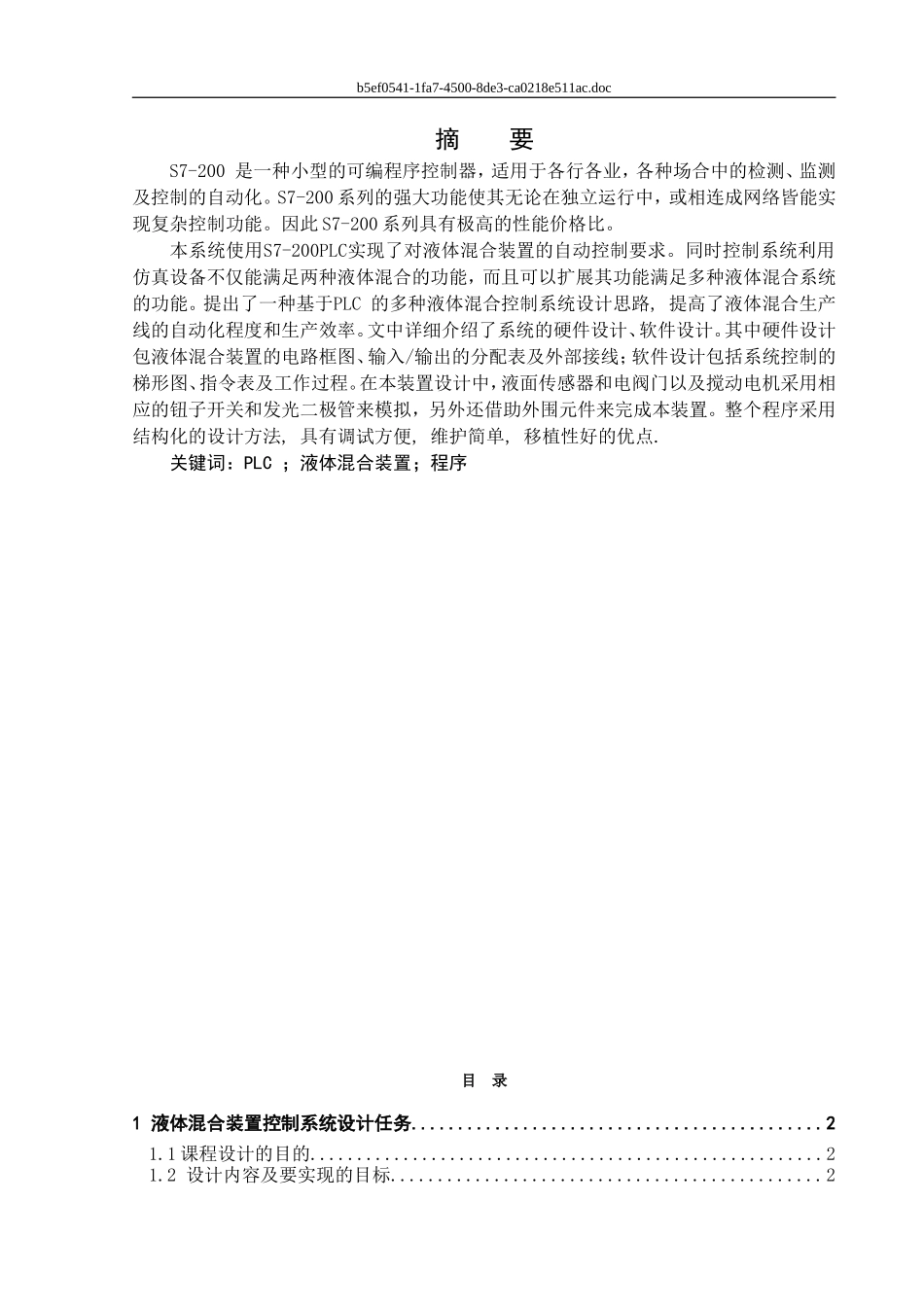

b5ef0541-1fa7-4500-8de3-ca0218e511ac.doc摘要S7-200是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能价格比。本系统使用S7-200PLC实现了对液体混合装置的自动控制要求。同时控制系统利用仿真设备不仅能满足两种液体混合的功能，而且可以扩展其功能满足多种液体混合系统的功能。提出了一种基于PLC的多种液体混合控制系统设计思路,提高了液体混合生产线的自动化程度和生产效率。文中详细介绍了系统的硬件设计、软件设计。其中硬件设计包液体混合装置的电路框图、输入/输出的分配表及外部接线；软件设计包括系统控制的梯形图、指令表及工作过程。在本装置设计中，液面传感器和电阀门以及搅动电机采用相应的钮子开关和发光二极管来模拟，另外还借助外围元件来完成本装置。整个程序采用结构化的设计方法,具有调试方便,维护简单,移植性好的优点.关键词：PLC；液体混合装置；程序目录1液体混合装置控制系统设计任务............................................21.1课程设计的目的.......................................................21.2设计内容及要实现的目标..............................................2b5ef0541-1fa7-4500-8de3-ca0218e511ac.doc2系统总体方案设计........................................................32.1系统硬件配置及组成原理..............................................32.2系统接线图设计......................................................33控制系统设计............................................................43.1估算................................................................43.2硬件电路设计.........................................................43.3选型.................................................................63.4分配表设计...........................................................63.5外部接线图设计......................................................73.6控制程序流程图设计..................................................83.7控制程序设计........................................................83.8创新设计内容.......................................................104系统调试及结果分析.....................................................114.1系统调试...........................................................114.2结果分析...........................................................11总结.................................................................12致谢.................................................................13参考文献.................................................................141液体混合装置控制系统设计任务1.1课程设计的目的在工艺加工最初，把多种原料再合适的时间和条件下进行需要的加工以得到产品一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是现在随着时代的发展，这些方式已经不能满足工业生产的实际需要。实际生产中需要更精确、更便捷的控制装置。随着科学技术的日新月异，自动化程度要求越来越高，原来的液体混合远远不能满足当前自动化的需要。可编程控制器液体自动混合系统集成自动控制技术，计量技术，传感器技术等技术与一体的机电一体化装置。充分吸收了分散式控制系统和集中控制系统的优点，采用标准化、模块化、系统化设计，配置灵活、组态方便。可编程控制器多种液体自动混合控制系统的特点：1b5ef0541-1fa7-4500-8de3-ca0218e511ac.doc1）系统自动工作；2）控制的单周期运行方式；3）由传感器送入设定的参数实现自动控制；4）启动后就能自动完成一个周期的工作，并循环。本系统采用PLC是基于以下两个原因：1）PLC具有很高的可靠性，通常的平均无故障时间都在30万小时以上；...
