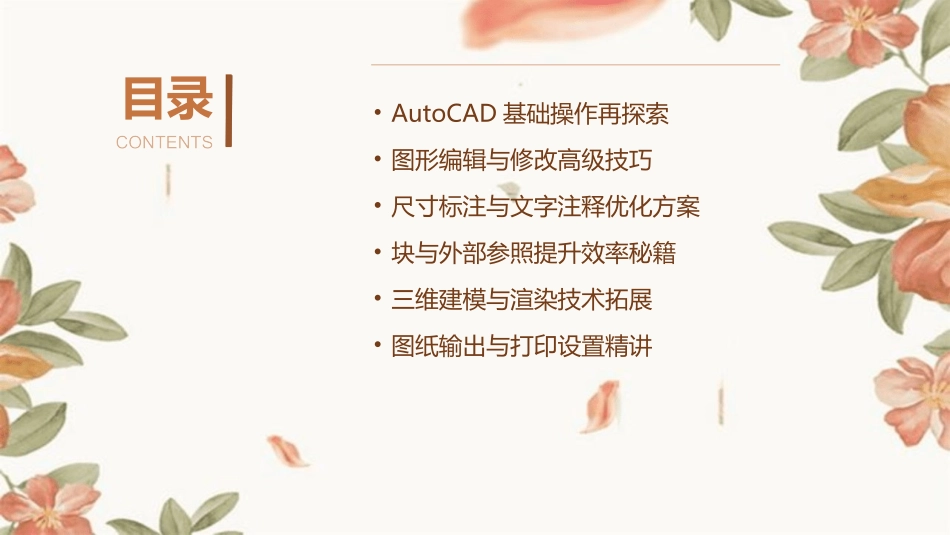

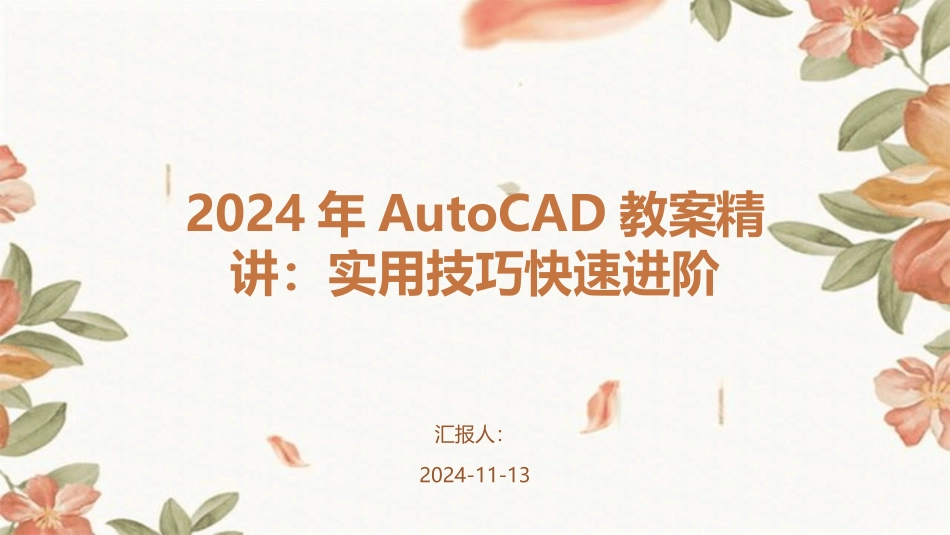

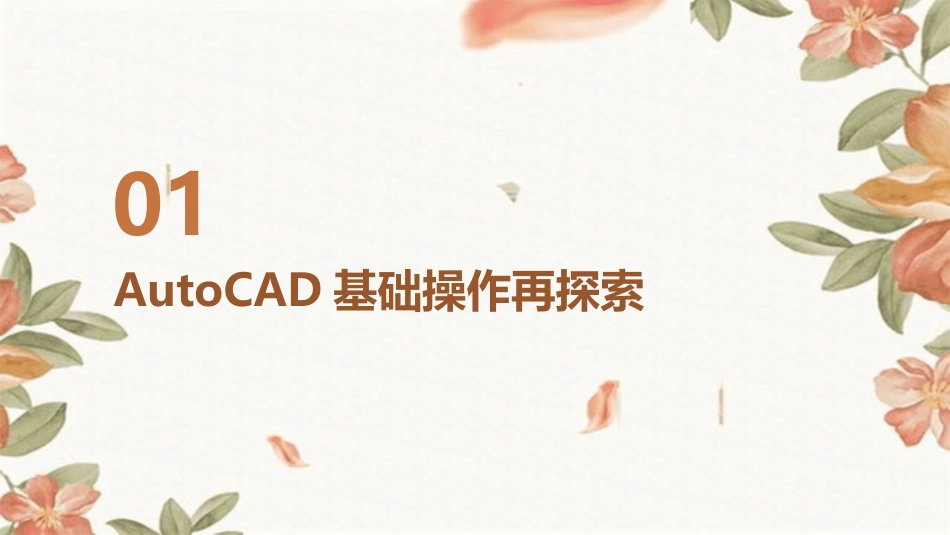

2024年AutoCAD教案精讲：实用技巧快速进阶汇报人：2024-11-13目录CONTENTS•AutoCAD基础操作再探索•图形编辑与修改高级技巧•尺寸标注与文字注释优化方案•块与外部参照提升效率秘籍•三维建模与渲染技术拓展•图纸输出与打印设置精讲01AutoCAD基础操作再探索界面布局调整快捷启动方式模板文件应用通过设置快捷键或创建桌面快捷方式，实现AutoCAD的快速启动，提高工作效率。根据个人使用习惯，自定义工具栏、命令窗口和状态栏等界面元素的位置和大小，以便更加高效地操作。创建并保存常用的绘图模板文件，以便在新建文件时快速加载预设的图层、线型、文字样式等设置。高效启动与界面优化设置正交模式与极轴追踪了解正交模式和极轴追踪的使用场景，确保在绘制直线和角度时保持准确性。动态输入与显示启用动态输入功能，以便在绘图过程中实时查看和修改对象的尺寸、角度等参数。对象捕捉与追踪熟练掌握对象捕捉和追踪功能，以便在绘图过程中精确捕捉端点、中点、圆心等关键位置。精确绘图辅助工具使用技巧根据绘图需求，合理规划图层的数量和名称，以便更好地组织和管理图形对象。图层规划掌握图层颜色、线型、线宽等属性的设置方法，确保图形输出的准确性和美观性。图层属性设置学会保存和加载图层状态，以便在不同文件之间快速同步图层设置。图层状态保存与加载图层管理与属性设置要点010203文件保存选项输出格式选择打印设置与预览了解AutoCAD文件的保存选项，包括保存类型、版本兼容性等，以确保文件的安全性和可移植性。根据需要选择合适的输出格式，如DWG、DXF、PDF等，以便与其他软件或设备进行数据交换。掌握打印设置的方法和技巧，包括纸张大小、打印范围、打印比例等，以确保图形输出的质量和效果。同时，学会使用打印预览功能检查输出效果，避免不必要的浪费和错误。文件保存与输出格式选择策略02图形编辑与修改高级技巧01020304选择对象模式过滤器应用快速选择技巧选择集操作介绍点选、框选、交叉选择等多种选择对象模式，详解如何根据不同情况灵活使用。阐述对象类型、颜色、图层等过滤器的使用方法，提高选择特定对象的效率。讲解如何创建、编辑和管理选择集，便于批量处理对象。分享利用特性匹配、选择类似对象等快速选择技巧，提升操作速度。选择对象模式及过滤器应用方法修剪图形延伸图形偏移图形综合应用案例详细演示TRIM命令的使用方法及技巧，快速去除多余线条。深入解析EXTEND命令，掌握将线条延伸至指定边界的技巧。系统介绍OFFSET命令，学会创建平行线或同心圆等偏移对象。通过实际案例，综合运用修剪、延伸和偏移命令，提升图形编辑能力。高效修剪、延伸和偏移图形操作指南圆角命令打断命令倒角命令实战案例演练细致介绍CHAMFER命令，学会为对象创建倒角效果。全面讲解FILLET命令，掌握为对象添加圆角的方法和技巧。结合实际案例，运用圆角、倒角和打断命令，提升实战应用能力。详细阐述BREAK命令，了解在指定点打断对象或删除对象部分的操作方法。圆角、倒角和打断命令实战演练夹点编辑概念介绍夹点编辑的基本概念及作用，了解其在图形编辑中的重要性。夹点拉伸、移动和旋转详细讲解通过夹点对图形进行拉伸、移动和旋转的操作方法。夹点缩放和镜像深入阐述利用夹点对图形进行缩放和镜像的技巧。夹点编辑综合应用通过综合案例，展示夹点编辑功能在图形调整中的强大作用，提升操作效率。利用夹点编辑功能快速调整图形03尺寸标注与文字注释优化方案尺寸线、箭头和文字调整学会如何调整尺寸线、箭头和文字的位置、大小及颜色，使标注更加清晰易读。标注更新与关联性理解标注的关联性，学会在修改图形后如何更新标注，保持标注与图形的一致性。精度和单位设置掌握设置标注精度和单位的方法，确保标注的准确性。标注样式管理器了解并熟练掌握标注样式管理器的使用，可以创建、修改和管理多种标注样式，以满足不同绘图需求。尺寸标注样式定制及调整技巧多重引线样式设置添加多重引线注释表格样式与创建表格数据链接与更新学习多重引线样式的创建和修改，包括引线格式、箭头样式和文字位置等。掌握在图形中添加多重引线注释的技巧，提高图纸的可读性。了解表格样式...
