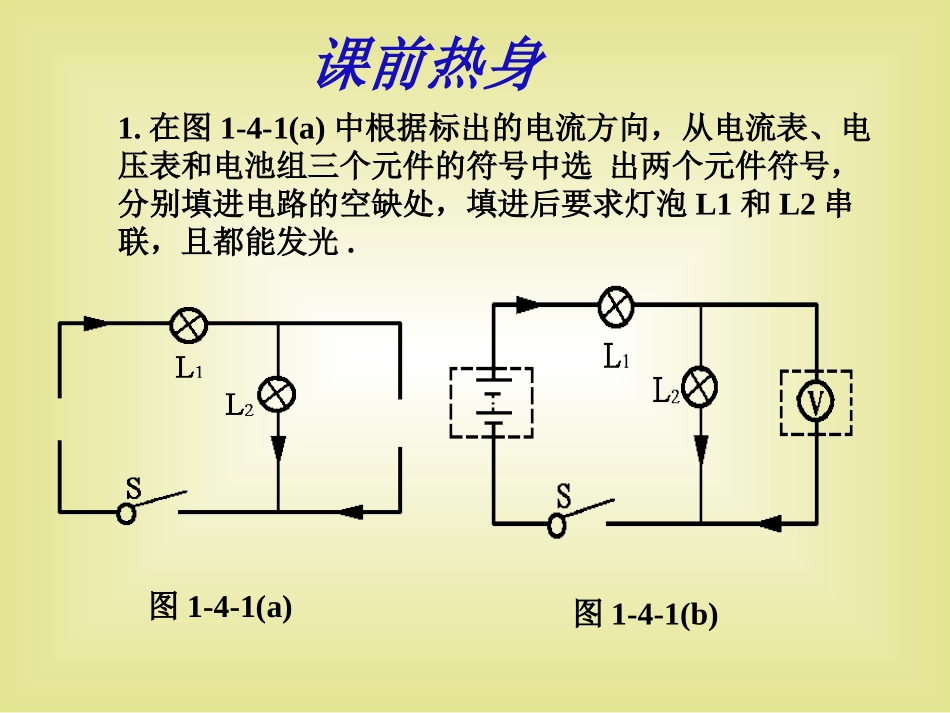

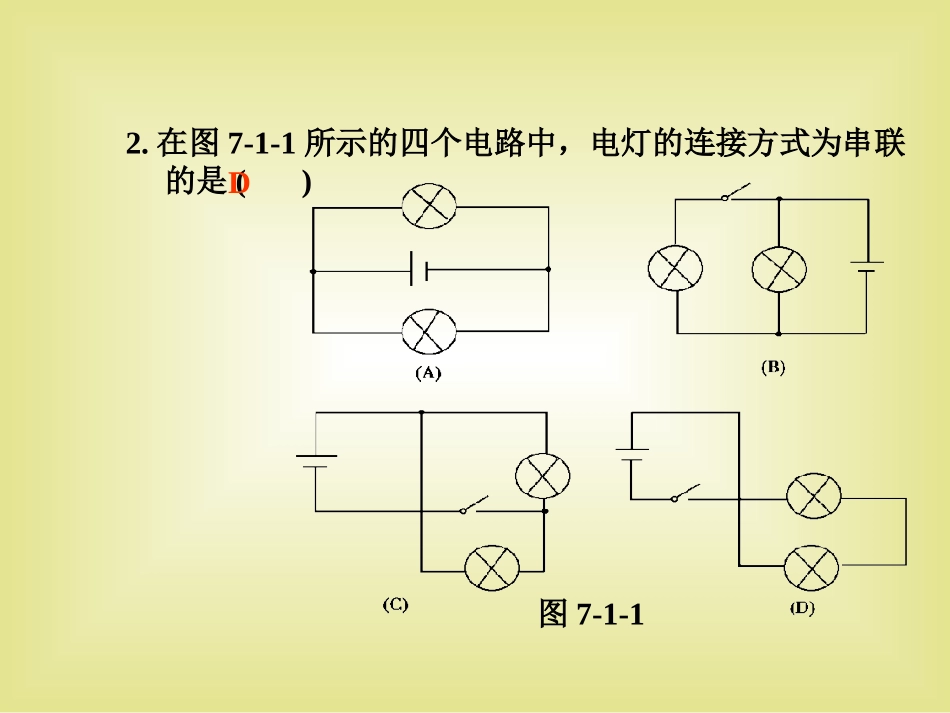

保康县实验中学：褚君祖1.在图1-4-1(a)中根据标出的电流方向，从电流表、电压表和电池组三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光.图1-4-1(a)图1-4-1(b)课前热身2.在图7-1-1所示的四个电路中，电灯的连接方式为串联的是()图7-1-1D7.如图7-1-8所示，要使灯泡L1、L2组成串联电路，需闭合开关____；要使灯泡L1、L2组成并联电路，需闭合开并__________.典型例题解析图7-1-8S2S1、S36、在图7-1-4中，要使电灯L1、L2串联，则应闭合开关____；要使灯L1、L2并联，则应闭合开关_______；同时闭合开关________是绝对不允许的.图7-1-4S1S2、S3S1、S2课时训练课时训练8.在图7-1-9中，A、B、C、D是四个接线柱，要使L1、L2并联，试把有关接线柱连接起来.【答案】C连A、B接D图7-1-9典型例题解析【例1】根据图7-1-5中实物的连接情况，画出相应的电路图.图7-1-54.根据图7-1-10中各实物的连接情况，画出相应的电路图.课时训练图7-1-10典型例题解析【例4】把图1-4-4(a)的实物按下列要求连接起来.要求：①L1、L2并联，电流表测L1中的电流，电压表测L2两端的电压.②断开S1闭合S2，两灯都不亮，闭合S1，断开S2，只有L1发光.图1-3-4(a)答案：图1-3-4(b)AV典型例题解析图1-3-4(b)题目AV典型例题解析【例5】给你一个电池组、两只小灯泡L1和L2，两个开关S1和S2，若干导线，请按要求组成电路，要求S1闭合时灯L1亮电铃响，S2闭合时，灯L2亮，电铃也响.图1-4-5[例2].如图7-1-7所示是某学生实验的电路，A是_____，B是_______.只闭合S1时，____工作；只闭合S3时________工作；同时闭合S1、S2、S3时，将发生_______故障.5.把用电器________连接起来的电路，叫串联电路，它的特点是只能形成___条电流的路径；把用电器_____连接起来的电路，叫并联电路，它的特点是可形成______________的电流的路径，并且开关在并联电路中所起的作用与_____有关.图7-1-7电铃电动机电铃电动机短路逐个顺次1并列两条或两条以上位置课时训练9.在“用电流表测电流”的实验中，某同学连接了图1-4-12(a)所示的错误接法.(1)现要测通过A灯的电流，请在图上画出正确的接法；(2)若要测通过A、B两灯的电流之和，请在图上画出正确的接法.课时训练图1-4-12(a)答案（1）：图1-4-12(b)答案（2）：图1-4-12(C)3、在正常情况下，A.纯水、B.空气、C.碳棒、D.陶瓷、E.液态水银、F.盐水、G.大地、H.干木棒各种物质中，属于导体的有___________，其他物质属于________C、E、F、G绝缘体•欢迎指导
