第14讲第二章-民用建筑-第一节工业与民用建筑工程的分类、组成和构造（四） VIP免费

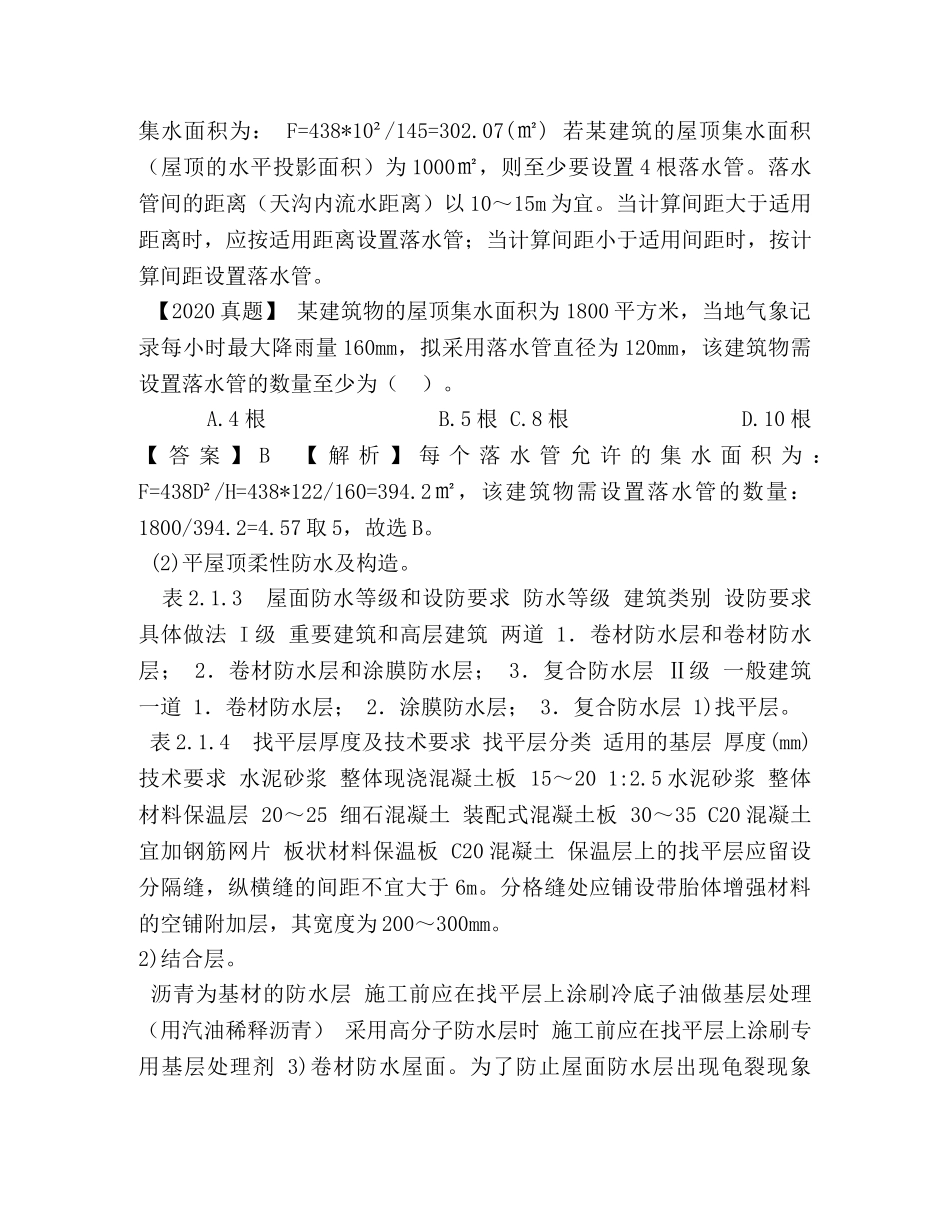

第14讲：第二章-民用建筑-第一节：工业与民用建筑工程的分类、组成和构造（四）（八）屋顶屋顶（从下到上）主要由结构层、找坡层、隔热层（保温层）、找平层、结合层、防水层、保护层等部分组成。1．屋顶的类型(1)平屋顶。平屋顶是指屋面坡度在10%以下的屋顶。(2)坡屋顶。坡屋顶是指屋面坡度在10%以上的屋顶。(3)曲面屋顶。屋顶为曲面，如球形、悬索形、鞍形等等。2．平屋顶的构造(1)平屋顶的排水。1)平屋顶起坡方式。材料找坡也称垫坡。设有保温层时，利用屋面保温层找坡；没有保温层时，利用屋面找平层找坡。找坡层的厚度最薄处不小于20mm，平屋顶材料找坡的坡度宜为2%。结构起坡也称搁置起坡。平屋顶结构找坡的坡度宜为3%。檐沟、天沟纵向找坡不应小于1%，沟底水落差不得超过200mm。2)平屋顶排水方式。高层建筑、严寒地区、寒冷地区屋面宜采用内排水多层建筑屋面宜采用有组织外排水低层建筑及檐高小于10m的屋面可采用无组织排水重力式排水适当划分排水区域，每个汇水面积排水管不宜少于2根虹吸式屋面雨水排水系统暴雨强度较大地区的大型屋面常用湿陷性黄土地区宜采用有组织排水，并应将雨雪水直接排至排水管网。3)屋面落水管的布置。F=438D²/H式中：F-单根落水管允许集水面积（水平投影面积，㎡）；D-落水管管径（cm，采用方管时面积可换算）；H-每小时最大降雨量（mm/h，由当地气象部门提供）。【例】某地H=145mm/h，落水管径D=lOOmm，每个落水管允许此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。集水面积为：F=438*10²/145=302.07(㎡)若某建筑的屋顶集水面积（屋顶的水平投影面积）为1000㎡，则至少要设置4根落水管。落水管间的距离（天沟内流水距离）以10～15m为宜。当计算间距大于适用距离时，应按适用距离设置落水管；当计算间距小于适用间距时，按计算间距设置落水管。【2020真题】某建筑物的屋顶集水面积为1800平方米，当地气象记录每小时最大降雨量160mm，拟采用落水管直径为120mm，该建筑物需设置落水管的数量至少为（）。A.4根B.5根C.8根D.10根【答案】B【解析】每个落水管允许的集水面积为：F=438D²/H=438*122/160=394.2㎡，该建筑物需设置落水管的数量：1800/394.2=4.57取5，故选B。(2)平屋顶柔性防水及构造。表2.1.3屋面防水等级和设防要求防水等级建筑类别设防要求具体做法I级重要建筑和高层建筑两道1．卷材防水层和卷材防水层；2．卷材防水层和涂膜防水层；3．复合防水层Ⅱ级一般建筑一道1．卷材防水层；2．涂膜防水层；3．复合防水层1)找平层。表2.1.4找平层厚度及技术要求找平层分类适用的基层厚度(mm)技术要求水泥砂浆整体现浇混凝土板15～201:2.5水泥砂浆整体材料保温层20～25细石混凝土装配式混凝土板30～35C20混凝土宜加钢筋网片板状材料保温板C20混凝土保温层上的找平层应留设分隔缝，纵横缝的间距不宜大于6m。分格缝处应铺设带胎体增强材料的空铺附加层，其宽度为200～300mm。2)结合层。沥青为基材的防水层施工前应在找平层上涂刷冷底子油做基层处理（用汽油稀释沥青）采用高分子防水层时施工前应在找平层上涂刷专用基层处理剂3)卷材防水屋面。为了防止屋面防水层出现龟裂现象此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。措施1阻断来自室内的水蒸气构造上常采取在屋面结构层上的找平层表面做隔汽层，阻断水蒸气向上渗透。在北纬40度以北地区，室内湿度大于75%或其他地区室内空气湿度常年大于80%时，保温屋面应设隔汽层。措施2水蒸气从透气孔排出在屋面防水层下保温层内设排汽通道，并使通道开口露出屋面防水层，使防水层下水蒸气能直接从透气孔排出。4)涂膜防水屋面。涂膜防水屋面的构造如图所示。正置式屋面传统屋面构造做法，传统保温材料容易吸水，吸水后保温隔热性能大大降低，要靠防水层做在其上面，防止水分的渗入，保证隔热层的干燥，方能隔热保温。倒置式屋面1）构造：把传统屋面中防水层和隔热层的层次颠倒一下，防水层在下面，保温隔热层在上面。2）优点：与传统施工法相比，能使防水层无热胀冷缩现象，延长防水层的使用寿命；保温层对防水层提供一层物理...
