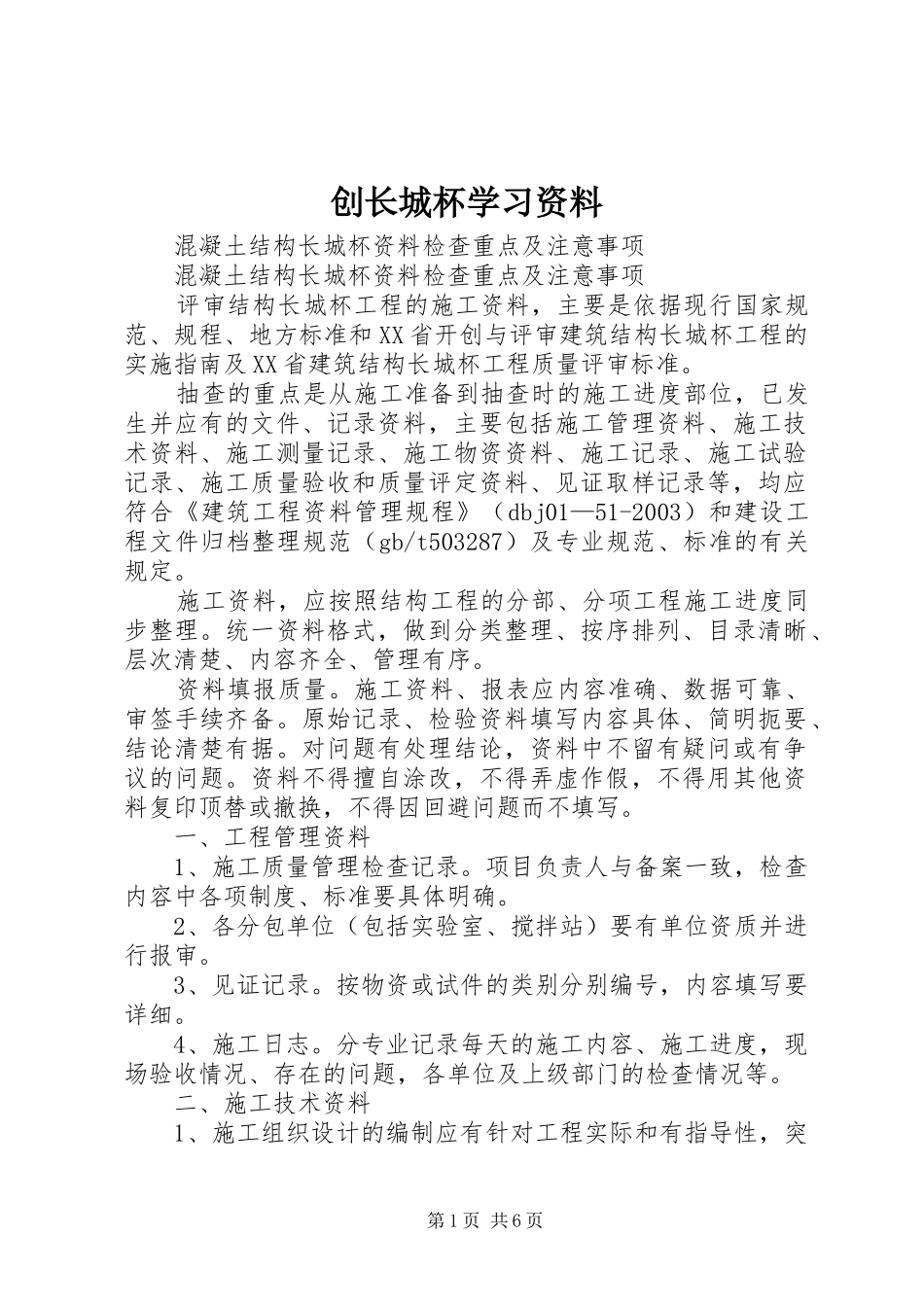

创长城杯学习资料混凝土结构长城杯资料检查重点及注意事项混凝土结构长城杯资料检查重点及注意事项评审结构长城杯工程的施工资料,主要是依据现行国家规范、规程、地方标准和XX省开创与评审建筑结构长城杯工程的实施指南及XX省建筑结构长城杯工程质量评审标准。抽查的重点是从施工准备到抽查时的施工进度部位,已发生并应有的文件、记录资料,主要包括施工管理资料、施工技术资料、施工测量记录、施工物资资料、施工记录、施工试验记录、施工质量验收和质量评定资料、见证取样记录等,均应符合《建筑工程资料管理规程》(dbj01—51-2003)和建设工程文件归档整理规范(gb/t503287)及专业规范、标准的有关规定。施工资料,应按照结构工程的分部、分项工程施工进度同步整理。统一资料格式,做到分类整理、按序排列、目录清晰、层次清楚、内容齐全、管理有序。资料填报质量。施工资料、报表应内容准确、数据可靠、审签手续齐备。原始记录、检验资料填写内容具体、简明扼要、结论清楚有据。对问题有处理结论,资料中不留有疑问或有争议的问题。资料不得擅自涂改,不得弄虚作假,不得用其他资料复印顶替或撤换,不得因回避问题而不填写。一、工程管理资料1、施工质量管理检查记录。项目负责人与备案一致,检查内容中各项制度、标准要具体明确。2、各分包单位(包括实验室、搅拌站)要有单位资质并进行报审。3、见证记录。按物资或试件的类别分别编号,内容填写要详细。4、施工日志。分专业记录每天的施工内容、施工进度,现场验收情况、存在的问题,各单位及上级部门的检查情况等。二、施工技术资料1、施工组织设计的编制应有针对工程实际和有指导性,突第1页共6页出工程特点、难点,项目部位的宏观、定性的内容。2、主要分项工程施工方案符合规范标准和设计要求,在施组的指导下,方案的施工方法内容应体现微观,定量,图文并茂,图应是工程图,不要示意图。达到对工长为班组编制施工技术交底的针对性和实用性。3、分项工程项目施工技术交底的编制,依据施组、方案采取更加有可操作性的具体措施,技术交底中所有涉及数值的数据要具体,不允许有范围值或系数值。4、各项审批手续要按照XX省建筑工程施工技术管理规程(dbj01-80-2003)进行审批,并留存审批文件。三、施工测量记录1、工程定位测量记录。坐标和高程依据要准确,与测绘部门的放线成果要统一(坐标点、高程点的编号、数据要一致),留存测绘成果报告;抄测示意图要有外廓线、主要轴线和尺寸、角点坐标、±0.00的绝对高程、引入现场的标准水准点、原有建筑物、指北针等,另附闭合路线图。2、基槽验线记录。平面图中要有基槽的上口及下口线,主要轴线及尺寸、基底标高、垫层标高、集水坑和电梯井等的位置及标高。剖面图中要有顶部和基底(垫层上皮)标高、工作面尺寸、放坡系数、垫层线、导墙线等内容。3、楼层平面放线记录平面放线简图要标注轴线尺寸,墙柱边线及断面尺寸、门窗口位置尺寸、轴线控制线。4、标高抄测记录标高抄测要进行2次抄测,第一次超在钢筋上,作为控制模板标高和混凝土浇注,第二次超在混凝土墙体或柱上,控制顶板支模及装修做法。内容写明是0.5米线还是1米线,画出抄测部位的简图,标出构件的相对高程及绝对高程。注。放线依据要齐全,包括定位控制桩桩号,测绘报告的坐标点、高程点,施工图纸号、测量方案及测量规程。四、施工物资资料1、质量证明文件的复印件应加盖原件存放单位公章,注明原件存放处,并有经办人签字和时间。注意原件存放单位名称第2页共6页与公章单位名称要一致。2、钢筋:①复试当采用混合批时不能超过6个炉号,并且各批之间含碳量之差不超过0.02%,含锰量之差不超过0.15%。②框架结构,纵向受力钢筋的强度应满足设计要求。当设计无具体要求时,对一二级抗震等级,钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25,钢筋屈服强度的实测值与强度标准值的比值不应大于1.3。③要求用数码相机将钢筋的标牌进行拍照,用a4纸打印出来,并标注上此批钢筋的规格型号、进场数量、具体使用栋号及使用部位、使用数量、进场时间、收料人、复试报告编号。并将其附在相应规格的钢筋试验报...
