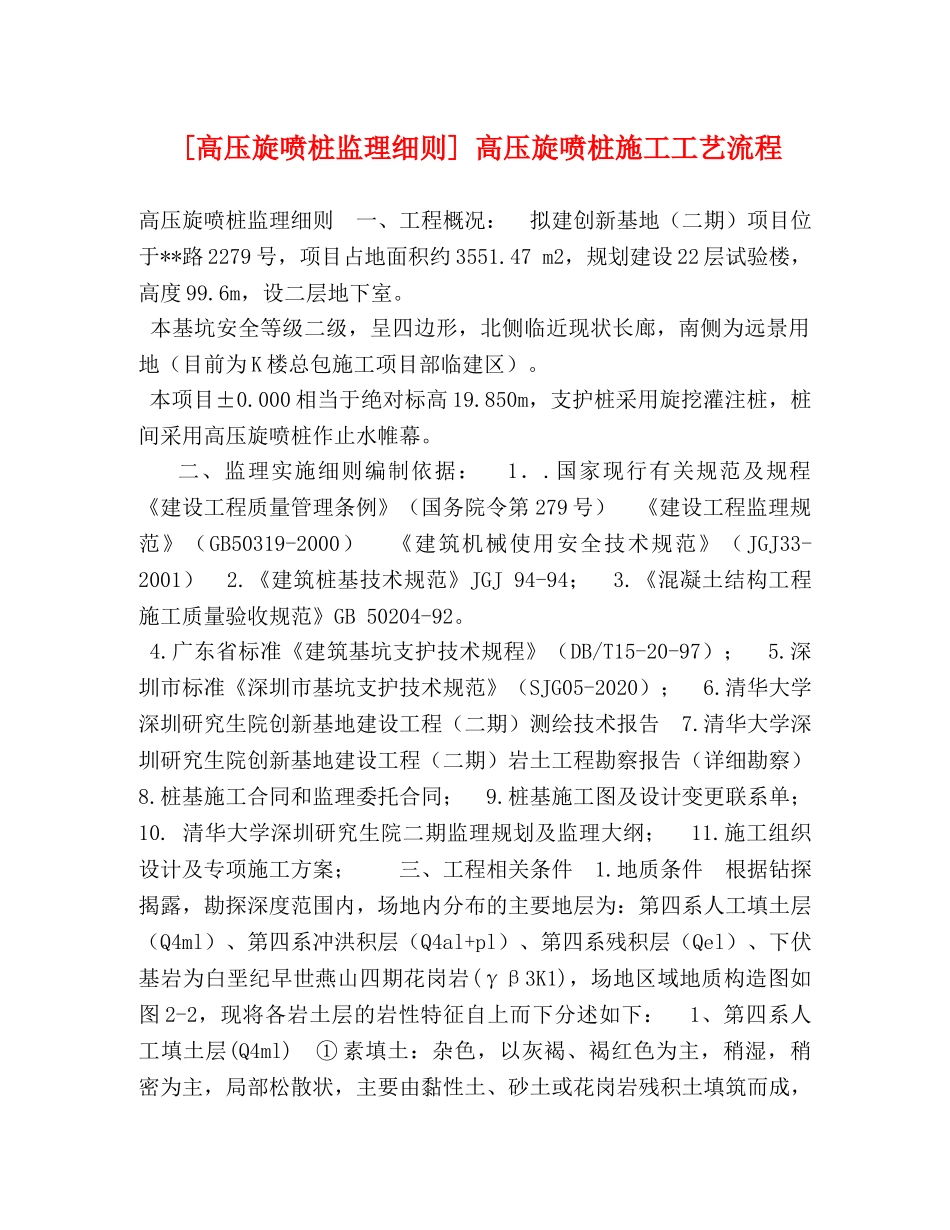

[高压旋喷桩监理细则]高压旋喷桩施工工艺流程高压旋喷桩监理细则一、工程概况：拟建创新基地（二期）项目位于**路2279号，项目占地面积约3551.47m2，规划建设22层试验楼，高度99.6m，设二层地下室。本基坑安全等级二级，呈四边形，北侧临近现状长廊，南侧为远景用地（目前为K楼总包施工项目部临建区）。本项目±0.000相当于绝对标高19.850m，支护桩采用旋挖灌注桩，桩间采用高压旋喷桩作止水帷幕。二、监理实施细则编制依据：1．.国家现行有关规范及规程《建设工程质量管理条例》（国务院令第279号）《建设工程监理规范》（GB50319-2000）《建筑机械使用安全技术规范》（JGJ33-2001）2.《建筑桩基技术规范》JGJ94-94；3.《混凝土结构工程施工质量验收规范》GB50204-92。4.广东省标准《建筑基坑支护技术规程》（DB/T15-20-97）；5.深圳市标准《深圳市基坑支护技术规范》（SJG05-2020）；6.清华大学深圳研究生院创新基地建设工程（二期）测绘技术报告7.清华大学深圳研究生院创新基地建设工程（二期）岩土工程勘察报告（详细勘察）8.桩基施工合同和监理委托合同；9.桩基施工图及设计变更联系单；10.清华大学深圳研究生院二期监理规划及监理大纲；11.施工组织设计及专项施工方案；三、工程相关条件1.地质条件根据钻探揭露，勘探深度范围内，场地内分布的主要地层为：第四系人工填土层（Q4ml）、第四系冲洪积层（Q4al+pl）、第四系残积层（Qel）、下伏基岩为白垩纪早世燕山四期花岗岩(γβ3K1)，场地区域地质构造图如图2-2，现将各岩土层的岩性特征自上而下分述如下：1、第四系人工填土层(Q4ml)①素填土：杂色，以灰褐、褐红色为主，稍湿，稍密为主，局部松散状，主要由黏性土、砂土或花岗岩残积土填筑而成，此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。个别钻孔见少量砼块、砖块等建筑垃圾，回填时间大于12年。该层场地各钻孔均有分布，揭露层厚3.50～6.50m，平均厚度4.98m。层顶高程19.48～19.94m；层底埋深3.50～6.50m，层底高程12.98～16.37m。对该层进行重型动力触探试验18.80m，杆长校正后锤击数1.0～15.0击，平均值5.9击，标准值5.5击。2、第四系冲洪积层(Q4al+pl)⑥1黏土：浅黄色、灰白色等，稍湿～湿，可塑状为主，局部硬塑，手捻具滑腻感，切面光滑，干强度高，韧性高，局部不均匀夹少量粗、砾砂，部分钻孔与砾砂以互层的形式或已透镜体的形式在砾砂层中揭露。该层仅钻孔ZK18、ZK25、ZK28、ZK56缺失外其它钻孔均有分布，揭露厚度0.40～5.30m，平均层厚2.12m，层顶埋深3.50～8.50m，层顶高程11.24～16.37m。该层进行标准贯入试验15次，实测锤击数7.0～14.0击；经杆长修正后锤击数6.2～11.1击，平均值8.8击，标准值8.1击。⑥2有机质粘土：黑色、灰褐色，软塑～可塑，饱和，可见朽木等有机质，有机质含量约6～9%。该层仅部分钻孔有揭露，孔号分别为：ZK5、ZK11、ZK12、ZK13、ZK14、ZK16、ZK17、ZK18、ZK20、ZK21、ZK22、ZK25、ZK27、ZK29、ZK31、ZK32、ZK33、ZK35、ZK38、ZK39、ZK40、ZK43、ZK54、ZK55、ZK56、ZK57。揭露层厚1.00～1.70m，平均层厚1.06m。层顶埋深4.10～8.20m，层顶高程11.67～15.79m。该层进行标准贯入试验8次，实测锤击数1.0～3.0击；经杆长修正后锤击数0.8～2.6击，平均值1.5击，标准值1.1击。⑥3砾砂：浅黄、灰白、灰褐色等，饱和，中密为主，局部稍密，岩芯呈散粒状，级配不良，分选性好，主要成分为石英，局部混粘性土，底部偶见少量卵石，颗粒自上而下由细渐变粗。该层各钻孔均有揭露，揭露层厚1.00～7.60m，平均层厚3.81m。层顶埋深5.00～10.60m，层顶高程9.14～14.89m。该层进行标准贯入试验29次，实测锤击数14.0此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。～28.0击，平均值20.0击。3、第四系残积土层(Qel)⑧1砾质黏性土：褐红间灰白色等，湿，可塑～硬塑，由下伏花岗岩风化残积而成，原岩结构可辨，含25%～45%石英砾，除石英外其他矿物已风化为粘土，岩芯泡水极易软化，该层各钻孔均有分布，揭露层厚3.10～10.70m，平均层厚6.79m。层顶埋深9.90～14.30m，层顶高程5...
