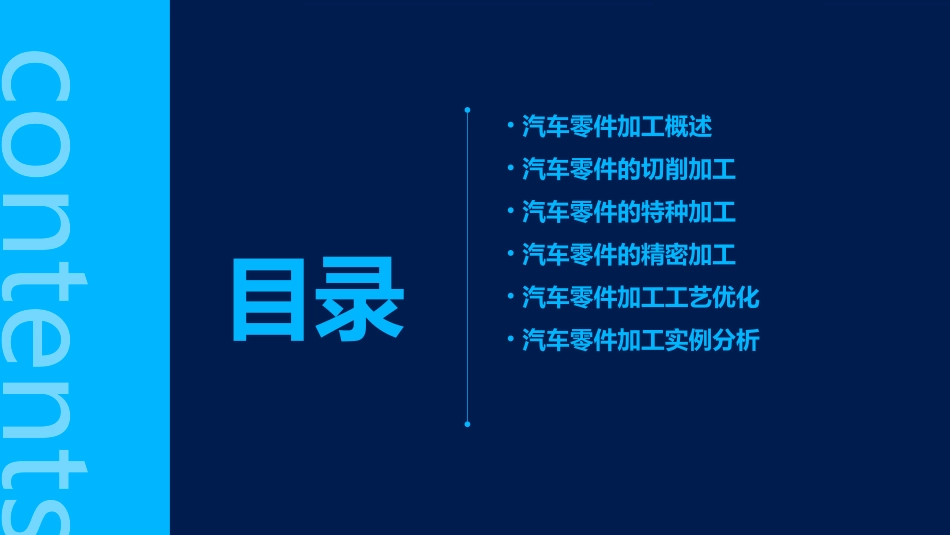

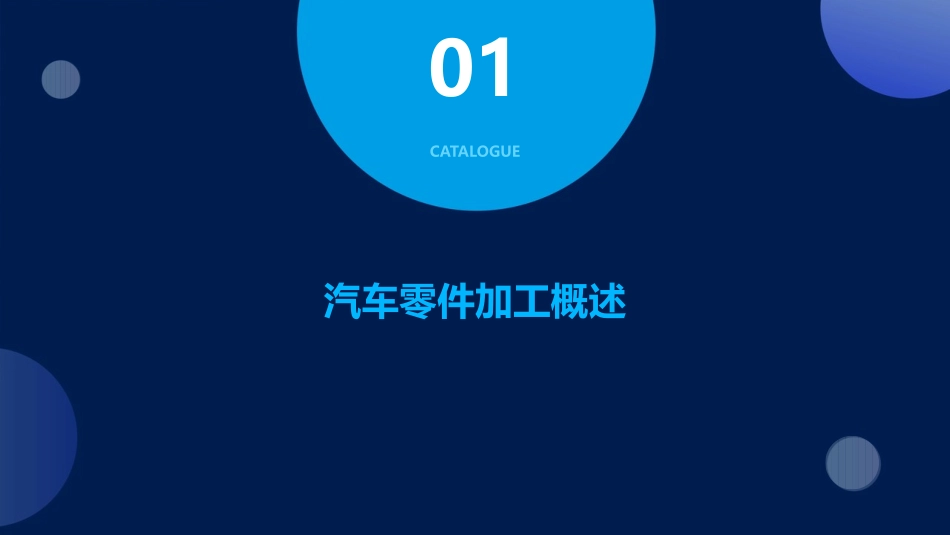

汽车零件的典型加工方法课件contents目录•汽车零件加工概述•汽车零件的切削加工•汽车零件的特种加工•汽车零件的精密加工•汽车零件加工工艺优化•汽车零件加工实例分析汽车零件加工概述CATALOGUE01选用符合要求的钢材、铝合金等材料。汽车零件加工流程原材料采购通过锻造、铸造等方法制备毛坯。毛坯制造初步切削去除大部分余量。粗加工进一步切削，为零件最终形状做准备。半精加工精细切削，达到零件最终尺寸精度。精加工对零件进行检测，确保符合设计要求。检验汽车零件对尺寸精度和形位公差要求较高。高精度高强度轻量化汽车零件需承受高速、重载和高温等恶劣工况。为提高燃油经济性和动力性能，汽车零件需实现轻量化。030201汽车零件加工特点切削加工压力加工铸造加工焊接加工汽车零件加工方法分类01020304使用刀具对材料进行切削，实现零件形状和尺寸。通过施加压力使材料发生塑性变形，实现零件形状和尺寸。通过铸造方法制备零件毛坯，再进行机械加工。通过焊接方法将金属材料连接在一起，形成零件。汽车零件的切削加工CATALOGUE02总结词车削是一种常用的机械加工方法，主要用于加工轴类、盘类等回转体零件。详细描述车削加工是通过工件和刀具之间的相对运动，将刀具切削工件上的多余材料，从而得到所需形状和尺寸的加工方法。车削加工可用于加工圆柱面、圆锥面、圆弧面等表面，同时也可用于加工孔和螺纹等。车削加工总结词铣削是一种常用的金属切削加工方法，主要用于加工平面、沟槽、齿轮等复杂形状的零件。详细描述铣削加工是通过高速旋转的铣刀对工件进行切削，将多余的材料铣掉，从而得到所需形状和尺寸的加工方法。铣削加工可以加工平面、沟槽、齿轮等复杂形状的零件，同时也可用于钻孔和铰孔等。铣削加工钻削是一种金属钻孔的加工方法，可以用于加工各种材料和形状的孔。总结词钻削加工是通过钻头的高速旋转，将工件上多余的材料钻掉，从而得到所需直径和深度的孔。钻削加工可以用于加工各种材料和形状的孔，如圆孔、方孔、多边形孔等。详细描述钻削加工总结词镗削是一种金属切削加工方法，主要用于加工大型的回转体零件的内孔和外圆。详细描述镗削加工是通过镗刀对工件进行切削，将多余的材料镗掉，从而得到所需形状和尺寸的内孔和外圆。镗削加工可以用于加工大型的回转体零件的内孔和外圆，同时也可用于修复旧零件和制造新零件。镗削加工汽车零件的特种加工CATALOGUE03原理01电火花加工是利用工具电极和工件电极之间产生的电火花来去除材料。在两电极之间加脉冲电压，使两电极之间的间隙中产生电火花，将电能转化为热能，使工件材料熔化、气化并被抛出。应用02主要用于加工硬质合金、淬火钢等难加工材料，以及型孔、型腔、螺纹等复杂零件。优缺点03电火花加工具有较高的加工精度和表面质量，但加工速度较慢，需要使用电极丝或液中电极，成本较高。电火花加工电化学加工是利用电化学反应去除材料。将工件作为阴极，工具作为阳极，通过直流电流的作用，使阳极溶解并去除材料。原理主要用于加工有色金属、不锈钢等导电材料，以及硬质合金、玻璃等非导电材料。应用电化学加工具有较高的加工速度和表面质量，但需要使用电解液，对环境有一定污染。优缺点电化学加工激光加工是利用高能量密度的激光束照射工件，使工件材料迅速加热并熔化、汽化或达到点燃点，同时以高速气流将熔化或燃烧的材料吹走，从而实现加工。原理主要用于加工高精度、高硬度的零件，如汽车发动机缸体、齿轮等。应用激光加工具有较高的加工精度和表面质量，但需要使用高功率激光器，成本较高。优缺点激光加工应用主要用于切割各种金属、非金属材料，如不锈钢、铝合金、玻璃、陶瓷等。原理水切割加工是利用高压水流将工件切割开。水流速度极高，具有强大的冲击力和切割力，能够切割各种不同材质的工件。优缺点水切割加工具有较高的加工精度和表面质量，但需要使用高压水流，对环境有一定污染。同时，切割速度较慢，成本较高。水切割加工汽车零件的精密加工CATALOGUE04刀具材料工件材料切削液应用范围超精密切削超精密切削的工件材料通常为高精度合金钢、不锈钢等，这些材料的塑性和韧性较好，能够保...
