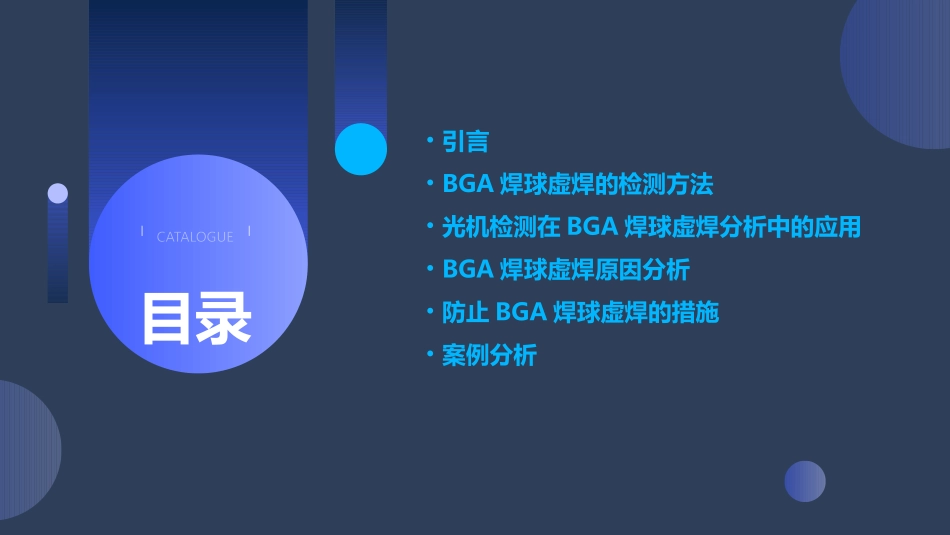

光机检测BGA焊球虚焊情况分析课件CATALOGUE目录•引言•BGA焊球虚焊的检测方法•光机检测在BGA焊球虚焊分析中的应用•BGA焊球虚焊原因分析•防止BGA焊球虚焊的措施•案例分析01引言目的通过光机检测技术，对BGA（球栅阵列）焊球虚焊情况进行深入分析，以提高产品质量和可靠性。背景随着电子设备的小型化和高性能化，BGA焊接技术在现代电子制造中得到广泛应用。然而，由于各种原因，焊球虚焊问题也日益突出，对产品性能产生严重影响。目的和背景1.电气性能下降虚焊导致电路断路或电阻增大，影响信号传输和产品性能。定义焊球虚焊是指BGA焊接过程中，焊球与焊盘之间未能形成良好的电气和机械连接，导致电流不能有效传导。2.可靠性问题在温度循环、振动等环境条件下，虚焊点可能发生疲劳断裂，导致产品失效。4.声誉风险产品质量问题可能影响公司声誉，降低客户信任度。3.生产成本增加产品需要返工、维修甚至报废，增加了生产成本和时间。焊球虚焊的定义与影响02BGA焊球虚焊的检测方法总结词直接观察焊点表面，初步判断是否存在虚焊。详细描述目视检测是最基本的检测方法，通过肉眼或放大镜直接观察BGA焊球的表面，查看焊点是否平滑、饱满，初步判断是否存在虚焊。但目视检测受人为因素影响较大，且难以发现深层的虚焊。目视检测法自动光学检测（AOI）总结词利用机器视觉技术识别焊点状态，准确度高且速度快。详细描述AOI通过高分辨率相机和精确的图像处理算法，快速捕获BGA焊球图像，并自动识别焊点的状态，判断是否存在虚焊。AOI检测准确度高，能够大幅减少人为因素的干扰，提高检测效率。通过探针接触焊球，检测其导电性能判断虚焊。总结词针床检测法利用精密探针直接接触BGA焊球，通过测量导电性能判断是否存在虚焊。该方法对于焊球的导电性能要求较高，且可能会对焊球造成损伤。详细描述针床检测法（PWI/SPI）总结词利用X射线穿透焊点，通过影像分析判断虚焊。详细描述X-ray检测法利用X射线对BGA焊球进行穿透，通过影像分析判断焊点的内部结构，从而判断是否存在虚焊。X-ray检测法能够检测到深层的虚焊，但设备成本较高，且对人体有一定的辐射影响。X-ray检测法03光机检测在BGA焊球虚焊分析中的应用光机检测原理光学原理光机检测利用光学原理，通过捕捉和分析物体表面的反射光或透射光，获取物体的表面形貌和特征信息。图像处理光机检测过程中，采集到的图像会经过一系列的图像处理算法，如滤波、增强、分割等，提取出有用的特征信息。特征识别通过对比标准图像和实际图像的特征信息，光机检测能够识别出焊球是否存在虚焊现象，并对其位置和程度进行定位和评估。光机检测采用非接触式的方式进行检测，不会对被检测物体造成任何损伤或影响。非接触式检测高精度和高效率自动化程度高光机检测具有高精度和高效率的特点，能够快速准确地识别出焊球的虚焊现象。光机检测可以实现自动化检测，减少人工干预和误差，提高检测的一致性和可靠性。030201光机检测的优势光机检测对光照条件较为敏感，不同的光照条件可能会影响检测结果的准确性。对光照条件敏感如果被检测物体的表面涂层对光线有反射或吸收作用，可能会干扰光机检测的结果。对表面涂层敏感对于表面形貌复杂的物体，光机检测可能会面临一定的挑战，需要更加精细的图像处理算法和技术。对复杂形貌敏感光机检测的局限性04BGA焊球虚焊原因分析如果使用的焊接材料质量不好，可能会导致焊球与基板之间的连接不牢固，从而出现虚焊现象。如果焊球材料与基板材料不匹配，可能会导致焊球与基板之间的粘附力不足，从而出现虚焊现象。焊接材料问题焊球材料与基板不匹配焊接材料质量不佳如果焊接温度不足，可能会导致焊球与基板之间的熔合不完全，从而出现虚焊现象。焊接温度不足如果焊接时间不够，可能会导致焊球与基板之间的熔合不完全，从而出现虚焊现象。焊接时间不够焊接工艺问题如果PCB板的孔径太小，可能会导致焊球无法完全进入孔中，从而出现虚焊现象。PCB板孔径太小如果PCB板的布局不合理，可能会导致热传导不畅，影响焊接质量，从而出现虚焊现象。PCB板布局不合理PCB板的设计问题VS如果工作环境湿度过高，可能会导致焊球受潮，影响...
