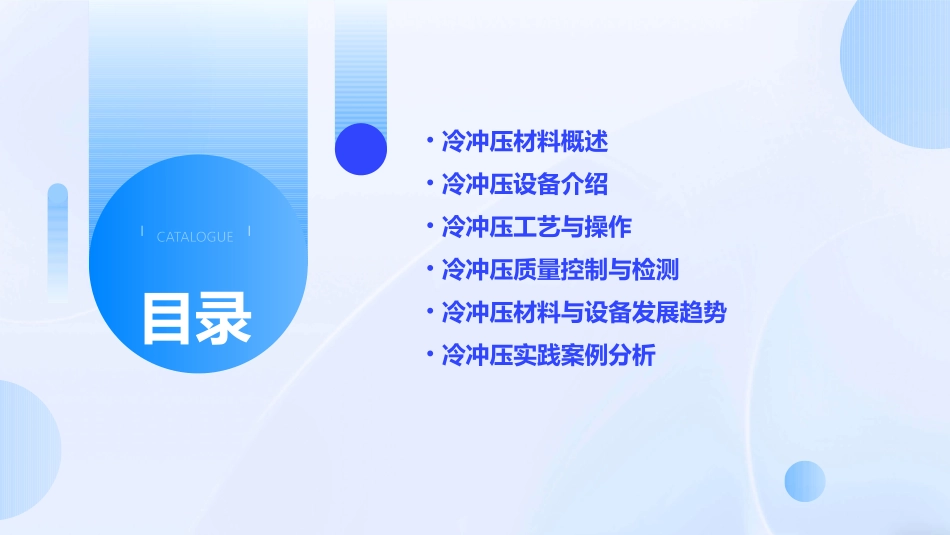

冷冲压材料和设备课件CATALOGUE目录•冷冲压材料概述•冷冲压设备介绍•冷冲压工艺与操作•冷冲压质量控制与检测•冷冲压材料与设备发展趋势•冷冲压实践案例分析冷冲压材料概述01定义冷冲压材料是指用于在冷态下进行冲压成形的金属板材或其他材料。分类根据材料的性质和用途，冷冲压材料可分为金属板材（如低碳钢、不锈钢、铝合金等）、非金属板材（如塑料板材、橡胶板材等）以及复合材料板材等。冷冲压材料定义和分类性质：冷冲压材料应具有良好的塑性、可加工性、可焊性和耐腐蚀性等性质，以保证在冷冲压过程中不发生破裂、开裂等缺陷。要求：为了满足冷冲压工艺的要求，冷冲压材料应具备以下要求低的屈服强度和高的延伸率，以保证材料在冲压过程中易于变形。均匀的组织和机械性能，以防止在冲压过程中出现局部变形或开裂。良好的表面质量，以保证冲压件的外观质量和精度。良好的尺寸稳定性，以防止在冲压过程中发生尺寸变化。冷冲压材料性质和要求低碳钢板是冷冲压工艺中最常用的材料之一，广泛应用于汽车、家电、建筑等领域。低碳钢不锈钢板具有良好的耐腐蚀性和美观性，主要用于制造食品机械、医疗器械、装饰材料等。不锈钢铝合金板具有轻质、高强度和良好的导电性能，在航空航天、轨道交通、电子等领域得到广泛应用。铝合金塑料板材在冷冲压工艺中主要用于制造一些轻质、美观的制品，如玩具、日用品等。塑料板材常见冷冲压材料及其应用领域冷冲压设备介绍02根据冲压工艺的不同，冷冲压设备可分为机械压力机、液压机、伺服压力机等。冷冲压设备分类冷冲压设备通过电机或液压驱动，将能量转化为冲头的冲击力，使冲头对材料进行冲压成型。工作原理冷冲压设备分类及工作原理结构简单、操作方便、效率高，但噪音大、精度较低。机械压力机液压机伺服压力机结构紧凑、冲压力大、调节范围广，但速度较慢、精度受油温影响。高精度、高速度、高能效，可实现复杂曲线的冲压，但成本较高。030201常见冷冲压设备结构和特点生产批量冲压材料产品精度生产成本冷冲压设备的选择原则01020304大批量生产适合选用高效、高精度的设备，小批量生产可选用普通设备。不同材料对冲压设备的要求不同，需根据材料的强度、硬度等特性选择合适的设备。产品精度高时，应选择精度高、稳定性好的设备。在满足生产需求的前提下，应尽量选择成本低、维护方便的设备。冷冲压工艺与操作03后续处理包括去毛刺、清洗、防锈等处理，以获得符合要求的制品。制品取出待冲压完成后，将制品从模具中取出。冲压操作将板材放置在模具中，通过冲床施加压力，使板材变形并填充模具形状。板材准备选择适当的板材，并进行清洗和切割，以确保其符合冲压要求。模具安装根据产品要求选择合适的模具，并安装在冲床上。冷冲压基本工艺流程操作技巧•控制冲压速度：适当控制冲床的运行速度，避免过快导致制品变形或破损。•模具润滑：定期对模具进行润滑，以减少摩擦和磨损，提高冲压质量。冷冲压操作技巧与注意事项•保持清洁：保持冲床和模具的清洁，防止杂质和异物对制品造成不良影响。冷冲压操作技巧与注意事项注意事项•安全操作：遵守冲床安全操作规程，如佩戴安全帽、手套等防护用品，避免发生事故。•定期检查：定期对冲床和模具进行检查和维护，确保其正常运行和延长使用寿命。•记录与分析：详细记录冲压过程中的参数和数据，以便后续分析和优化。01020304冷冲压操作技巧与注意事项参数调整•压力调整：根据板材的厚度和硬度，调整冲床施加的压力，以确保制品顺利成型。•速度调整：根据制品的复杂程度和精度要求，调整冲床的运行速度，实现高效生产。冷冲压工艺参数调整与优化工艺优化•材料选择：选用性能优异的板材和冲压油等材料，提高制品的强度和表面质量。•模具优化：针对制品的形状和结构特点，优化模具设计，降低冲压难度和提高制品质量。•技术更新：关注行业最新的冷冲压技术和设备发展动态，及时引进和应用新技术，提升企业竞争力。冷冲压工艺参数调整与优化冷冲压质量控制与检测04冷冲压件的外观应无裂纹、毛刺、变形等明显缺陷。检测方法包括目视检查和放大镜检测。外观质量冷冲压件的尺寸应符合设计图纸...
