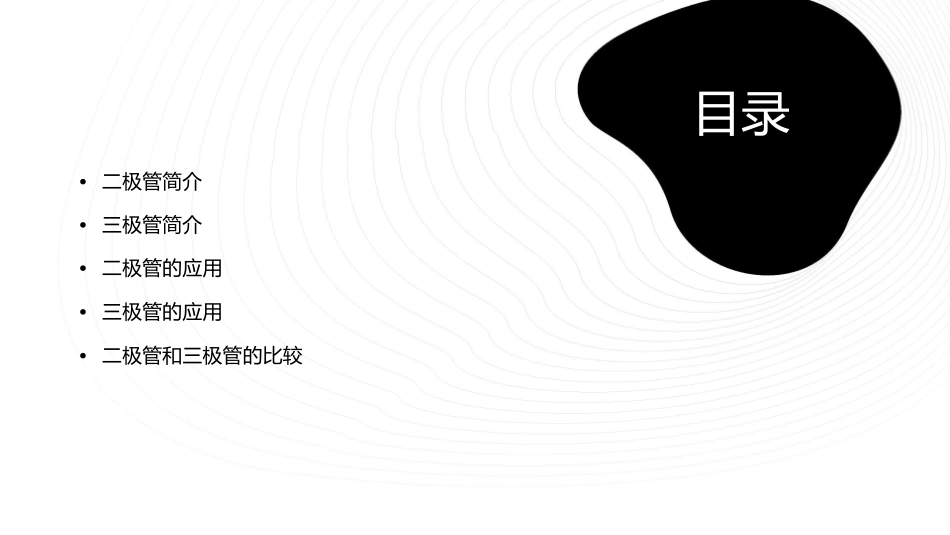

二极管和三极管的入门基础知识图解课件目录•二极管简介•三极管简介•二极管的应用•三极管的应用•二极管和三极管的比较二极管简介二极管的基本结构阴极和阳极二极管有两个主要的电极，阴极和阳极，它们由不同的半导体材料制成。PN结在二极管中，有一个特殊的区域叫做PN结，它是由阳极的P型半导体和阴极的N型半导体接触形成的。二极管的种类硅二极管和锗二极管根据使用的半导体材料，二极管可以分为硅二极管和锗二极管。肖特基二极管和PIN二极管根据其结构和工作原理，二极管还可以分为肖特基二极管、PIN二极管等多种类型。三极管简介三极管的基本结构发射极（Emitter）010203三极管中发出电子的电极，电流由集电极注入并从发射极流出。基极（Base）控制极，用于调节输入的电流大小，从而控制集电极电流的大小。集电极（Collector）收集电子的电极，电流从这里流入。三极管的种类NPN型电流从基极流向集电极，基极电压低于集电极。PNP型电流从集电极流向基极，基极电压低于集电极。三极管的工作原理放大作用通过控制基极电流的大小，实现对集电极电流的控制，实现信号的放大。开关作用当基极电流达到一定值时，三极管进入饱和状态，相当于开关闭合；当基极电流减小到一定值时，三极管进入截止状态，相当于开关断开。二极管的应用整流电路整流电路半波整流全波整流利用一个二极管，将交流电的正负半周分别整流，输出直流电。利用两个二极管，将交流电的正负半周都整流，提高输出直流电压。利用二极管的单向导电性，将交流电转换为直流电。检波电路STEP03利用二极管将调相信号转换为低频信号。调相检波STEP02调频检波利用二极管将调频信号转换为低频信号。STEP01检波电路利用二极管的开关特性，将调频信号或调相信号从高频信号中分离出来。稳压电路010203稳压电路简单稳压线性稳压利用二极管和相关元件，保持输出电压的稳定。利用二极管和电阻实现简单的稳压电路。利用集成稳压器实现线性稳压，具有较好的稳压效果。三极管的应用放大电路总结词利用三极管的放大作用，将微弱的电信号转换成较强的输出信号。详细描述放大电路是三极管最基本的应用之一，通过合理设置基极、集电极和发射极的电压和电流，实现对输入信号的放大，广泛应用于音频放大、通信系统等领域。开关电路总结词利用三极管的开关特性，实现对电路的通断控制。详细描述在开关电路中，三极管起到开关的作用，通过控制基极的输入信号，使三极管在饱和导通和截止两种状态之间切换，从而实现电路的通断控制，广泛应用于继电器、电机控制等领域。振荡电路总结词利用三极管的放大和开关特性，实现信号的振荡。详细描述振荡电路是利用三极管的放大和开关特性，通过正反馈和选频网络，使电路产生自激振荡，产生一定频率和幅度的振荡信号，广泛应用于信号发生器、无线通信等领域。二极管和三极管的比较工作原理的比较总结词二极管和三极管在电路中的工作原理存在显著差异。详细描述二极管是一种单向导电元件，它只允许电流在一个方向上流动。而三极管则是一种电流控制元件，通过基极电流的控制实现对集电极和发射极电流的调节。应用场景的比较总结词详细描述二极管和三极管在电路中的应用场景各有侧重。二极管广泛应用于整流、检波、稳压等电路中，特别是在需要防止电流反方向流动的场合。而三极管则常用于放大电路中，通过控制基极电流实现对信号的放大。VS优缺点的比较总结词二极管和三极管在性能和适用性方面各有优缺点。详细描述二极管的优点在于其简单、可靠且成本低，但在需要放大信号的场合，三极管具有更高的放大能力和灵活性。三极管的缺点是复杂性较高，需要更多的外围元件支持其工作。
