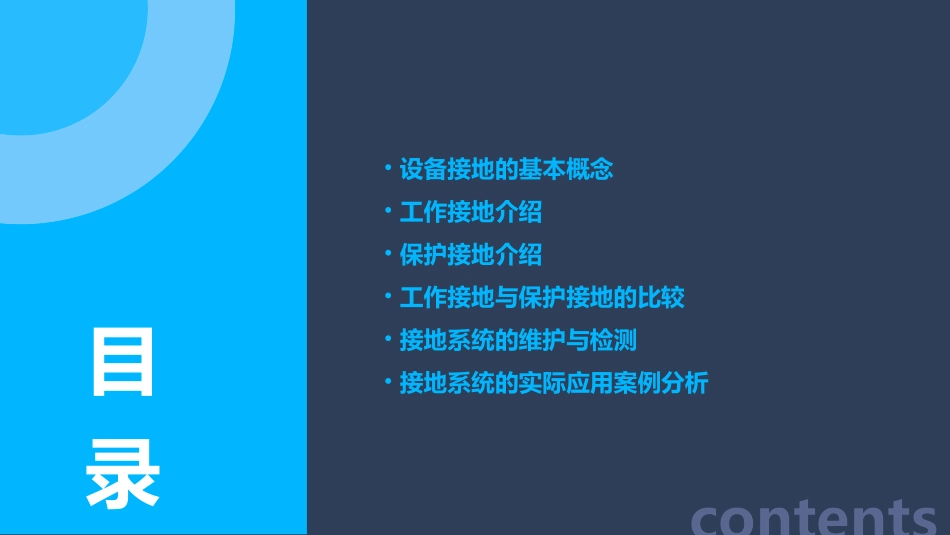

设备工作接地和保护接地介绍课件•设备接地的基本概念•工作接地介绍•保护接地介绍•工作接地与保护接地的比较•接地系统的维护与检测•接地系统的实际应用案例分析contents目录01设备接地的基本概念接地的作用保护人员安全通过接地可以将设备上的电荷导入地下，避免人员因接触设备而触电。防止设备损坏接地可以防止设备因雷击、故障等原因产生的过电压或过电流而损坏。提高设备性能接地可以减少电磁干扰，提高设备的稳定性。为满足电力系统或设备的运行要求而进行的接地，如变压器中性点的接地。工作接地为保护人身安全而进行的接地，如电器设备的金属外壳接地。保护接地接地的分类接地能够有效地将漏电电流导入地下，避免人员因触电而发生危险。保障人员安全维护设备稳定运行提高设备性能接地能够防止雷电、故障电流等对设备的冲击，保护设备不受损坏。良好的接地能够减少电磁干扰，提高设备的稳定性。030201接地的重要性02工作接地介绍•工作接地的定义：工作接地是为满足电力系统或设备的运行要求，将电力系统中的某一点接地。它为系统提供一个公共的参考电位，确保设备正常运行和工作人员的安全。工作接地的定义防止电击事故通过将设备的外壳接地，工作接地可以有效防止设备漏电时发生电击事故，保障工作人员的人身安全。提高设备运行稳定性接地能够消除外界电磁干扰对设备的影响，提高设备运行的稳定性。提供一个稳定的电位参考点工作接地为电力系统提供一个稳定的电位参考点，使得设备在运行过程中能够稳定工作。工作接地的作用将设备或电路的一点直接与大地连接，适用于电压等级较低的设备和系统。直接接地通过隔离变压器或耦合电容将设备或电路与大地连接，以减少对地电流，适用于对地电位差较大的情况。悬浮接地将设备或电路周围用导体连接起来形成一个闭合环，再将环与大地连接，以提高电磁屏蔽效果。环形接地工作接地的实施方式03保护接地介绍•保护接地是指为了防止设备带电危及人身安全和设备安全，将设备的金属外壳与大地进行连接的一种接地方式。保护接地的定义保护接地能够将设备漏电时的对地电压限制在安全范围内，防止人身触电事故的发生。保护接地能够降低设备漏电时的对地电流，减小火灾风险。保护接地能够防止设备因漏电而损坏，延长设备使用寿命。保护接地的作用在设备金属外壳上安装接地端子或接地极，并将其与大地连接。确保接地电阻值符合相关标准要求，以保证接地效果。在设备安装和维护过程中，应定期检查接地状况，确保其有效性。保护接地的实施方式04工作接地与保护接地的比较确保设备在正常工作时能可靠地与大地连接，从而提供一个基准电位，使设备能够正常工作。为了保护人身安全和设备安全，将设备的外壳或支架与大地连接，以降低触电风险。接地的目的比较保护接地工作接地适用于发电厂、变电所、输配电线路等电力系统中的设备。工作接地适用于各种设备，特别是那些容易产生静电的设备或外壳可能带电的设备，如家用电器、电子设备等。保护接地接地的适用范围比较优点：能够提高设备的稳定性和可靠性，减少电磁干扰。保护接地缺点：可能会增加设备的制造成本和维护成本，同时需要定期检查接地是否良好。工作接地缺点：可能会增加设备的维护成本，如果接地不良还会导致设备故障或损坏。优点：能够降低触电风险，保护人身安全和设备安全。010203040506接地的优缺点比较05接地系统的维护与检测定期检查接地电阻是否符合标准，确保接地系统正常工作。接地电阻检测检查接地导体与设备之间的接触是否良好，避免因接触不良引起的安全隐患。接触电阻检测对接地系统中的防雷设施进行检测，确保其正常运作。防雷设施检测接地系统的定期检测检查接地线检查接地线是否完好，有无破损或老化现象，如有需及时更换。清理接地极定期清理接地极，确保其表面清洁，无锈蚀或污垢。防腐处理对接地系统中的金属部分进行防腐处理，以提高其使用寿命。接地系统的维护保养如检测到接地电阻异常，需检查接地极、接地线等是否正常，如有故障需及时处理。接地电阻异常如检测到接触电阻异常，需检查接地导体与设备之间的连接是否牢固，如有故障需及时处理。接触电阻异常如发现...
