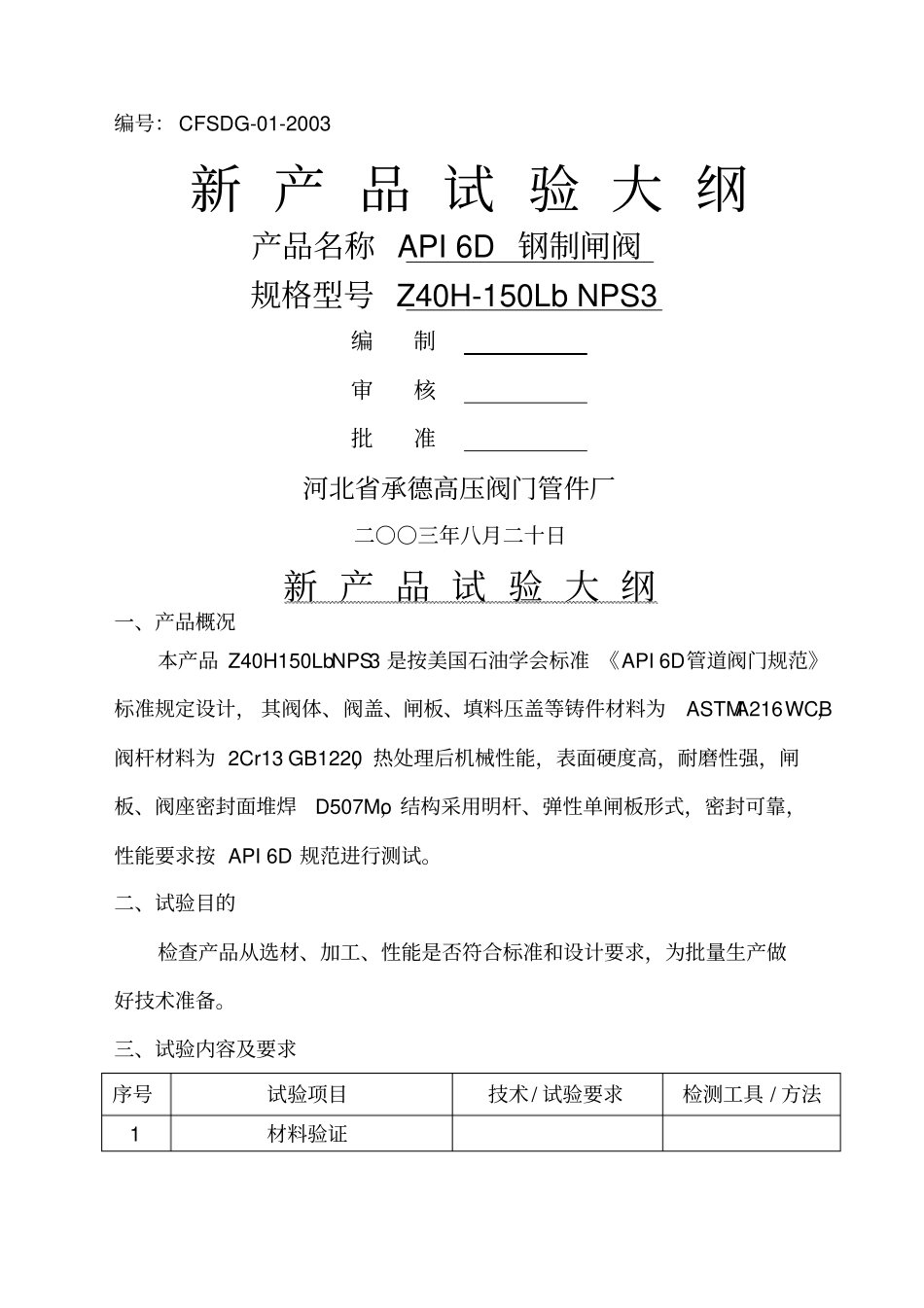

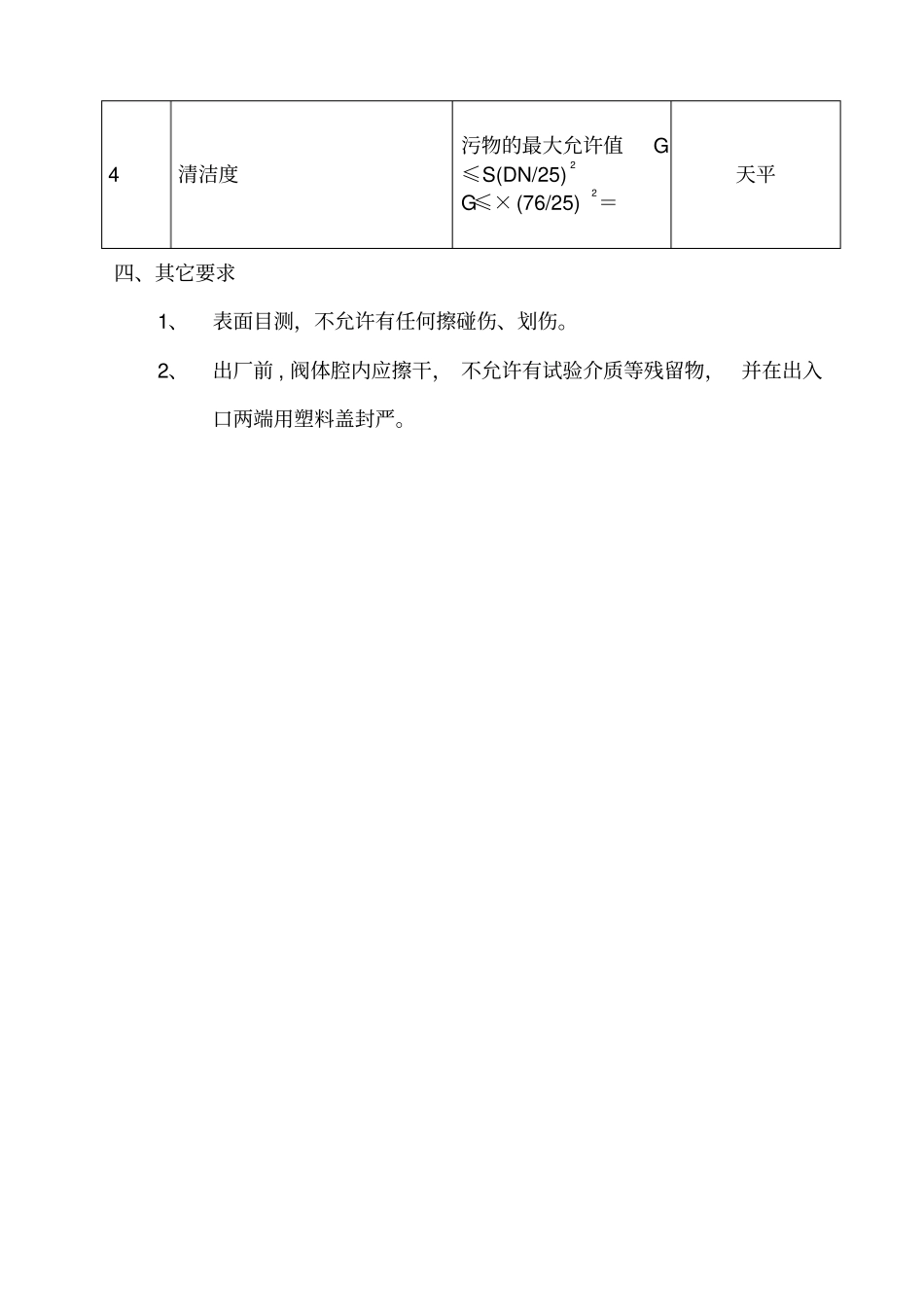

编号：CFSDG-01-2003新产品试验大纲产品名称API6D钢制闸阀规格型号Z40H-150LbNPS3编制审核批准河北省承德高压阀门管件厂二○○三年八月二十日新产品试验大纲一、产品概况本产品Z40H150LbNPS3是按美国石油学会标准《API6D管道阀门规范》标准规定设计，其阀体、阀盖、闸板、填料压盖等铸件材料为ASTMA216WCB，阀杆材料为2Cr13GB1220，热处理后机械性能，表面硬度高，耐磨性强，闸板、阀座密封面堆焊D507Mo，结构采用明杆、弹性单闸板形式，密封可靠，性能要求按API6D规范进行测试。二、试验目的检查产品从选材、加工、性能是否符合标准和设计要求，为批量生产做好技术准备。三、试验内容及要求序号试验项目技术/试验要求检测工具/方法1材料验证A、阀体、阀盖、闸板、填料压盖材料ASTMA216WCB按ASTMA216WCB级铸钢要求1、化学成份分析2、机械性能测试B、阀杆2Cr13按GB1220材料调质后硬度HB240-2801、化学成份分析2、机械性能测试3、硬度测试C、阀座、闸板密封面堆焊材料、硬度○1、阀座密封面硬度≥HRC35○2、闸板密封面硬度≥HRC40硬度测试2主要尺寸规范及扭矩、静电测试A、结构长度按API6D标准203±游标卡尺0—300B、法兰主要尺寸按的规定游标卡尺0—300C、壁厚按规定最小壁厚为壁厚测试仪D、阀杆及阀杆螺母1、阀杆φ24C112、检查T形螺纹游标卡尺0—300环塞规E、扭矩参考扭矩扭矩扳手F、静电测试闸板与阀体、阀杆与阀体之间的电阻＜10Ω万用表3试压按API6D标准A、强度试验试验压力，持续时间2分钟，试验介质为水试压机B、密封和上密封试验试验压力，持续时间2分钟，试验介质为水试压机C、低压气密封试验试验压力，持续时间2分钟，试验介质为空气试压机4清洁度污物的最大允许值G≤S(DN/25)2G≤×(76/25)2＝天平四、其它要求1、表面目测，不允许有任何擦碰伤、划伤。2、出厂前,阀体腔内应擦干，不允许有试验介质等残留物，并在出入口两端用塑料盖封严。
