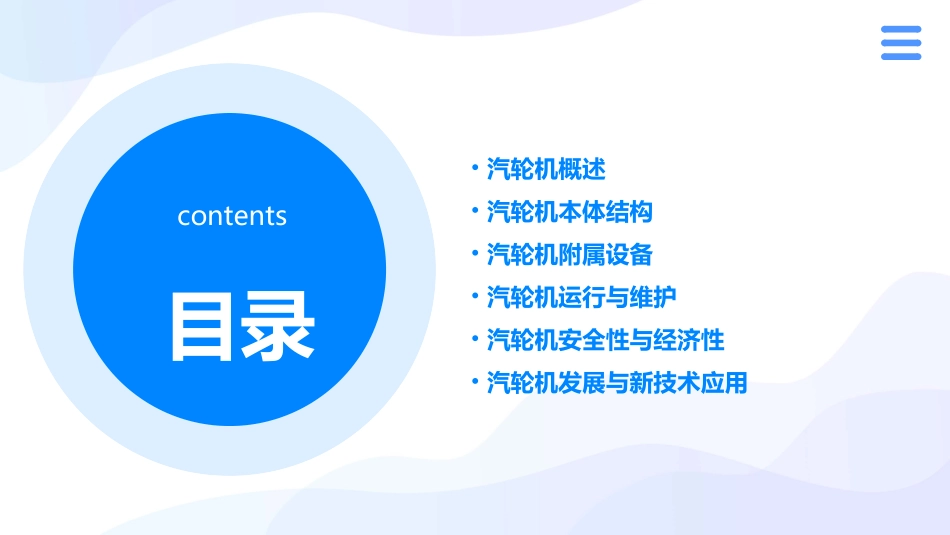

汽轮机本体结构课件目录contents•汽轮机概述•汽轮机本体结构•汽轮机附属设备•汽轮机运行与维护•汽轮机安全性与经济性•汽轮机发展与新技术应用01汽轮机概述汽轮机是一种将蒸汽能量转换为机械能的旋转式动力机械。汽轮机定义具有较高的热效率、单机功率大、适用于不同的燃料和工质等。汽轮机特点汽轮机的定义与特点蒸汽在喷嘴中膨胀加速，以高速喷射到动叶上，推动转子旋转。动叶将蒸汽的动能转化为转子的机械能，最终输出到发电机中转换为电能。蒸汽进入汽轮机后，首先经过一系列的喷嘴和动叶，将蒸汽的热能转化为汽轮机的机械能。汽轮机的工作原理根据不同的分类标准，汽轮机可分为多种类型，如按工作原理、按用途、按蒸汽参数等。汽轮机广泛应用于电力、化工、冶金等领域，作为发电机组、泵、压缩机等设备的动力源。汽轮机的分类与用途汽轮机的用途汽轮机的分类02汽轮机本体结构汽缸是汽轮机的外壳，它支撑和固定所有的内部零件，并承受所有的蒸汽压力。汽缸通常由上汽缸和下汽缸组成，中间通过法兰连接。汽缸内部通常装有导流环，用于引导蒸汽流动并减少涡流和损失。上汽缸与下汽缸之间的空间形成蒸汽室，蒸汽室与外界通过蒸汽管道连接。汽缸的底部通常装有排汽管，用于将蒸汽排入凝汽器。汽缸喷嘴室是汽轮机的一个重要组成部分，它位于汽缸内部，用于将蒸汽转化为动能。喷嘴室通常由喷嘴、喷嘴座和喷嘴盖组成。喷嘴座是喷嘴的支撑结构，喷嘴盖则封闭喷嘴室。调节阀是用来控制蒸汽流量的，它可以根据汽轮机的负荷需求来调整开度。调节阀通常由阀体、阀座、阀瓣和操作机构组成。阀体和阀座之间形成了一个密封面，阀瓣可以在这个面上移动以改变蒸汽的流量。操作机构则控制阀瓣的移动。喷嘴室与调节阀转子是汽轮机的核心转动部件，它支撑着所有的叶片并带动它们转动。转子通常由主轴、叶轮、轴套和联轴器组成。主轴是转子的主体，叶轮套在主轴上，叶片装在叶轮上，联轴器则连接转子和发电机或其他机械装置。叶片按其安装位置的不同可以分为套装叶轮上的动叶片和转子上的静叶片。静叶片安装在转子上的静叶栅上，动叶片则安装在套装于转子上的动叶轮上。叶片是汽轮机中直接将蒸汽的动能转化为机械能的部分。叶片通常由叶型、叶根和叶顶组成。叶型决定了蒸汽的流速和方向，叶根和叶顶则固定和支撑着叶片。转子与叶片汽封是用来密封蒸汽的，防止蒸汽泄漏。汽封通常分为轴端汽封、隔板汽封和围带汽封。轴端汽封主要用于密封蒸汽，隔板汽封主要用于隔热，围带汽封则主要用于防止水滴进入汽缸。轴承是支撑转子的部件，它可以使转子在汽缸中自由转动。轴承通常由轴承座、轴承盖、轴瓦和润滑系统组成。轴承座是轴承的主体结构，轴承盖封闭轴承座，轴瓦是轴承的摩擦面，润滑系统则提供润滑油以减少摩擦阻力。汽封与轴承03汽轮机附属设备将汽轮机排汽冷凝成水，并维持一定的真空度。凝汽器循环水系统凝结水系统为凝汽器提供冷却水，包括冷却水泵、冷却塔和循环水泵。收集凝汽器产生的凝结水，并输送到给水系统。030201凝汽设备利用汽轮机抽汽加热给水，提高给水温度。高压加热器利用汽轮机抽汽加热给水，提高给水温度。低压加热器除去给水中溶解的氧气和其他气体，保证给水质量。除氧器给水加热设备将凝结水升压，输送给锅炉。给水泵为冷却塔提供冷却水。循环水泵为汽轮机本体和附属设备提供空气流通，如凝汽器风机、循环水泵通风机等。风机泵与风机04汽轮机运行与维护启动准备冲转与升速并网与带负荷停机操作启动与停机操作01020304确认汽轮机及其附属设备完好，准备好启动所需的工具和仪器，制定启动方案。调整汽轮机的进汽参数，进行冲转并逐渐升速，直至达到正常运行转速。将汽轮机并入电网，根据负荷需求逐渐增加汽轮机的进汽量。在规定的时间或条件下，逐渐减少汽轮机的进汽量，直至停机。密切监视汽轮机的各项参数，如转速、温度、压力、水位等，根据需要进行调整。监视与调整定期对汽轮机及其附属设备进行巡检，确保设备完好，及时发现并处理异常情况。巡检与维护定期进行汽轮机的各项试验，如超速试验、轴向位移试验等，以检验设备的性能和安全可靠性。定期试验对汽轮机的运行数...
