新建厂房ALC板施工方案VIP免费

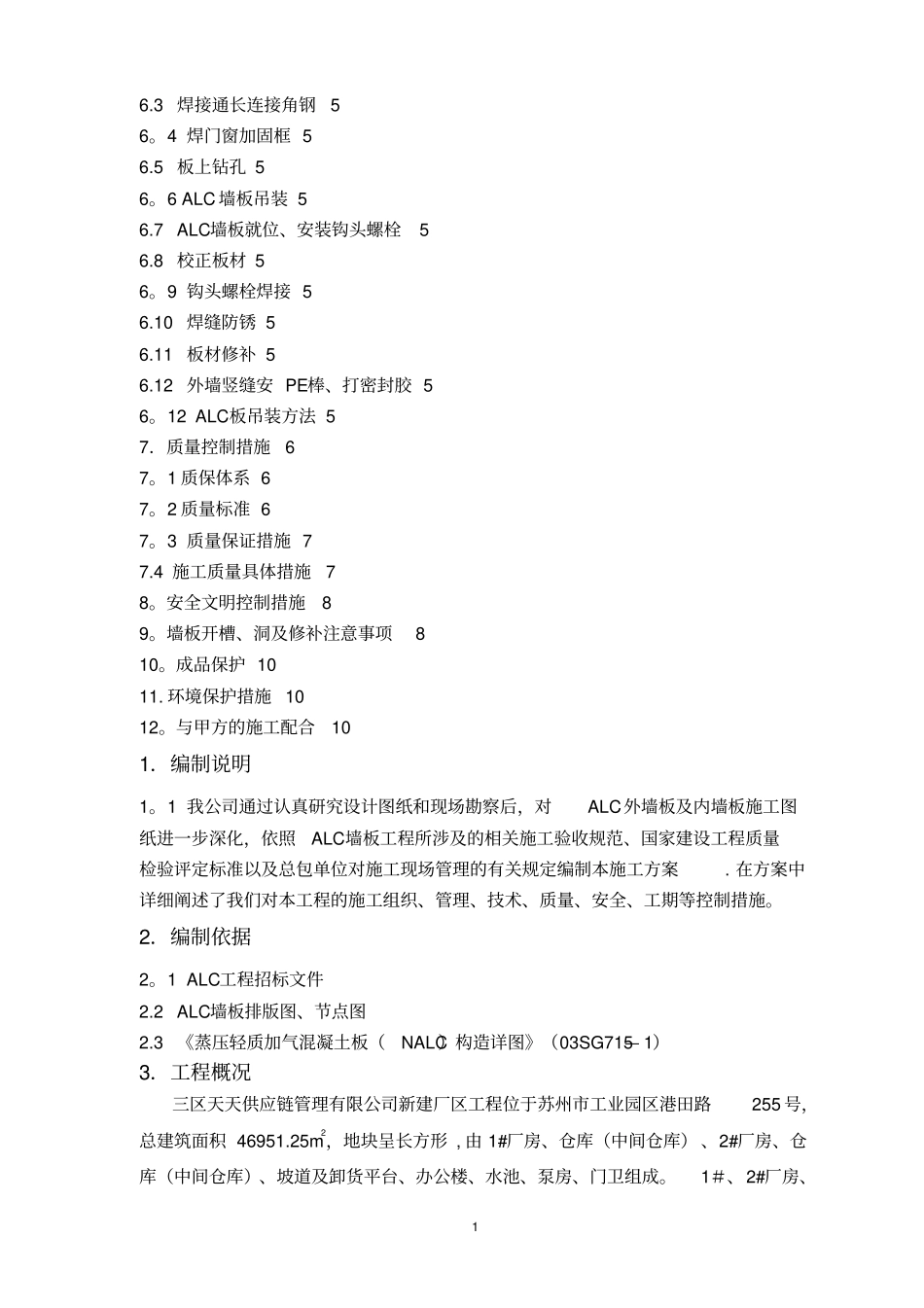

苏州天天供应链管理公司新建厂房ALC板专项施工方案苏州嘉盛建设工程有限公司目录1．编制说明12．编制依据13．工程概况14．施工组织25．施工准备25.1技术准备25.2施工现场平面布置35。3劳动力计划35.4施工机械设备45。5材料进场计划46．施工技术46。1ALC外墙板安装工艺46。2放线416.3焊接通长连接角钢56。4焊门窗加固框56.5板上钻孔56。6ALC墙板吊装56.7ALC墙板就位、安装钩头螺栓56.8校正板材56。9钩头螺栓焊接56.10焊缝防锈56.11板材修补56.12外墙竖缝安PE棒、打密封胶56。12ALC板吊装方法57．质量控制措施67。1质保体系67。2质量标准67。3质量保证措施77.4施工质量具体措施78。安全文明控制措施89。墙板开槽、洞及修补注意事项810。成品保护1011.环境保护措施1012。与甲方的施工配合101．编制说明1。1我公司通过认真研究设计图纸和现场勘察后，对ALC外墙板及内墙板施工图纸进一步深化，依照ALC墙板工程所涉及的相关施工验收规范、国家建设工程质量检验评定标准以及总包单位对施工现场管理的有关规定编制本施工方案.在方案中详细阐述了我们对本工程的施工组织、管理、技术、质量、安全、工期等控制措施。2．编制依据2。1ALC工程招标文件2.2ALC墙板排版图、节点图2.3《蒸压轻质加气混凝土板（NALC）构造详图》（03SG715—1）3．工程概况三区天天供应链管理有限公司新建厂区工程位于苏州市工业园区港田路255号，总建筑面积46951.25m2，地块呈长方形,由1#厂房、仓库（中间仓库）、2#厂房、仓库（中间仓库）、坡道及卸货平台、办公楼、水池、泵房、门卫组成。1＃、2#厂房、2仓库南北长约73m,东西宽约131.4m；卸货平台南北宽约39.8m，东西长131。4m；坡道为不规则弧形位置呈南北走向，并且由南向北下坡，南北跨度114。28m，东西宽9m~23m。1#、2＃厂房、仓库地上2层,檐口高度为23.2m，最大建筑高度26.5m，工程室内地坪标高±0。000标高相当于国家85高程的3。550m，设计使用年限为50年，安全等级为二级,框架结构抗震等级为三级。本工程所涉及ALC挂板工程的主要为1#厂房及2＃厂房内外墙,墙板厚度为100mm，安装规模约2万㎡，安装高度11米左右,挂板间设置钢柱连接固定。4．施工组织4.1根据该工程的特点及要求，我项目部确立以项目经理为核心的项目经理部领导班子，实行项目经理负责制，以确保本工程的顺利实施。4。2项目管理组织机构5．施工准备5。1技术准备5。1．1根据设计院的施工图纸做ALC墙板深化设计,深化设计的排版图、节点图经总包确认、设计院盖章后，作为ALC外墙板加工、安装、验收的依据。5.1．2组织施工管理人员、技术人员对图纸进行自审，认真熟悉图纸并且参加设计交底和图纸会审。(1）1＃、2＃厂房为双层物流周转库，一层二层为混凝土框架结构。因ALC外墙板为外挂形式，混凝土柱预制埋件要预埋标准,位置准确,待ALC外墙施工时将预埋件凿出，混凝土柱边焊接通长角钢L63*63＊6.预埋铁件时，需采用专项固定措施，防止混凝土柱浇筑时铁件跑位，如出现跑位，ALC板施工工期将无法保证。（2）考虑混凝土梁柱施工时存在结构误差,建议混凝土柱之间的钢柱施工时突出1CM,方便外墙面水平控制，调整结构误差.同时钢柱柱面处于同一平面上.5.1．3ALC板进场施工时需提供如下施工作业条件.（1）大雨篷钢结构需在长边ALC外墙板安装完成后进行安装，ALC板施工前提供雨篷大梁洞口定位及尺寸图，ALC板施工时根据图纸预留。（2）一层外墙底部400高混凝土翻边墙体因ALC板吊装需要，需在外墙ALC板吊装完毕后开始施工。ALC板与混凝土翻边之间需做出1.5cm的缝隙，在缝隙内打胶。（矮墙粉刷时需注意水泥黄沙混合比，同时不能污染ALC板底部缝口）（3）一层室内需有足够场地堆放ALC板，同时物流半挂车能够开至一层室内,叉车能在一层卸货并运输至各施工工作面。(4)方案一:一层二层均有外脚手架方案：将一层板材卸货到一层室内将二层板材卸货至二层室内。一层可将货车直接行驶至一层室内,使用叉车卸货；二层需在外架上3开一个4m宽6m高洞口，使用汽车吊从室外将板材吊至二层楼面。工人站在外墙脚手架上安装ALC板，将卷扬机固定在外脚手架上，用卷扬机将板材从出料口起吊安装。修补、打胶也使用外墙脚手架。(如汽...
