光刻与刻蚀工艺教学课件VIP免费

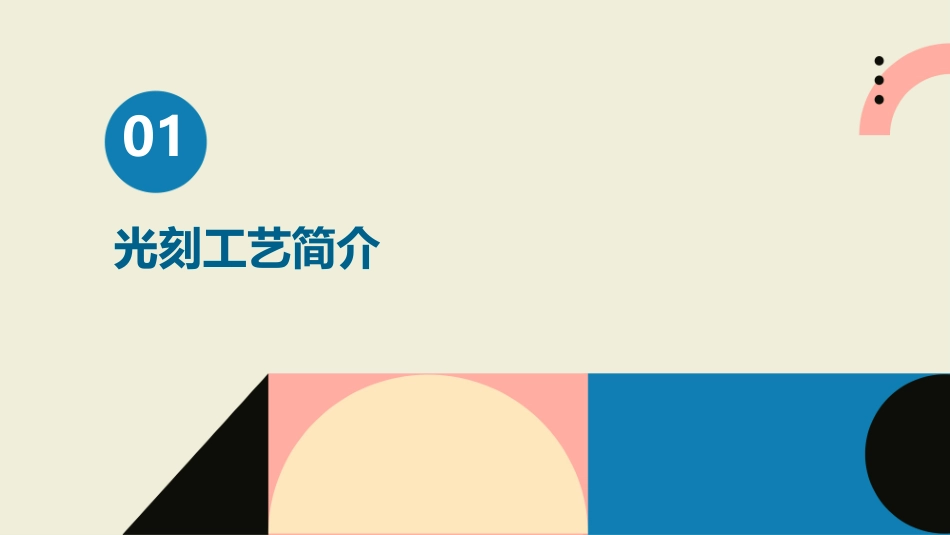

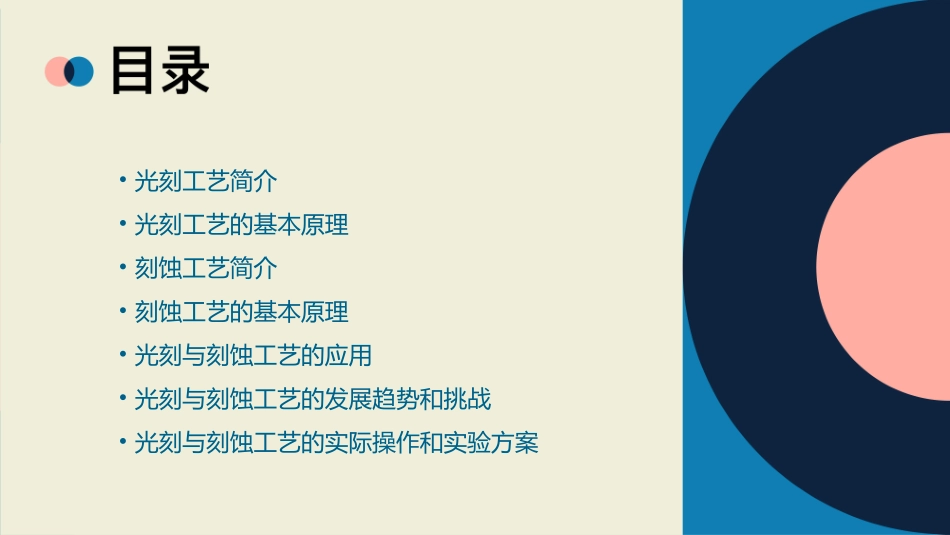

光刻与刻蚀工艺教学课件•光刻工艺简介•光刻工艺的基本原理•刻蚀工艺简介•刻蚀工艺的基本原理•光刻与刻蚀工艺的应用•光刻与刻蚀工艺的发展趋势和挑战•光刻与刻蚀工艺的实际操作和实验方案01光刻工艺简介0102光刻工艺的定义它利用光敏材料（如光刻胶）对光线的敏感特性，通过曝光和显影等步骤，将光罩上的电路图形转移到硅片上。光刻工艺是一种将电路图形从光罩（mask）转移到硅片上的微制造技术。去胶将剩余的光刻胶去除，露出硅片表面的电路图形。坚膜利用高温或紫外线等手段，使光刻胶硬化，以保护硅片表面的电路图形。显影用化学溶液将曝光后形成的光刻胶图形洗去，使电路图形转移到硅片上。涂胶将光刻胶涂敷在硅片表面，以形成一层光敏薄膜。曝光将光罩放置在硅片上，通过光线照射，将光罩上的电路图形转移到光刻胶上。光刻工艺的基本步骤光刻工艺是微制造领域中最核心的工艺之一，是实现集成电路大规模生产的关键技术。随着集成电路技术的发展，光刻工艺的分辨率和精度要求越来越高，成为制约集成电路性能和成本的重要因素。光刻工艺的发展趋势是不断追求更高的分辨率和更低的成本，同时要解决光刻工艺中的各种问题，如套刻误差、畸变等。光刻工艺的重要性02光刻工艺的基本原理光既具有波动性，又具有粒子性。在光刻工艺中，光的波动性用于照明和成像，而其粒子性则可用于能量传递和化学反应。光的波粒二象性光的干涉是指两个或多个波源的波的叠加产生加强或减弱的现象，而衍射则是波绕过障碍物后产生的弥散现象。在光刻工艺中，光的干涉和衍射现象对成像质量有着重要影响。光的干涉和衍射光的物理原理光刻胶的原理光刻胶是一种对光敏感的化学物质，在光照作用下会发生化学反应。在光刻工艺中，光刻胶被用来形成掩膜，以控制晶圆表面上的材料腐蚀或沉积。光刻胶的种类根据其作用和性质，光刻胶可分为正性光刻胶和负性光刻胶。正性光刻胶在光照部分产生交联，形成不可溶性薄膜，而负性光刻胶则在光照部分产生交联，形成可溶性薄膜。光刻胶的原理和种类曝光曝光是将掩膜图案投影到光刻胶上，使其发生化学反应。曝光的方式包括接触式曝光和非接触式曝光，其中非接触式曝光又包括扫描式曝光和投影式曝光。显影显影是将曝光后的光刻胶进行处理，使其形成与掩膜图案相反的图像。显影包括水洗、冲洗等步骤，以去除多余的光刻胶并保留所需的图像。曝光和显影的原理03刻蚀工艺简介刻蚀工艺的定义刻蚀工艺是一种制造微纳米结构的关键技术，它通过物理或化学方法来去除被刻蚀材料表面的材料，以获得所需的微观结构。刻蚀工艺广泛应用于微电子、纳米科技、生物医学等领域，是制造集成电路、微纳电子器件、微纳光学器件等的关键技术之一。曝光使用光刻机将掩膜上的图案转移到光敏材料上。选择被刻蚀的材料根据应用需求选择适合的被刻蚀材料，如硅片、玻璃、金属等。涂覆掩膜在被刻蚀材料表面涂覆一层耐腐蚀的掩膜材料，以保护不需要被刻蚀的部分。刻蚀将暴露在光敏材料上的部分进行选择性地化学或物理去除，以获得所需的微观结构。去除掩膜在完成刻蚀后，去除掩膜材料。刻蚀工艺的基本步骤刻蚀工艺可以制造出微纳米级别的结构，这是其他技术难以达到的。获得微纳米级结构提高器件性能实现新功能通过精确控制刻蚀过程，可以制造出性能更优、更可靠的器件。通过使用不同的被刻蚀材料和掩膜材料，可以开发出具有新功能和特性的器件。030201刻蚀工艺的重要性04刻蚀工艺的基本原理利用高能粒子或射线轰击靶材，使靶材表面原子获得足够的能量从而克服表面势垒而飞出靶材表面，形成具有特定形貌的薄膜。物理溅射利用离子束对材料进行溅射刻蚀，通过控制离子的能量和入射角度，实现对材料各向异性刻蚀。离子束刻蚀物理刻蚀的原理利用化学反应将薄膜材料有选择性地腐蚀，以达到刻蚀的目的。通过控制化学反应条件，使得一种材料被快速腐蚀，而另一种材料几乎不受影响，从而实现选择性刻蚀。化学刻蚀的原理选择性刻蚀化学反应利用高能离子与薄膜材料表面原子发生碰撞，使表面原子获得足够的能量从而克服表面势垒而飞出靶材表面，同时离子也可以与表面原子发生化学反应，形成具有特定形貌的薄膜。...
