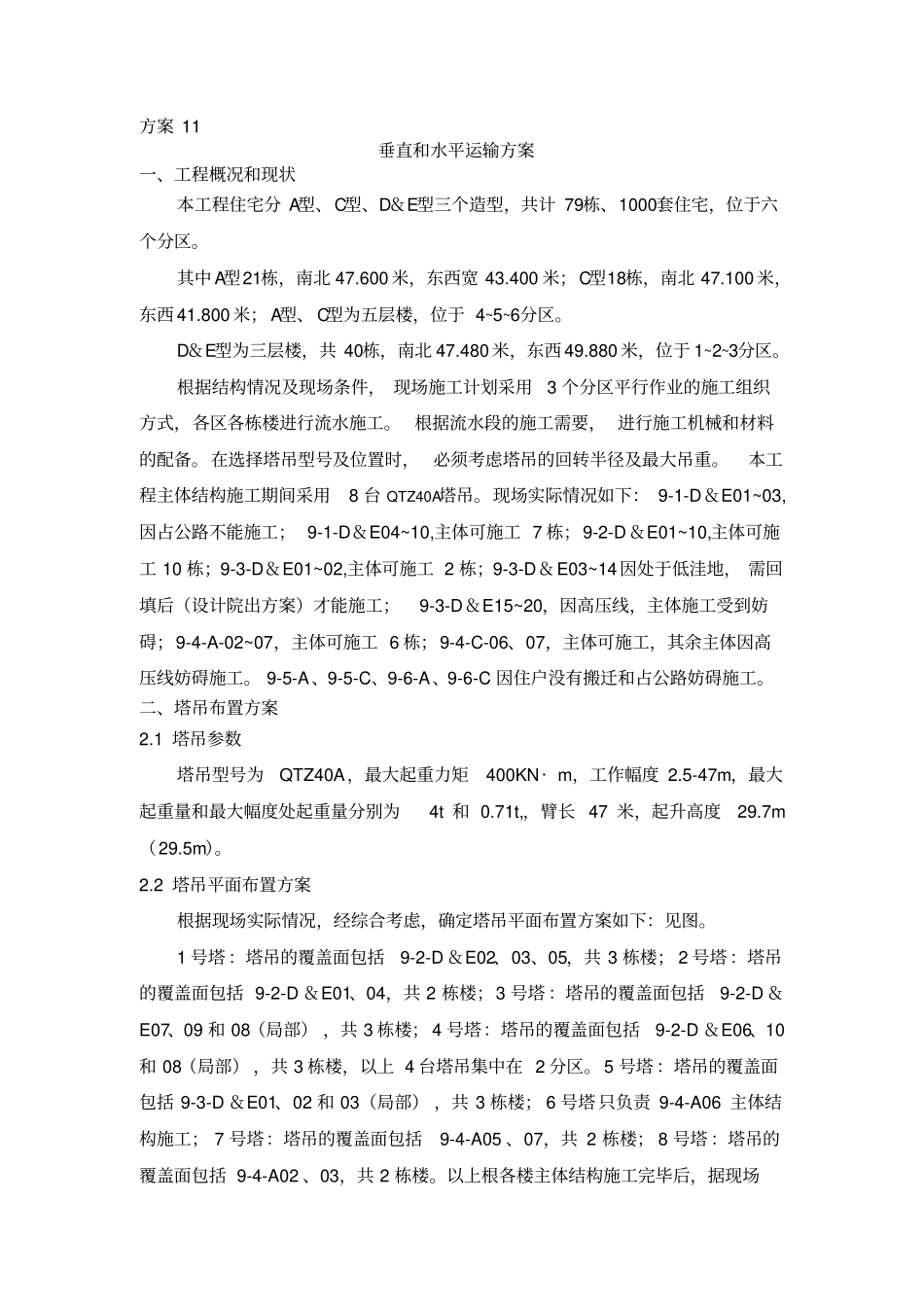

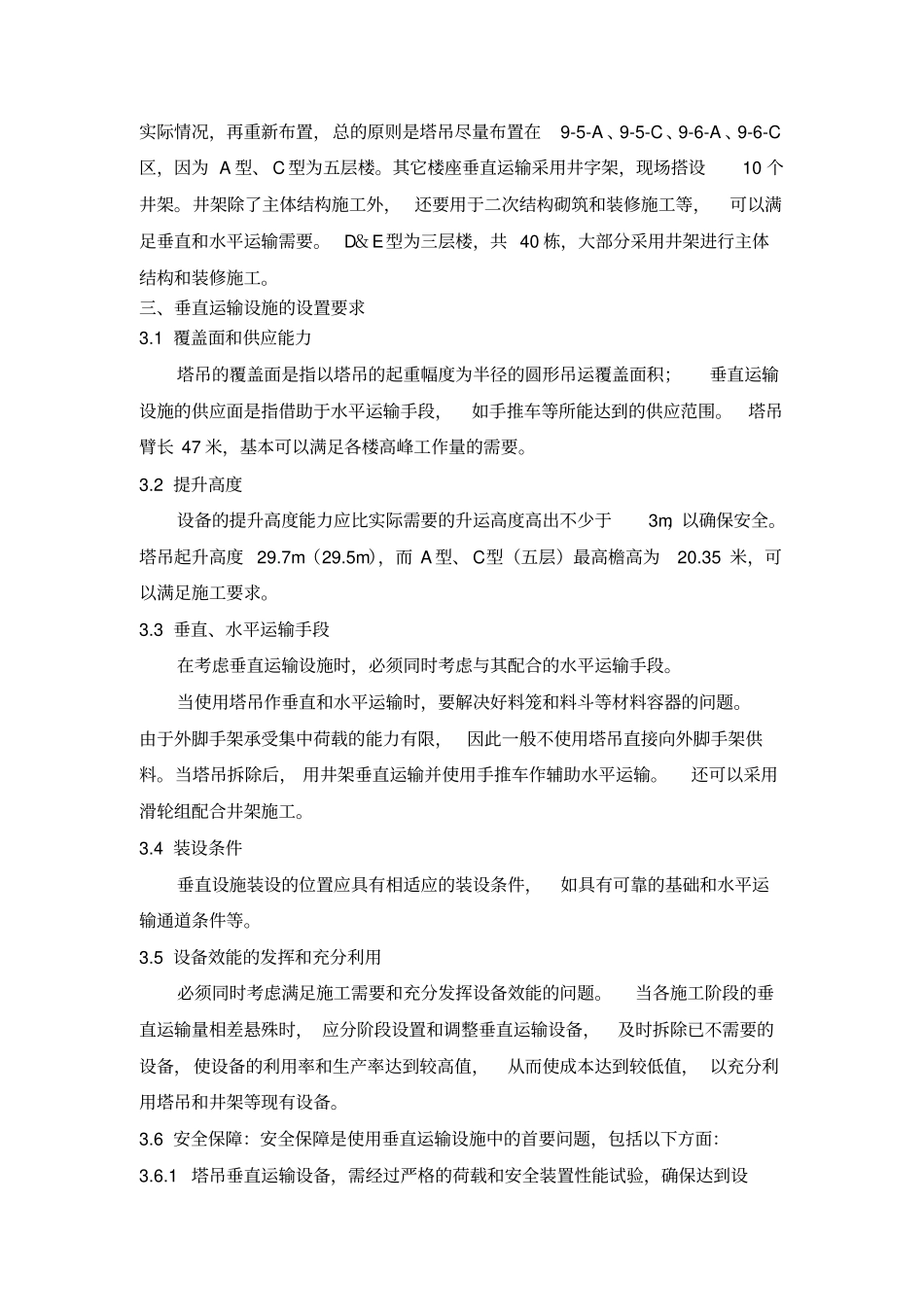

方案11垂直和水平运输方案一、工程概况和现状本工程住宅分A型、C型、D＆E型三个造型，共计79栋、1000套住宅，位于六个分区。其中A型21栋，南北47.600米，东西宽43.400米；C型18栋，南北47.100米，东西41.800米；A型、C型为五层楼，位于4~5~6分区。D＆E型为三层楼，共40栋，南北47.480米，东西49.880米，位于1~2~3分区。根据结构情况及现场条件，现场施工计划采用3个分区平行作业的施工组织方式，各区各栋楼进行流水施工。根据流水段的施工需要，进行施工机械和材料的配备。在选择塔吊型号及位置时，必须考虑塔吊的回转半径及最大吊重。本工程主体结构施工期间采用8台QTZ40A塔吊。现场实际情况如下：9-1-D＆E01~03,因占公路不能施工；9-1-D＆E04~10,主体可施工7栋；9-2-D＆E01~10,主体可施工10栋；9-3-D＆E01~02,主体可施工2栋；9-3-D＆E03~14因处于低洼地，需回填后（设计院出方案）才能施工；9-3-D＆E15~20，因高压线，主体施工受到妨碍；9-4-A-02~07，主体可施工6栋；9-4-C-06、07，主体可施工，其余主体因高压线妨碍施工。9-5-A、9-5-C、9-6-A、9-6-C因住户没有搬迁和占公路妨碍施工。二、塔吊布置方案2.1塔吊参数塔吊型号为QTZ40A，最大起重力矩400KN·m，工作幅度2.5-47m，最大起重量和最大幅度处起重量分别为4t和0.71t,，臂长47米，起升高度29.7m（29.5m）。2.2塔吊平面布置方案根据现场实际情况，经综合考虑，确定塔吊平面布置方案如下：见图。1号塔：塔吊的覆盖面包括9-2-D＆E02、03、05，共3栋楼；2号塔：塔吊的覆盖面包括9-2-D＆E01、04，共2栋楼；3号塔：塔吊的覆盖面包括9-2-D＆E07、09和08（局部），共3栋楼；4号塔：塔吊的覆盖面包括9-2-D＆E06、10和08（局部），共3栋楼，以上4台塔吊集中在2分区。5号塔：塔吊的覆盖面包括9-3-D＆E01、02和03（局部），共3栋楼；6号塔只负责9-4-A06主体结构施工；7号塔：塔吊的覆盖面包括9-4-A05、07，共2栋楼；8号塔：塔吊的覆盖面包括9-4-A02、03，共2栋楼。以上根各楼主体结构施工完毕后，据现场实际情况，再重新布置，总的原则是塔吊尽量布置在9-5-A、9-5-C、9-6-A、9-6-C区，因为A型、C型为五层楼。其它楼座垂直运输采用井字架，现场搭设10个井架。井架除了主体结构施工外，还要用于二次结构砌筑和装修施工等，可以满足垂直和水平运输需要。D＆E型为三层楼，共40栋，大部分采用井架进行主体结构和装修施工。三、垂直运输设施的设置要求3.1覆盖面和供应能力塔吊的覆盖面是指以塔吊的起重幅度为半径的圆形吊运覆盖面积；垂直运输设施的供应面是指借助于水平运输手段，如手推车等所能达到的供应范围。塔吊臂长47米，基本可以满足各楼高峰工作量的需要。3.2提升高度设备的提升高度能力应比实际需要的升运高度高出不少于3m，以确保安全。塔吊起升高度29.7m（29.5m），而A型、C型（五层）最高檐高为20.35米，可以满足施工要求。3.3垂直、水平运输手段在考虑垂直运输设施时，必须同时考虑与其配合的水平运输手段。当使用塔吊作垂直和水平运输时，要解决好料笼和料斗等材料容器的问题。由于外脚手架承受集中荷载的能力有限，因此一般不使用塔吊直接向外脚手架供料。当塔吊拆除后，用井架垂直运输并使用手推车作辅助水平运输。还可以采用滑轮组配合井架施工。3.4装设条件垂直设施装设的位置应具有相适应的装设条件，如具有可靠的基础和水平运输通道条件等。3.5设备效能的发挥和充分利用必须同时考虑满足施工需要和充分发挥设备效能的问题。当各施工阶段的垂直运输量相差悬殊时，应分阶段设置和调整垂直运输设备，及时拆除已不需要的设备，使设备的利用率和生产率达到较高值，从而使成本达到较低值，以充分利用塔吊和井架等现有设备。3.6安全保障：安全保障是使用垂直运输设施中的首要问题，包括以下方面：3.6.1塔吊垂直运输设备，需经过严格的荷载和安全装置性能试验，确保达到设计要求（包括安全要求）后才能投入使用。3.6.2设备应装设在可靠的基础上。基础应具有足够的承载力和稳定性，并设有良好的排水措施。3.6.3设备在使用前必须进行全面的检查和维修保养，确保设备完好。未经检修保养的设备不能使用。3.6.4严格遵照设备的安装程序...
