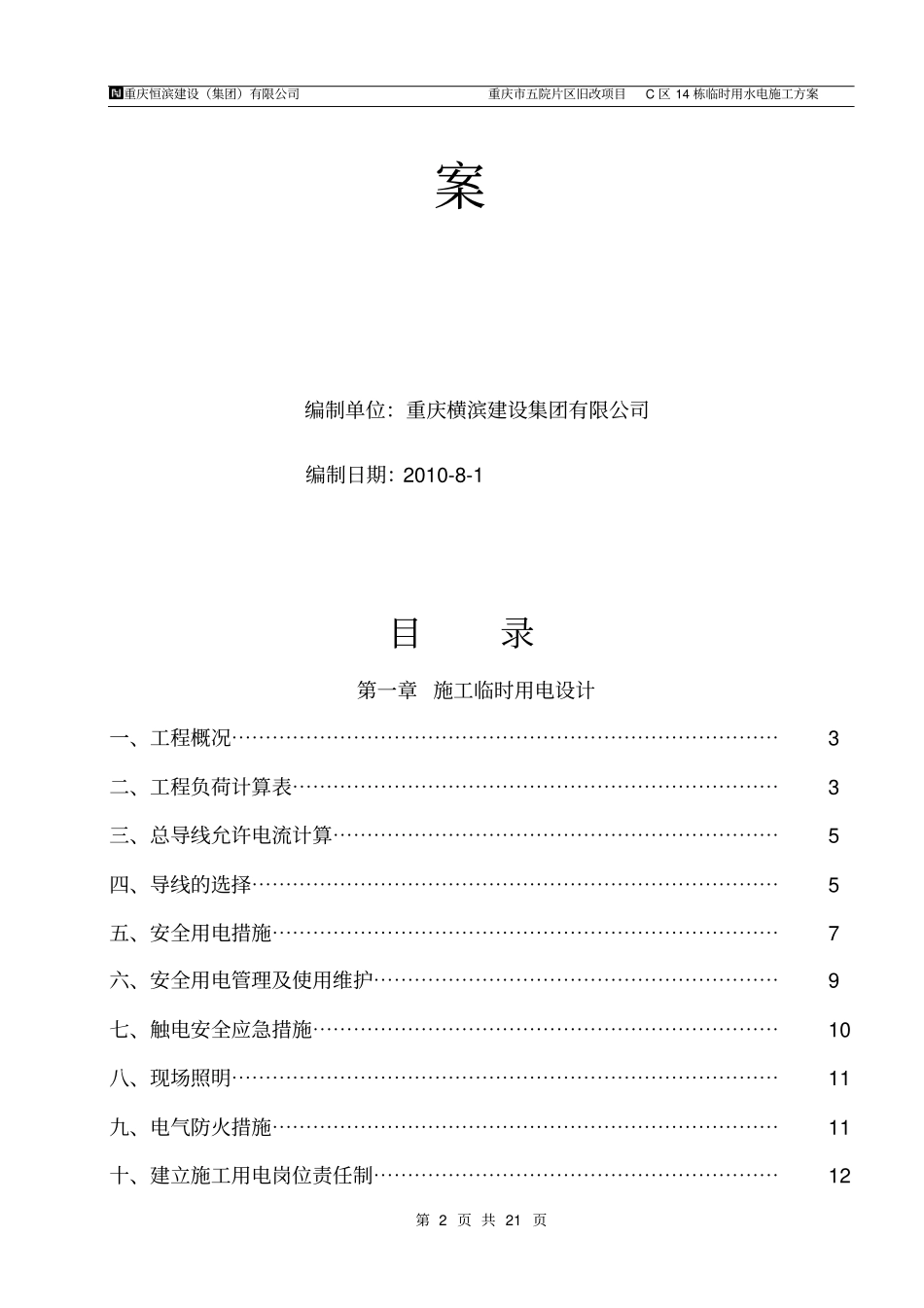

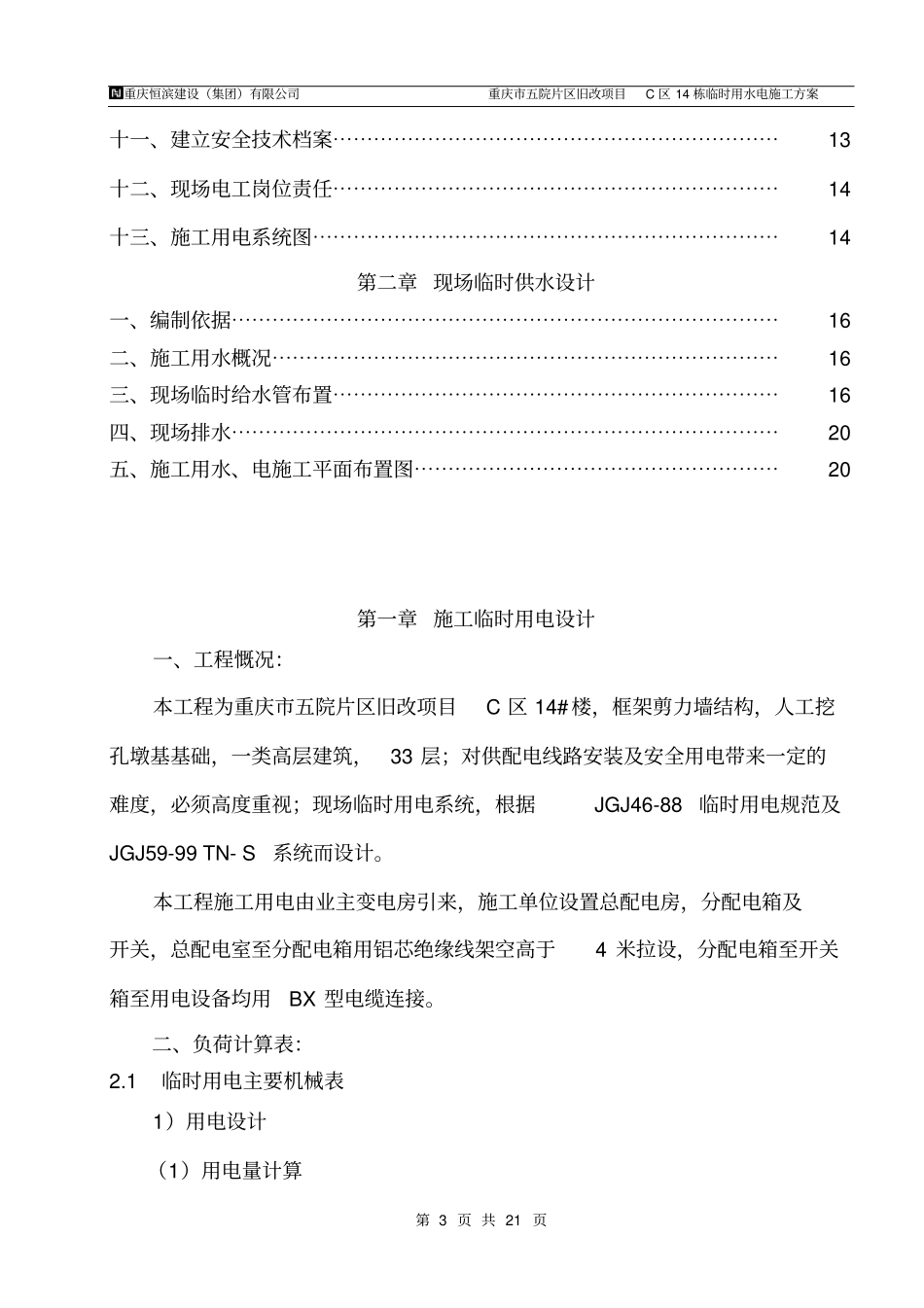

重庆市五院片区旧改项目C区14栋临时用水、电施工方重庆恒滨建设（集团）有限公司重庆市五院片区旧改项目C区14栋临时用水电施工方案第2页共21页案编制单位：重庆横滨建设集团有限公司编制日期：2010-8-1目录第一章施工临时用电设计一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、工程负荷计算表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、总导线允许电流计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5四、导线的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5五、安全用电措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7六、安全用电管理及使用维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9七、触电安全应急措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10八、现场照明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11九、电气防火措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11十、建立施工用电岗位责任制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12重庆恒滨建设（集团）有限公司重庆市五院片区旧改项目C区14栋临时用水电施工方案第3页共21页十一、建立安全技术档案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13十二、现场电工岗位责任⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14十三、施工用电系统图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14第二章现场临时供水设计一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16二、施工用水概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16三、现场临时给水管布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16四、现场排水⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20五、施工用水、电施工平面布置图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20第一章施工临时用电设计一、工程慨况：本工程为重庆市五院片区旧改项目C区14#楼，框架剪力墙结构，人工挖孔墩基基础，一类高层建筑，33层；对供配电线路安装及安全用电带来一定的难度，必须高度重视；现场临时用电系统，根据JGJ46-88临时用电规范及JGJ59-99TN-S系统而设计。本工程施工用电由业主变电房引来，施工单位设置总配电房，分配电箱及开关，总配电室至分配电箱用铝芯绝缘线架空高于4米拉设，分配电箱至开关箱至用电设备均用BX型电缆连接。二、负荷计算表：2.1临时用电主要机械表1）用电设计（1）用电量计算重庆恒滨建设（集团）有限公司重庆市五院片区旧改项目C区14栋临时用水电施工方案第4页共21页本工程主要用电机械如下表施工机械台数（台）功率（KW）施工机械台数（台）功率（KW）塔吊126电焊机210施工电梯133钢筋电渣焊机112砼输送泵190(选用柴油泵)钢筋弯曲机13搅拌机15.5钢筋切断机12.5增压水泵215切割机12.5振动器37.5钢筋调直机17.5平板振动器23圆锯12打夯机26外架功率P=1.05×[K1×(ΣP1/COS@)+K2×ΣP2+K3×ΣP3+K4×ΣP4]仅考虑动力用电、照明用电取动力用电量的5%查表得系数：K1=0.6,COS@=0.75,K2=0.6ΣPa=10KWΣPb=20KWΣP动=354.5KW总功率P=P动×1.05=372KW电流值cos3线线UPKI=225.5×1000／1.732×380×0.75=457A（2）查表选用150mm2铜芯橡皮线2.4.根据上表工地临时用电量为：根据现场机具总动力负荷计算，总动力用电功率为372KW，空压机功率94KW，办公用电功率10KW，夜间照明用电功率20KW（办公用电和夜间照明用电取动力用电的10%）。（1）总用电功率计算公式：P＝1.1（K1∑PC+K2∑Pa+K3∑Pb）重庆恒滨建设（集团）有限公司重庆市五院片区旧改项目C区14栋临时用水电施工方案第5页共21页公式中：P计算用电量（kW），即供电设备总需要容量；∑PC全部施工动力用电设备额定用电量之和。∑Pa---室内照明设备额定用电量之和。∑Pb---室外照明设备额定用电量之和K1---全部施工用电设备同时使用系数，总数10台以内时为0.75，10～30台时为0.7，30台以上时为0.6。K2---室内照明设备同时使用系数，一般为0.8。K3---室外照明设备同时使用系数，一般为1.0。1.1---用电不均匀系数。由上公式得：P=1.10X（0.60X372+0...
