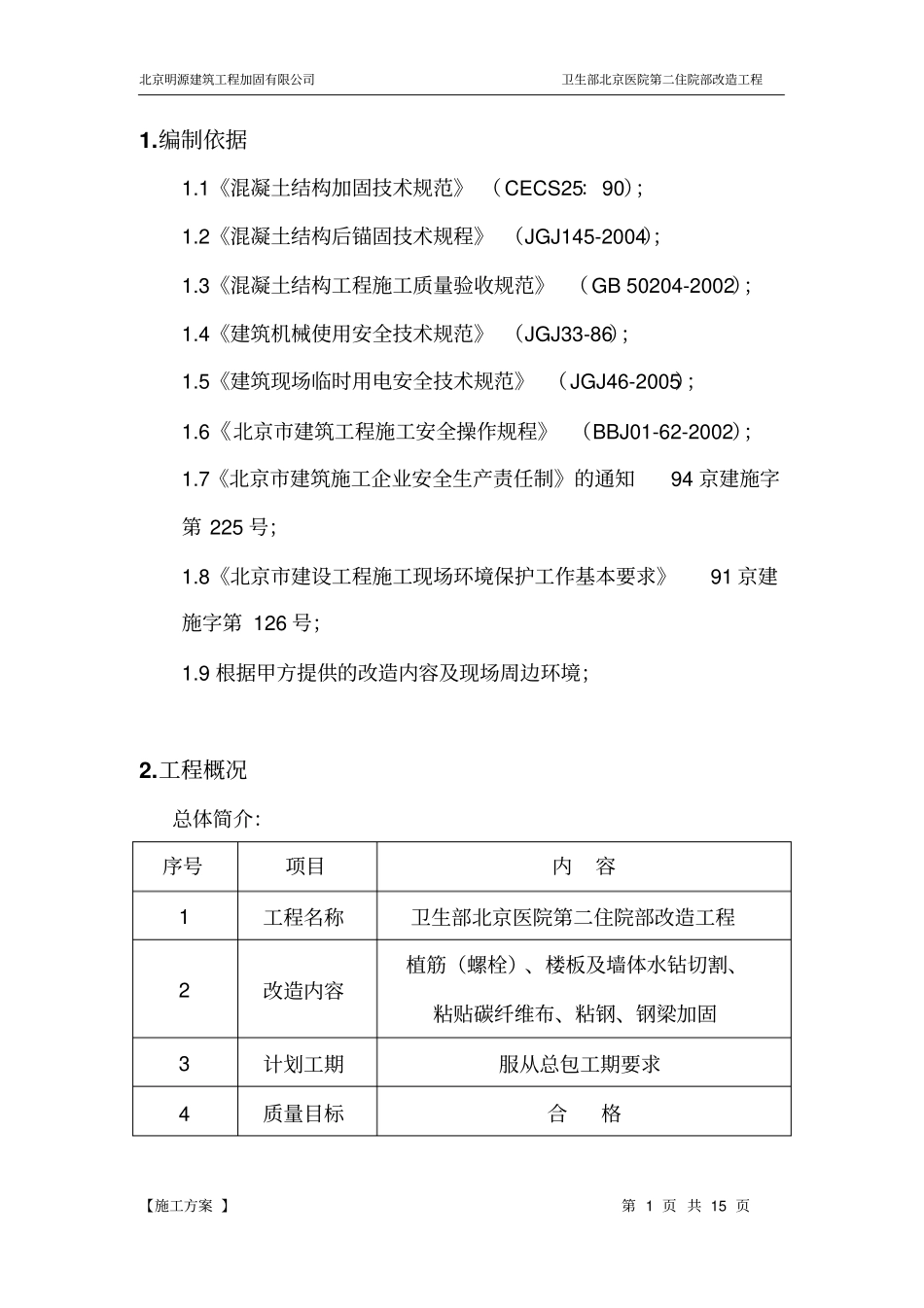

北京明源建筑工程加固有限公司卫生部北京医院第二住院部改造工程【施工方案】第1页共15页1.编制依据1.1《混凝土结构加固技术规范》（CECS25：90）；1.2《混凝土结构后锚固技术规程》（JGJ145-2004）；1.3《混凝土结构工程施工质量验收规范》（GB50204-2002）；1.4《建筑机械使用安全技术规范》（JGJ33-86）；1.5《建筑现场临时用电安全技术规范》（JGJ46-2005）；1.6《北京市建筑工程施工安全操作规程》（BBJ01-62-2002）；1.7《北京市建筑施工企业安全生产责任制》的通知94京建施字第225号；1.8《北京市建设工程施工现场环境保护工作基本要求》91京建施字第126号；1.9根据甲方提供的改造内容及现场周边环境；2.工程概况总体简介：序号项目内容1工程名称卫生部北京医院第二住院部改造工程2改造内容植筋（螺栓）、楼板及墙体水钻切割、粘贴碳纤维布、粘钢、钢梁加固3计划工期服从总包工期要求4质量目标合格北京明源建筑工程加固有限公司卫生部北京医院第二住院部改造工程【施工方案】第2页共15页3.施工部署3.1项目组织机构：根据实际情况，公司派驻施工项目班组，对工程进行总体管理，项目班设立各职能人员，对工程进行专项管理。3.2改造内容：根据施工现场及甲方提供的图纸所标注的改造部位，对地下室二层新开吊装孔的墙体进行水钻切割，对部分楼板开洞采用水钻静力切割，对新开楼板洞口进行结构加固，加固方式采用洞边粘贴碳纤维布和洞边加钢梁；对原有洞口进行封堵，封洞钢筋锚固采用植筋。具体施工详见施工图纸。项目部技术员--安全员质检员工长项目班组北京明源建筑工程加固有限公司卫生部北京医院第二住院部改造工程【施工方案】第3页共15页3.3劳动力安排详见下表：3.4机具准备：4.水钻切割施工方法4.1工艺流程：现场清理、成品保护→脚手架搭设（或搭设防护）→放线→静力切割（水钻切割）→洞边剔凿→现场清理。序号名称人数备注1现场工长1负责现场施工管理及安全检查2技术员1负责现场技术、资料、洽商等事宜3质量安全控制1负责现场质量管理及安全管理4技术工12水钻切割、粘碳纤维布、植筋及钢梁安装5合计15具体根据工程量调整序号名称单位数量1水钻台42墙锯台13角磨机把54电镐台25电锤把4北京明源建筑工程加固有限公司卫生部北京医院第二住院部改造工程【施工方案】第4页共15页4.2施工方法：4.2.1.现场清理：成品保护：将需拆除部位的周围环境清理干净，对施工现场定位放线。4.2.2.脚手架搭设（或搭设防护）：搭设脚手架至开洞部位，搭设的脚手架应满足施工的需要同时保证安全。在需开洞的部位下做好围档（防止施工污水飞溅损坏他人成品），并防止施工垃圾堆载过大。4.2.3.放线：在需要开洞的部位定位放线，经总包监理单位确认后方可施工。4.2.4.静力切割：水钻切割时沿开洞控制线内侧进行，切割前对楼板下方进行检查和围护，以防止混凝土块坠落伤人及损坏下层设施。水钻将板洞三边切断后，用绳索将混凝土块绑扎吊住，将绳索的两头固定在需拆除的板洞上面的钢管上（钢管长度大于板洞宽度）以防止其直接坠落，待板洞四周全部切割完成后，从上方将混凝土块拉起，放到堆放施工垃圾处，混凝土分块以不超过100㎏为宜，对于较大板洞要分块拆除。楼板开洞顺序须从上向下逐层进行，开洞完成后对洞口及时封挡。4.2.5.洞边剔凿：水钻切割完成后及时将洞边残留混凝土突起剔凿，钢筋用角磨机截断。4.2.6.现场清理：板洞切割并剔凿完成后及时将现场渣土清理并运至现场垃圾堆放处，对于水钻及墙锯在切割过程中，产生的污水，我们将在现场用土在地上进行围挡，防止污水溢出，且对电线进行架空，不将电气工具放在有水的地面上，当天的任务完成后，清理现场北京明源建筑工程加固有限公司卫生部北京医院第二住院部改造工程【施工方案】第5页共15页将水排净。5.植筋施工方法及验收根据施工要求：为保证施质量，施工前必须有合格证、检测报告。植筋施工完毕可在现场每规格中抽查—组，现场抽查值一般按照设计值或者按屈服值的85﹪至90﹪（因结构还需使用），如模拟实验必需达到钢筋的屈服强度值。具体检测见6页（5.3检验与实验方法）。墙体及楼板植筋，植锚深度15D。5.2施工工艺流程及方法：5.2...
