施工测量方案模板VIP专享VIP免费

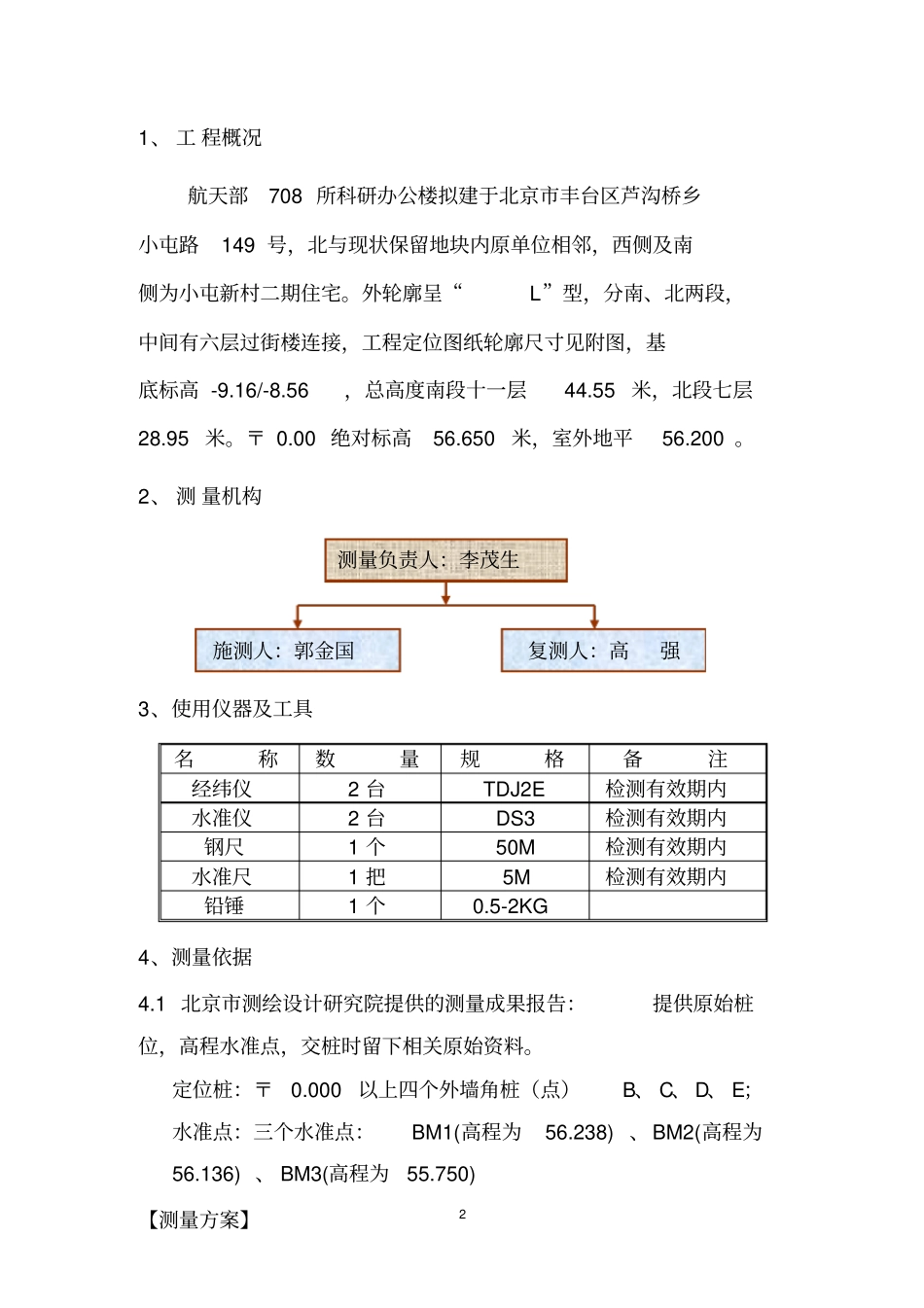

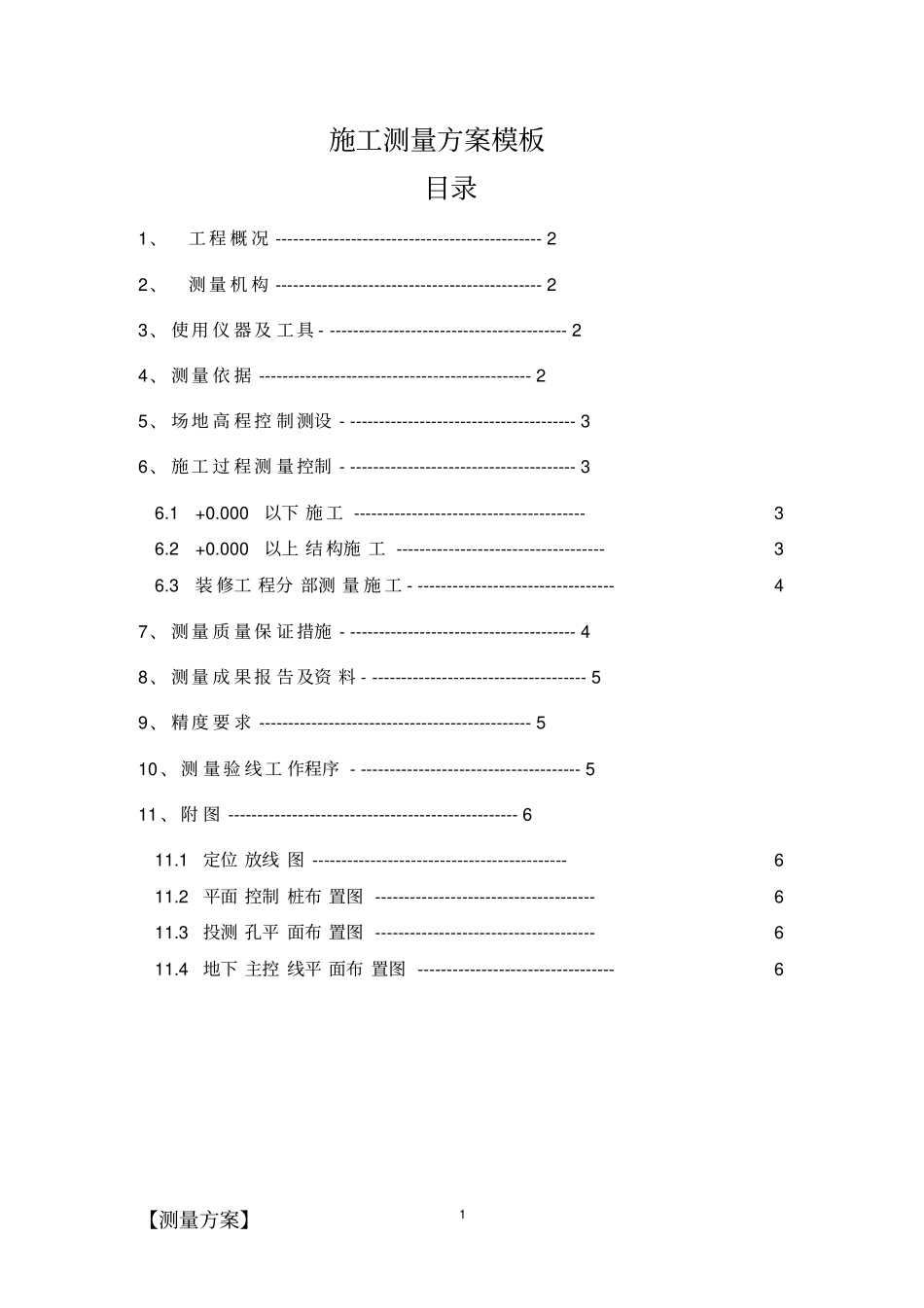

【测量方案】1施工测量方案模板目录1、工程概况----------------------------------------------22、测量机构----------------------------------------------23、使用仪器及工具------------------------------------------24、测量依据-----------------------------------------------25、场地高程控制测设----------------------------------------36、施工过程测量控制----------------------------------------36.1+0.000以下施工----------------------------------------36.2+0.000以上结构施工------------------------------------36.3装修工程分部测量施工-----------------------------------47、测量质量保证措施----------------------------------------48、测量成果报告及资料--------------------------------------59、精度要求-----------------------------------------------510、测量验线工作程序---------------------------------------511、附图--------------------------------------------------611.1定位放线图--------------------------------------------611.2平面控制桩布置图--------------------------------------611.3投测孔平面布置图--------------------------------------611.4地下主控线平面布置图----------------------------------6【测量方案】21、工程概况航天部708所科研办公楼拟建于北京市丰台区芦沟桥乡小屯路149号，北与现状保留地块内原单位相邻，西侧及南侧为小屯新村二期住宅。外轮廓呈“L”型，分南、北两段，中间有六层过街楼连接，工程定位图纸轮廓尺寸见附图，基底标高-9.16/-8.56，总高度南段十一层44.55米，北段七层28.95米。〒0.00绝对标高56.650米，室外地平56.200。2、测量机构3、使用仪器及工具名称数量规格备注经纬仪2台TDJ2E检测有效期内水准仪2台DS3检测有效期内钢尺1个50M检测有效期内水准尺1把5M检测有效期内铅锤1个0.5-2KG4、测量依据4.1北京市测绘设计研究院提供的测量成果报告：提供原始桩位，高程水准点，交桩时留下相关原始资料。定位桩：〒0.000以上四个外墙角桩（点）B、C、D、E；水准点：三个水准点：BM1(高程为56.238)、BM2(高程为56.136)、BM3(高程为55.750)测量负责人：李茂生施测人：郭金国复测人：高强【测量方案】34.2北京冠亚伟业民用建筑设计有限公司提供施工图纸：施工总平面图（建总1）、各楼层平面图（建1--建9）、建筑立面、剖面、大样图等（建10—建41）、结构施工图（结1---结47）5、场地高程控制测设从原始水准点BM1、BM2、BM3引测，附和水准线路，分别将〒0.00高程引测到拟建建筑物西围墙上、东侧建筑物外墙上，在做一固定标高控制点，每15天复测一次，每场大雨后复测一次，停工测一次，复工测一次，并出复测报告。6、施工过程测量控制6.1+0.000以下施工标高传递：以建筑物旁的高程控制点，使用塔尺和水准仪进行标高传递和标高控制。放线：使用经纬仪投测四大脚和主轴线，经校测后采用内插法测设细部轴线。6.2+0.000以上结构施工平面控制采用内控投测。首层平面投测轴线控制桩，布设内控网点，内控点做法100*100*10厚的钢板预埋后钻孔，首层以上多层在相应位置留200〓200孔。圆弧部分同时采用放大样和距离交会法结合校测，确保控制准确。标高传递：首层墙体施工完成后，将+0.000标高引测到外墙面上，+0.000以上各层的标高传递，均以首层的+0.000标高向上拉钢尺传递，各施工层校测由下面传上来的各水平线标高点。【测量方案】46.3装修工程分部测量施工地面工程：每层每个地面必须有建筑+0.500线，便于地面标高的控制，线条必须要到位、准确。门窗工程：每道门窗必须要有横、竖两条控制线。7、测量质量保证措施测量人员全部持证上岗。测量仪器设备经检验合格且在有效期内，标识保存完好。施测中保护好仪器设备，轻拿轻放，防雨淋、防暴晒，防磕碰，并随时检查周围环境、仪器完好情况。施测过程中注意自我安全防护和仪器安全防护。对施工图测量桩点必须先经过校核，校测合格后方能做各测量依据。测量工作：先内业（计算检查）；后外业（施测、调整、记录）；最后内业（成果资料整理）...
