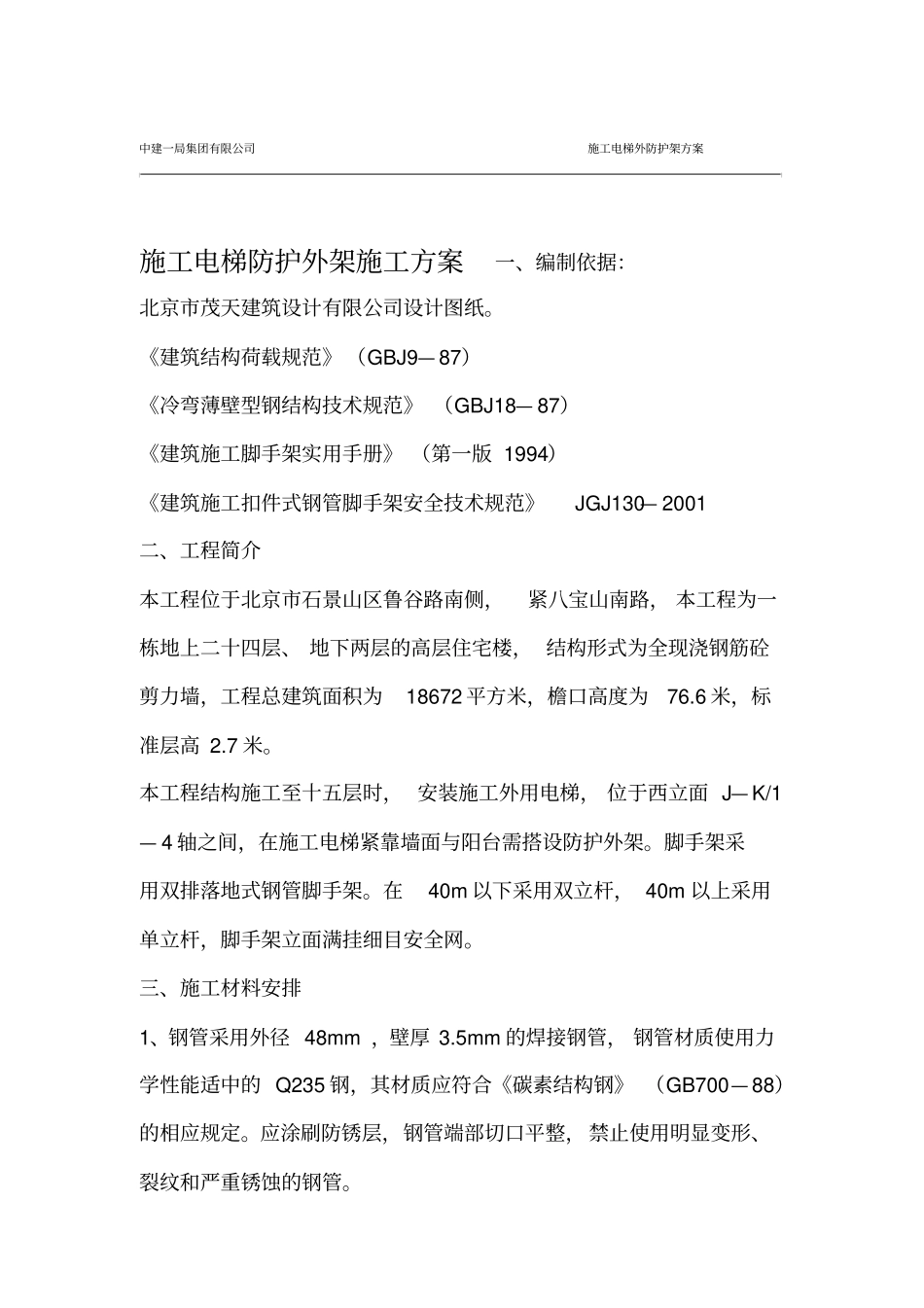

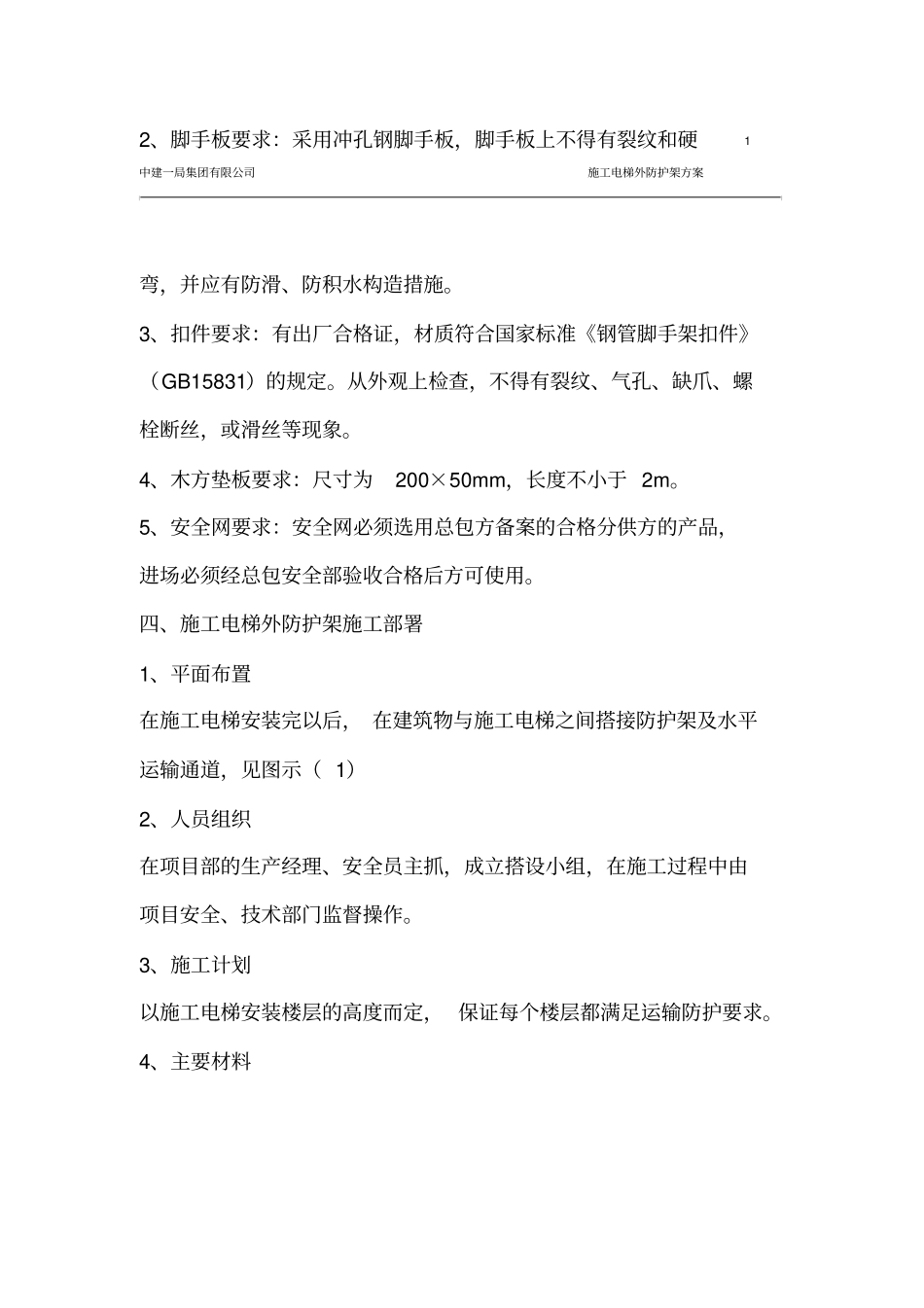

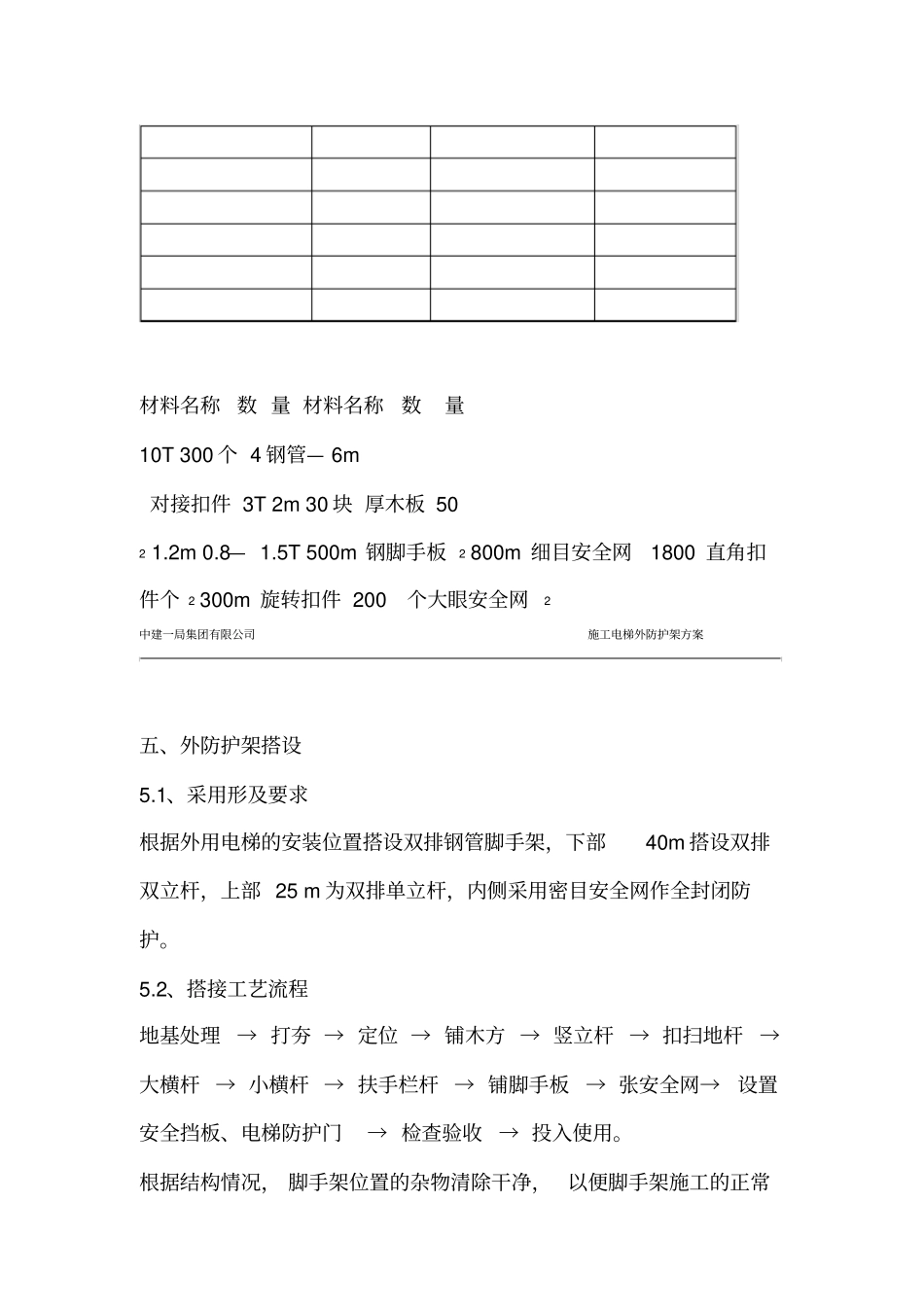

中建一局集团有限公司施工电梯外防护架方案施工电梯防护外架施工方案一、编制依据：北京市茂天建筑设计有限公司设计图纸。《建筑结构荷载规范》（GBJ9—87）《冷弯薄壁型钢结构技术规范》（GBJ18—87）《建筑施工脚手架实用手册》（第一版1994）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001二、工程简介本工程位于北京市石景山区鲁谷路南侧，紧八宝山南路，本工程为一栋地上二十四层、地下两层的高层住宅楼，结构形式为全现浇钢筋砼剪力墙，工程总建筑面积为18672平方米，檐口高度为76.6米，标准层高2.7米。本工程结构施工至十五层时，安装施工外用电梯，位于西立面J—K/1—4轴之间，在施工电梯紧靠墙面与阳台需搭设防护外架。脚手架采用双排落地式钢管脚手架。在40m以下采用双立杆，40m以上采用单立杆，脚手架立面满挂细目安全网。三、施工材料安排1、钢管采用外径48mm，壁厚3.5mm的焊接钢管，钢管材质使用力学性能适中的Q235钢，其材质应符合《碳素结构钢》（GB700—88）的相应规定。应涂刷防锈层，钢管端部切口平整，禁止使用明显变形、裂纹和严重锈蚀的钢管。2、脚手板要求：采用冲孔钢脚手板，脚手板上不得有裂纹和硬1中建一局集团有限公司施工电梯外防护架方案弯，并应有防滑、防积水构造措施。3、扣件要求：有出厂合格证，材质符合国家标准《钢管脚手架扣件》（GB15831）的规定。从外观上检查，不得有裂纹、气孔、缺爪、螺栓断丝，或滑丝等现象。4、木方垫板要求：尺寸为200×50mm，长度不小于2m。5、安全网要求：安全网必须选用总包方备案的合格分供方的产品，进场必须经总包安全部验收合格后方可使用。四、施工电梯外防护架施工部署1、平面布置在施工电梯安装完以后，在建筑物与施工电梯之间搭接防护架及水平运输通道，见图示（1）2、人员组织在项目部的生产经理、安全员主抓，成立搭设小组，在施工过程中由项目安全、技术部门监督操作。3、施工计划以施工电梯安装楼层的高度而定，保证每个楼层都满足运输防护要求。4、主要材料材料名称数量材料名称数量10T300个4钢管—6m对接扣件3T2m30块厚木板5021.2m0.8—1.5T500m钢脚手板2800m细目安全网1800直角扣件个2300m旋转扣件200个大眼安全网2中建一局集团有限公司施工电梯外防护架方案五、外防护架搭设5.1、采用形及要求根据外用电梯的安装位置搭设双排钢管脚手架，下部40m搭设双排双立杆，上部25m为双排单立杆，内侧采用密目安全网作全封闭防护。5.2、搭接工艺流程地基处理→打夯→定位→铺木方→竖立杆→扣扫地杆→大横杆→小横杆→扶手栏杆→铺脚手板→张安全网→设置安全挡板、电梯防护门→检查验收→投入使用。根据结构情况，脚手架位置的杂物清除干净，以便脚手架施工的正常进行。将脚手架基础地面整理平整夯实，沿脚手架外边设置排水沟，同时在脚手架部位浇筑50厚砼，以便雨水排水，防止雨季施工时脚手架基础泡在水中，影响脚手架使用。5.3、搭设要求及措施5.3.1、立杆立杆的对接扣件应交错布置，两个相邻立杆接头不应设在同步同跨内，两相邻立杆接头应布置在不同的步距内，各接头中心距主节点的距离不应大于步距的1/3。开始搭接立杆时，应根据实际情况放置斜撑，立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。下部双立杆必须都用扣件与同一根大横杆扣紧，不得只扣紧一根。3中建一局集团有限公司施工电梯外防护架方案在40m以上部位，单立杆与双立杆之中的一根对接，立杆的垂直偏差不大于架高的1/300，并同时控制其绝对偏差值，不大于100mm。立杆间距：纵向为1500mm，横向为2200mm。2、大横杆步距为1.5—1.8m，相邻步架的大横杆应错开布置，在立杆的里侧和外侧，以减少立杆偏心受载情况。3、小横杆，贴近立杆布置，对于双立杆，则设于双立杆之间，搭于大横杆之上，并用直角扣件扣紧，在任何情况下均不得拆除作为基本构架结构杆件的小横杆。4、连墙件本工程高度近70m，因此连墙件均采用刚性连结。根据结构墙体原予留钢管洞口或阳台上留设竖向钢管洞口进行水平拉结，按二步三跨设置，其垂直距离不大于4m，也不得大于3个大横杆的步距，水平距离为3—4.5m。采用单杆穿墙固定，单根小横杆穿过墙体，在墙体...
