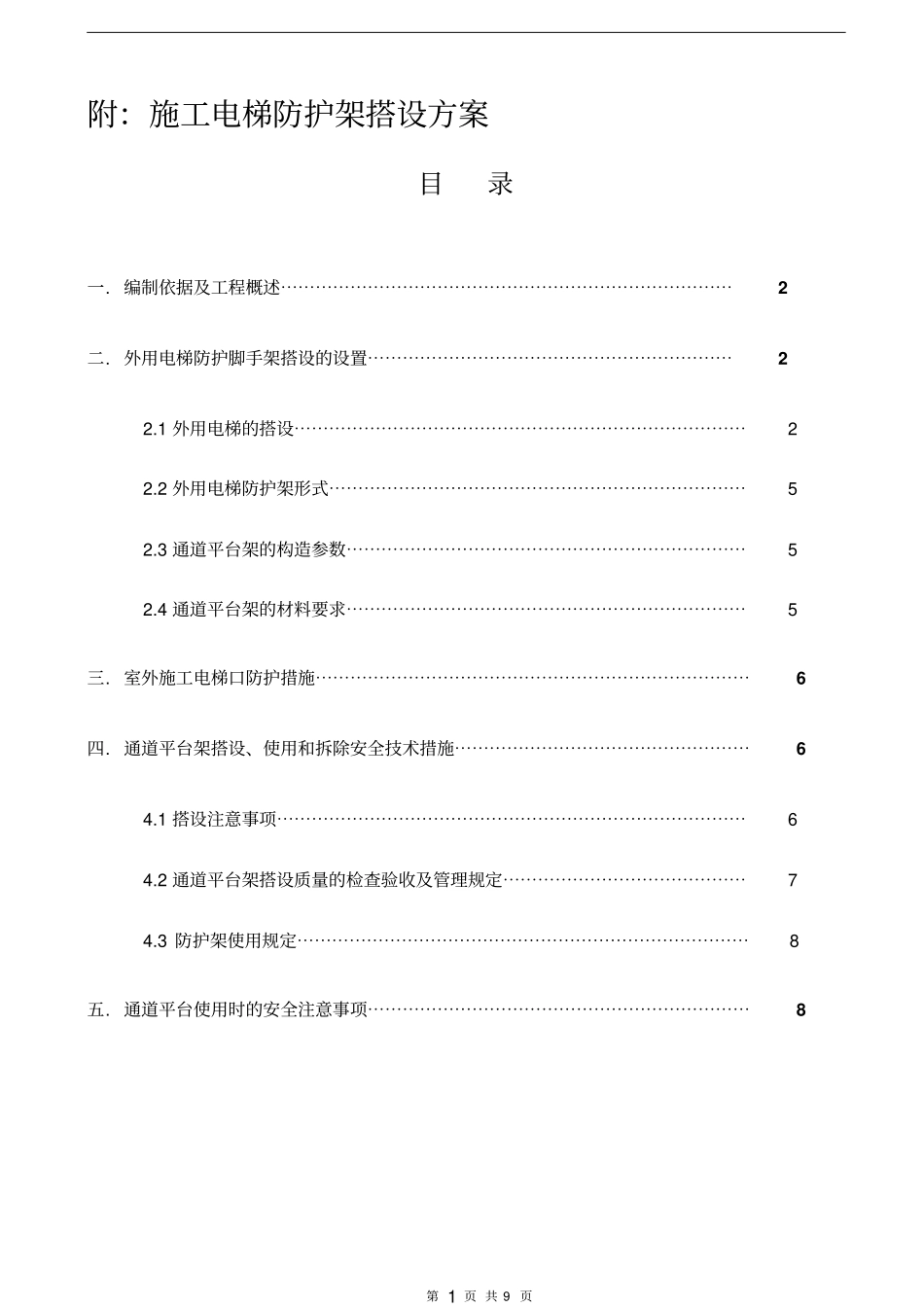

第1页共9页附：施工电梯防护架搭设方案目录一.编制依据及工程概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二.外用电梯防护脚手架搭设的设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.1外用电梯的搭设⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.2外用电梯防护架形式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.3通道平台架的构造参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.4通道平台架的材料要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5三.室外施工电梯口防护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6四.通道平台架搭设、使用和拆除安全技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64.1搭设注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64.2通道平台架搭设质量的检查验收及管理规定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74.3防护架使用规定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8五.通道平台使用时的安全注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8......学习参考一.编制依据及概述序号名称编号1《建筑结构荷载规范》GB50009-20122《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)（2002年版）3《建筑施工高处作业安全技术规范》（JGJ80-2011）4《建筑施工安全检查标准》JGJ59--20115《钢管脚手架扣件》（GB/15831-2006）6本工程施工图纸7本工程《施工组织设计》、《脚手架施工方案》本方案为XXXXX外用施工电梯防护架，搭设总高度为47.6+2=49.6m高，根据现场实际情况，采用18.05m以下部分搭设0.8m宽的双排落地式钢管防护架，18.05m以上部分为单排钢管防护架。二.外用电梯防护脚手架搭设的设置2.1外用电梯防护架的搭设外用电梯防护架自首层开始搭设，定位详见附图一。层高：首层5500mm、二层4000mm、三层4000mm、四层4600mm、五层4400mm、六层5000mm、七层5200mm、八层5000mm、九层4600mm、十层5350mm；外用电梯搭设安装完成，需搭设防护脚手架，用于施工人员及运料进出结构楼......学习参考层通道使用。防护架搭设平面布置详见附图一。2.1.1电梯脚手架底层搭设时，先垫放50厚木脚手板，离地250mm高处搭设扫地杆。立杆根据现场实际情况，除安全门位置以外的设置间距≤1.5m，步距≤2.0m。2.1.2防护架搭设采用：18.05m以下部分搭设0.8m宽的双排落地式钢管防护架，18.05m以上部分为单排钢管防护架。外立杆距离主体结构距离按现场实际尺寸确定,150-2650mm范围内。2.1.3在电梯靠近楼层处需搭设拉车平台，门桥高度1.8米左右。2.1.4立杆必须对接，立杆、大横杆的加长用对接扣件连接，立杆和大横杆相交处用直角或旋转扣件连接。相邻两根立杆的接头要错开500mm以上，并不得在同一步架内，同一步架内外和上下相邻的两根大横杆的接头也要错开。2.1.5大横杆置于小横杆之下，在立杆的内侧（为保证脚手板的牢固，在两大横杆的中间加一根横杆），用直角扣件与立杆扣紧。2.1.6钢管的接头位置：不可在同一断面，必须相互错开，各杆相交深处的端头，均要大于100mm，以防杆件滑脱。2.1.7平台搭设时，立杆距墙皮或板边200mm，平台两侧设置栏杆，并用脚手板围护，密目安全网封闭，平台面先铺50*100木枋，再满铺15厚胶合板固定牢固并设置防滑条做脚手板。2.1.8室外施工电梯口防护措施楼层电梯出入口每层每个电梯笼需要安装1个安全门（1500*1800），安全门采用标准成品。2.1.9脚手板：脚手板采用50*100木枋，再满铺15厚胶合板固定牢固并设置防滑条。所有电梯出入口必须满铺脚手板，在脚手板木枋铺好后，用8#铁丝将脚手板四角与外架横杆绑扎牢固，每块木枋与横杆的绑扎点不得少于4点。2.1.10防护设施：脚手架外要满挂全封闭式的密目式安全网。密目安全网规格采用1800×6000，用网绳绑扎在大横杆外立杆里侧。2.1.11在施工中，防护栏、安全网、脚手板未经相关部门批准，不可随意拆除。......学习参考2.1.12在电梯出口处有洞口的楼层需要用脚手板盖上。2.1.13电梯安全防护门搭设楼层门门框及其以外的防护围栏，安装楼层防护门。随着导轨架的升高，升降机达到每一层新的楼层时，...
