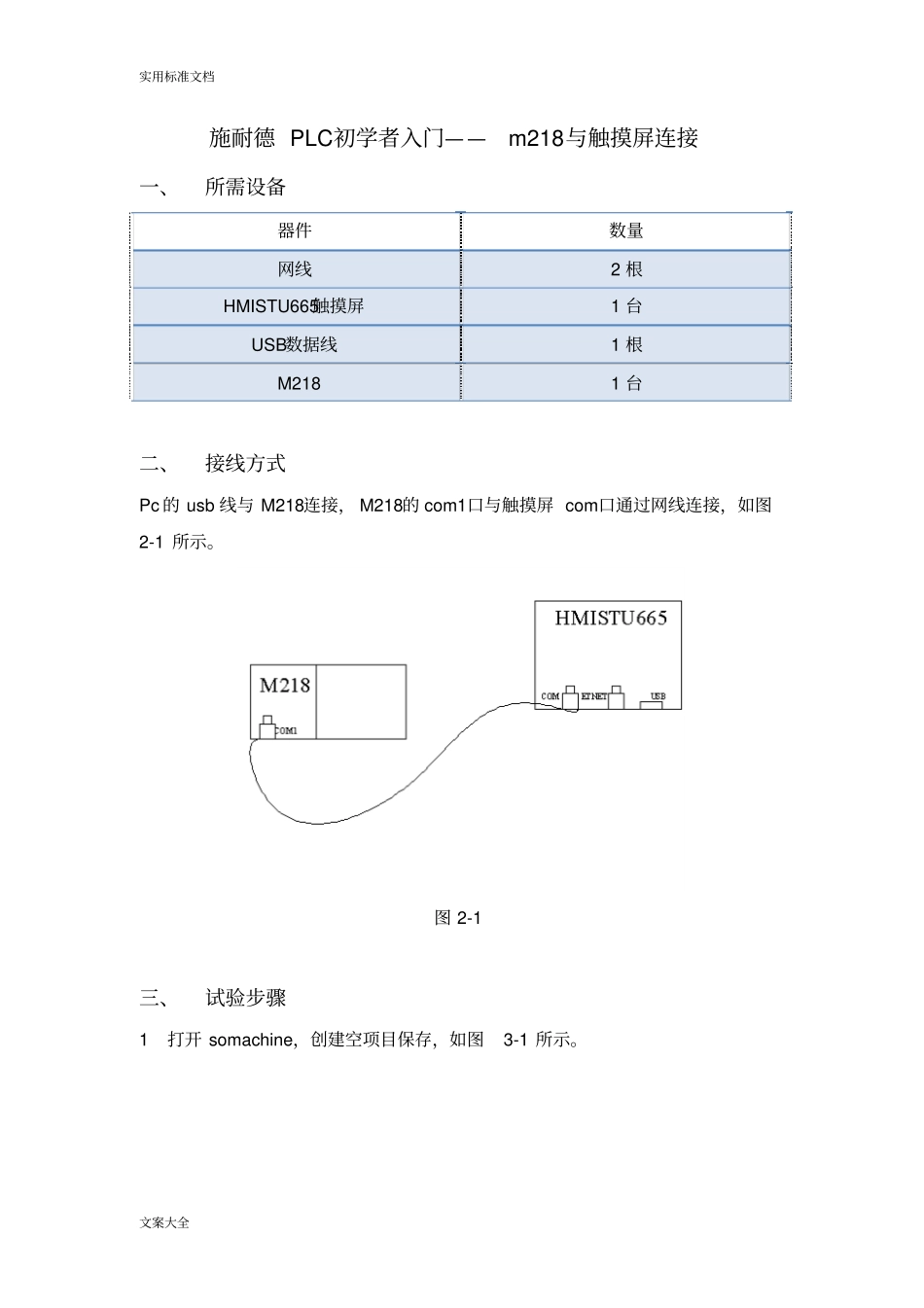

实用标准文档文案大全施耐德PLC初学者入门——m218与触摸屏连接一、所需设备器件数量网线2根HMISTU665触摸屏1台USB数据线1根M2181台二、接线方式Pc的usb线与M218连接，M218的com1口与触摸屏com口通过网线连接，如图2-1所示

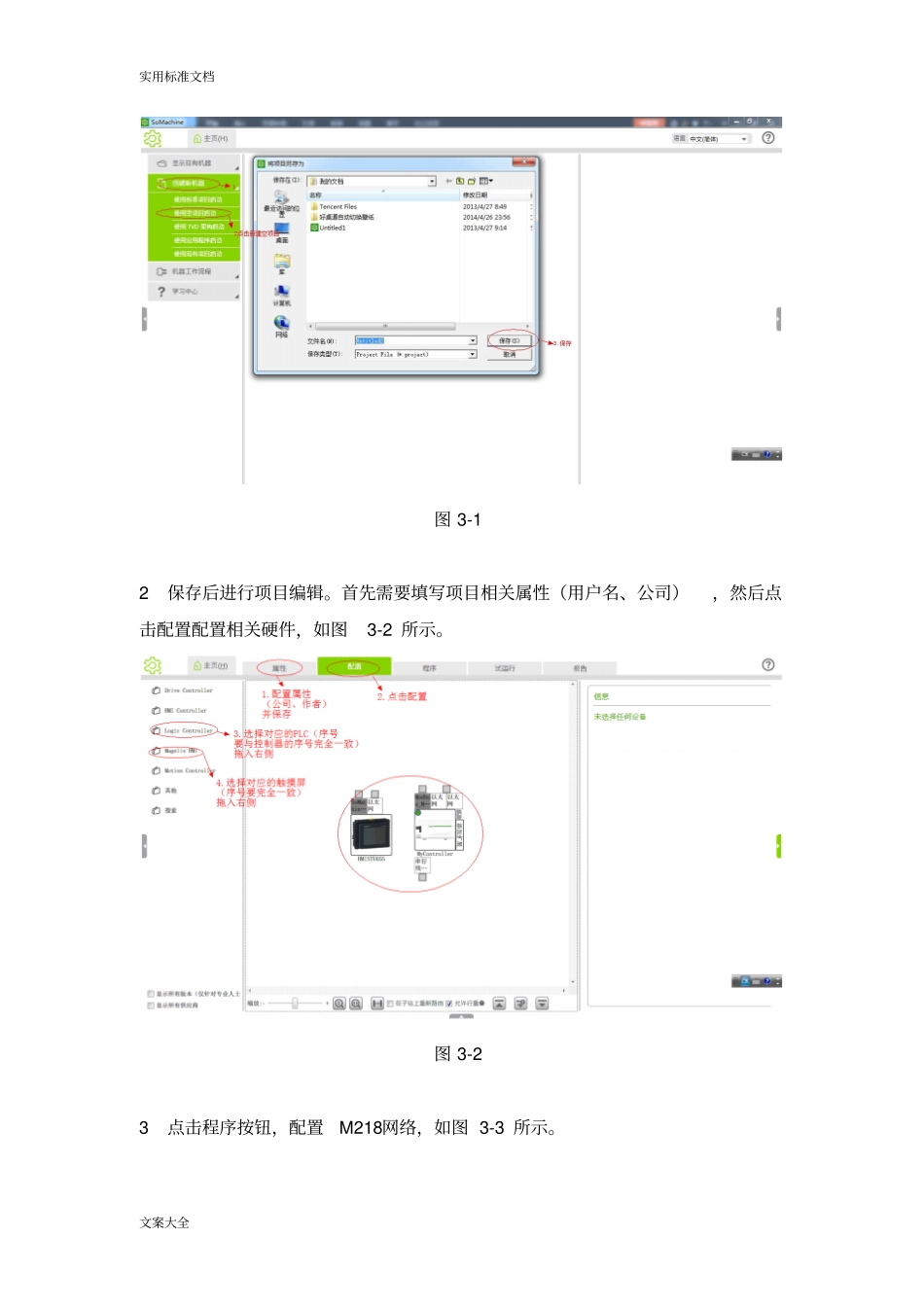

图2-1三、试验步骤1打开somachine，创建空项目保存，如图3-1所示
实用标准文档文案大全图3-12保存后进行项目编辑
首先需要填写项目相关属性（用户名、公司），然后点击配置配置相关硬件，如图3-2所示

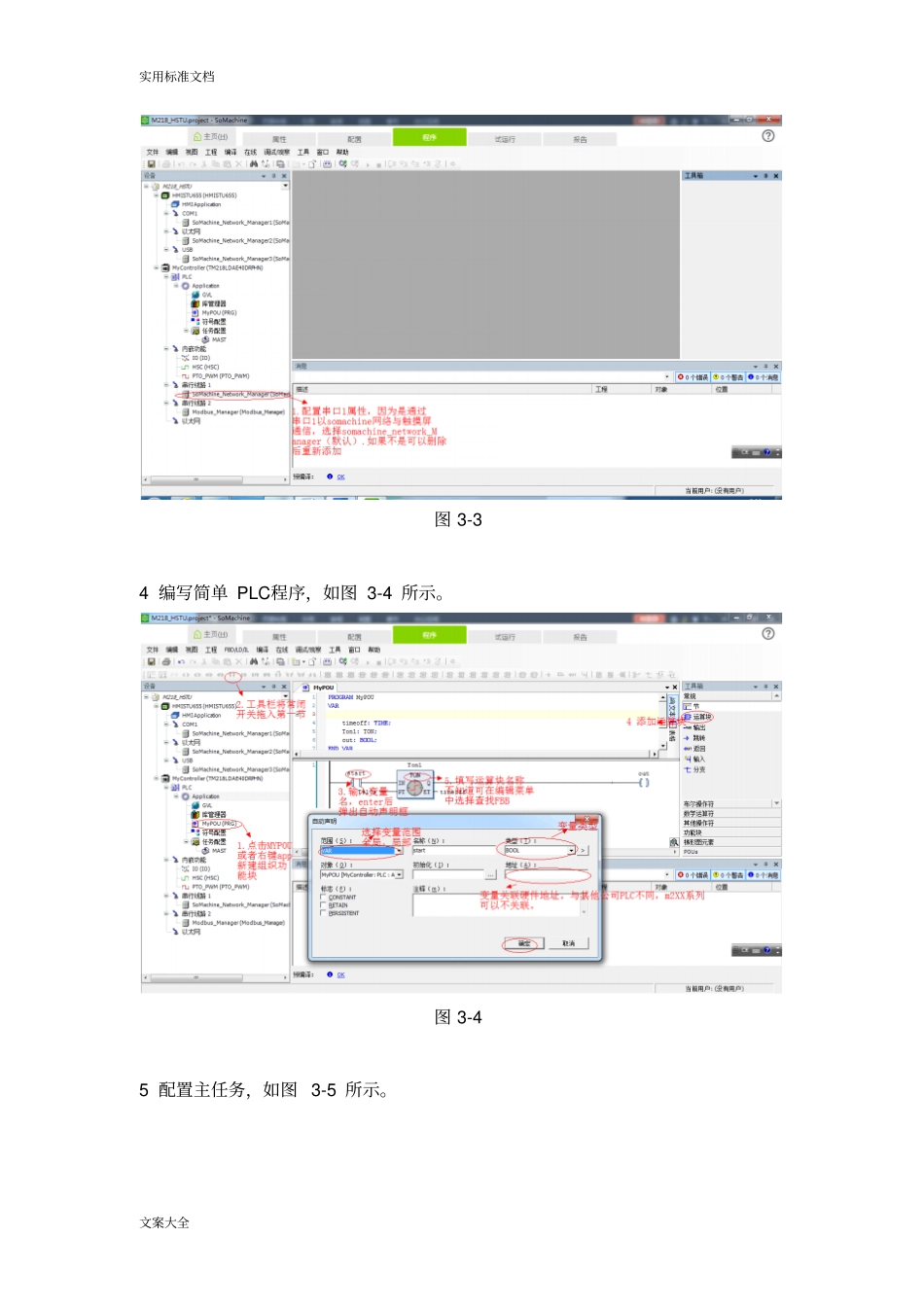

图3-23点击程序按钮，配置M218网络，如图3-3所示
实用标准文档文案大全图3-34编写简单PLC程序，如图3-4所示
图3-45配置主任务，如图3-5所示
实用标准文档文案大全图3-56
点击在线登录，如图3-6所示
图3-67当扫描到网关后，会提示你是否下载，按alt+F继续，就会将程序下载到对应的控制器，如图3-7所示
实用标准文档文案大全图3-7在寻找网关时有时会找不到网关
此时可以采用如下方法检查：1）控制器型号配置是否和实际配置一致，不一致将找不到；2）重置网关，如图3-8所示；图3-8实用标准文档文案大全3）查看图3-8中conmunicationdrive驱动是否安装；4）重新插拔usb
8下载成功后，点击运行
如无法运行查看PLC上硬件开关是否打开
9配置触摸屏，如图3-9所示
图3-910画面转向vijeodesigner，配置项目信息，如图3-10所示
如果不知道触摸屏IP地址，可以点击触摸屏对角线（左上角和右下角），设置触摸屏IP地址
图3-10实用标准文档文案大全11配置触摸屏与PLC通讯网络，如图3-11所示
图3-1112打开somachine设置共享数据，如图3-12所示
不设置将不能再vijeo里面导入somachine变量
图3-1113回到vijeo，添加变量，如图3-1
