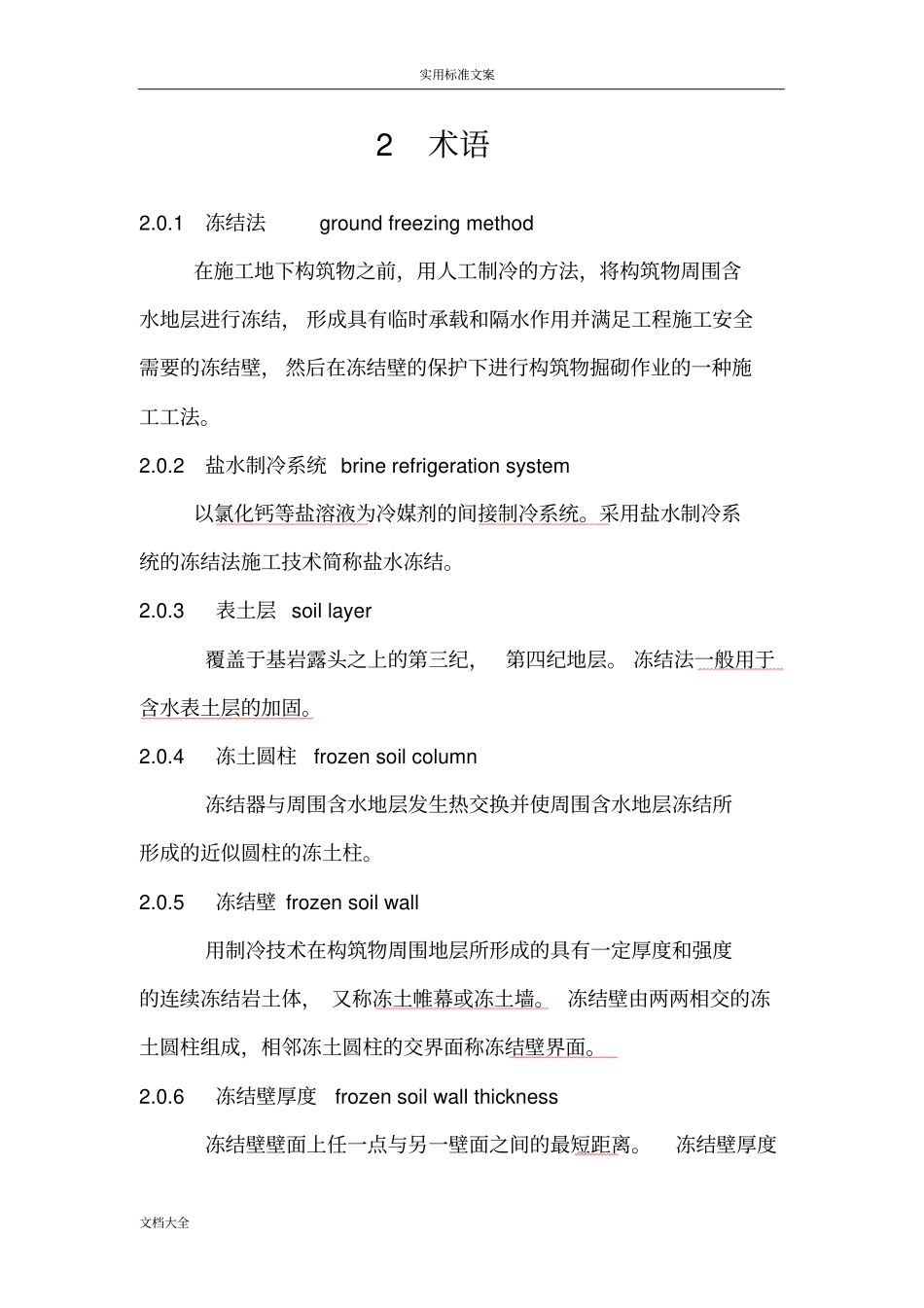

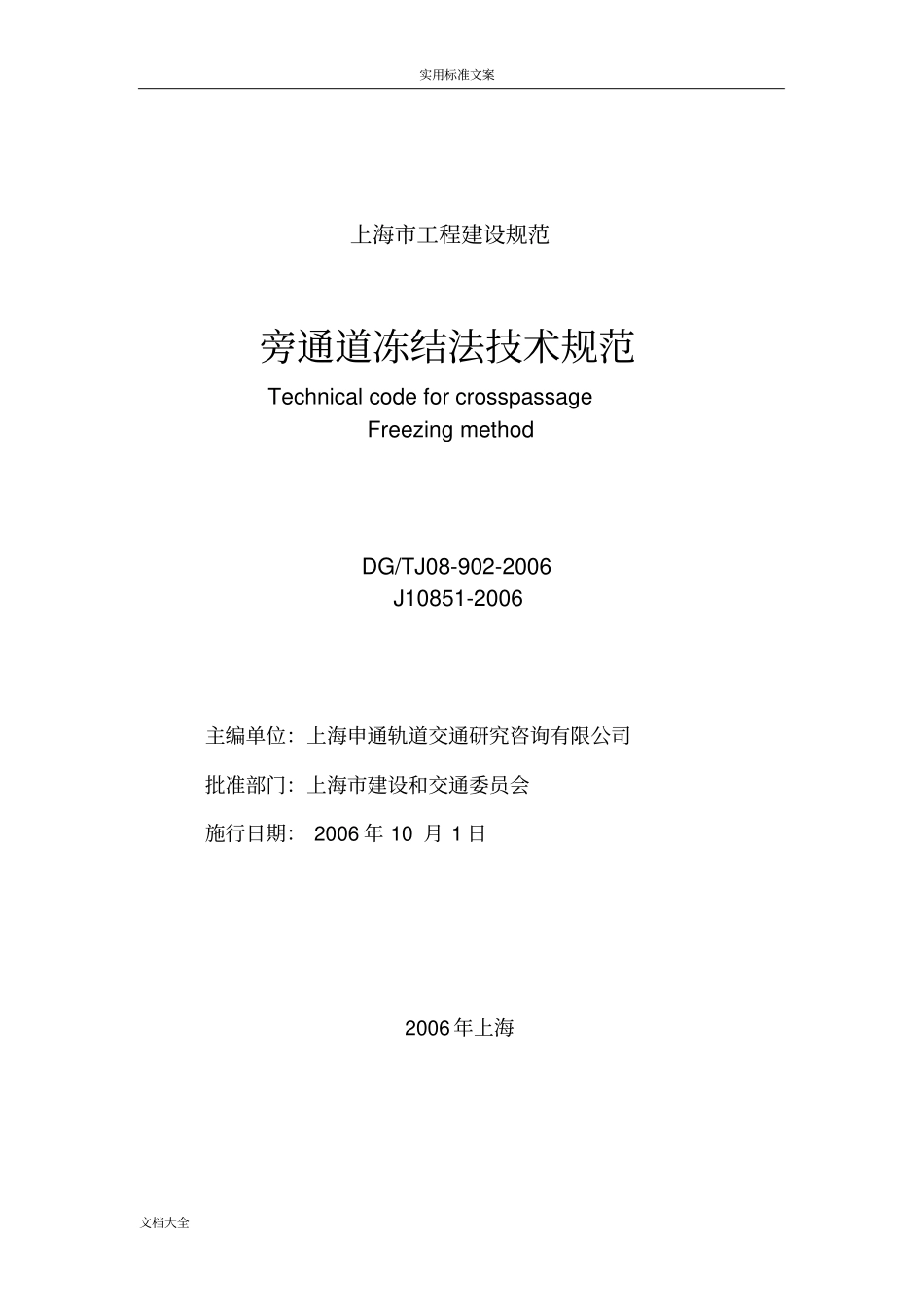

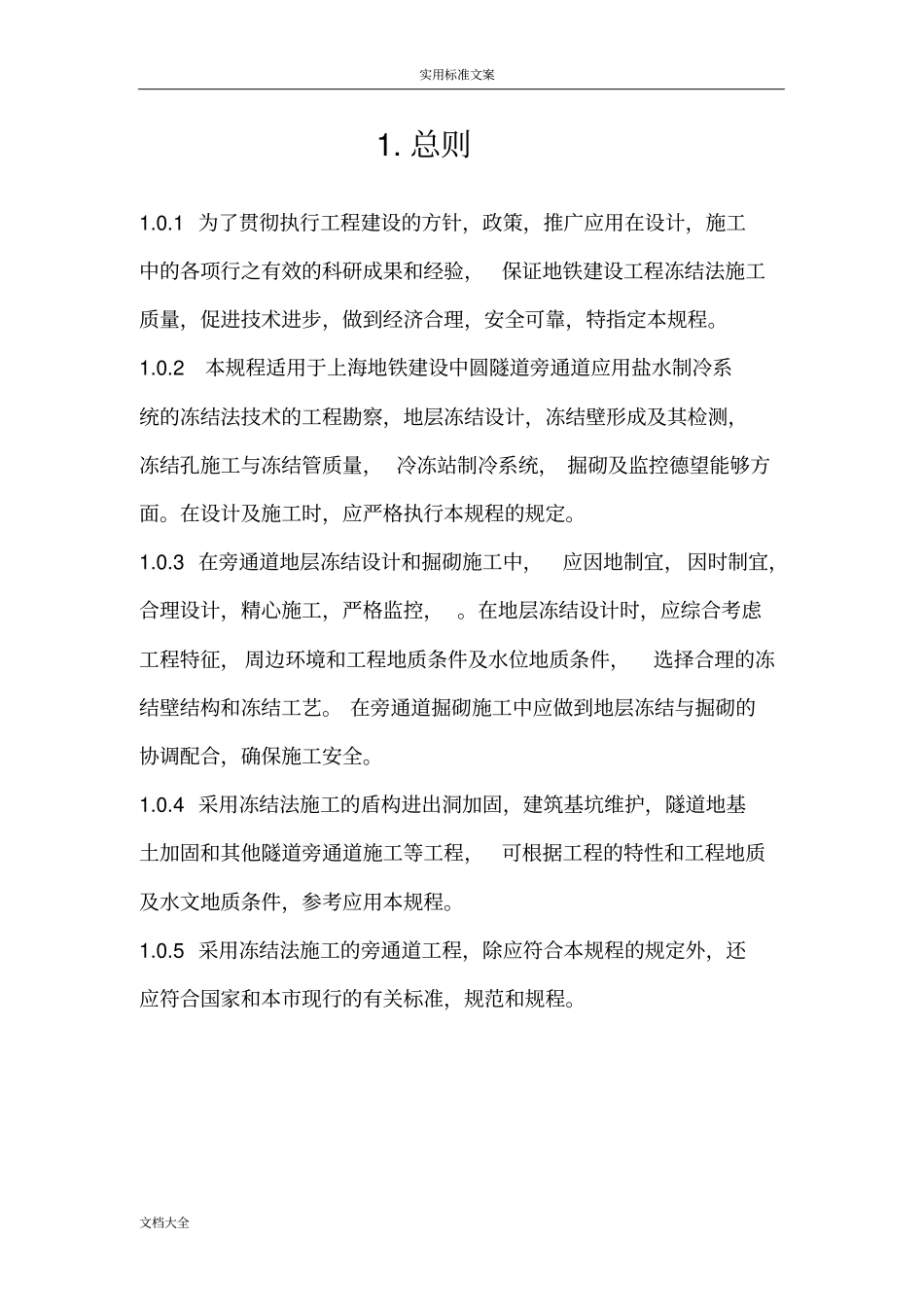

实用标准文案文档大全上海市工程建设规范旁通道冻结法技术规范TechnicalcodeforcrosspassageFreezingmethodDG/TJ08-902-2006J10851-2006主编单位：上海申通轨道交通研究咨询有限公司批准部门：上海市建设和交通委员会施行日期：2006年10月1日2006年上海实用标准文案文档大全1.总则1.0.1为了贯彻执行工程建设的方针，政策，推广应用在设计，施工中的各项行之有效的科研成果和经验，保证地铁建设工程冻结法施工质量，促进技术进步，做到经济合理，安全可靠，特指定本规程。1.0.2本规程适用于上海地铁建设中圆隧道旁通道应用盐水制冷系统的冻结法技术的工程勘察，地层冻结设计，冻结壁形成及其检测，冻结孔施工与冻结管质量，冷冻站制冷系统，掘砌及监控德望能够方面。在设计及施工时，应严格执行本规程的规定。1.0.3在旁通道地层冻结设计和掘砌施工中，应因地制宜，因时制宜，合理设计，精心施工，严格监控，。在地层冻结设计时，应综合考虑工程特征，周边环境和工程地质条件及水位地质条件，选择合理的冻结壁结构和冻结工艺。在旁通道掘砌施工中应做到地层冻结与掘砌的协调配合，确保施工安全。1.0.4采用冻结法施工的盾构进出洞加固，建筑基坑维护，隧道地基土加固和其他隧道旁通道施工等工程，可根据工程的特性和工程地质及水文地质条件，参考应用本规程。1.0.5采用冻结法施工的旁通道工程，除应符合本规程的规定外，还应符合国家和本市现行的有关标准，规范和规程。实用标准文案文档大全2术语2.0.1冻结法groundfreezingmethod在施工地下构筑物之前，用人工制冷的方法，将构筑物周围含水地层进行冻结，形成具有临时承载和隔水作用并满足工程施工安全需要的冻结壁，然后在冻结壁的保护下进行构筑物掘砌作业的一种施工工法。2.0.2盐水制冷系统brinerefrigerationsystem以氯化钙等盐溶液为冷媒剂的间接制冷系统。采用盐水制冷系统的冻结法施工技术简称盐水冻结。2.0.3表土层soillayer覆盖于基岩露头之上的第三纪，第四纪地层。冻结法一般用于含水表土层的加固。2.0.4冻土圆柱frozensoilcolumn冻结器与周围含水地层发生热交换并使周围含水地层冻结所形成的近似圆柱的冻土柱。2.0.5冻结壁frozensoilwall用制冷技术在构筑物周围地层所形成的具有一定厚度和强度的连续冻结岩土体，又称冻土帷幕或冻土墙。冻结壁由两两相交的冻土圆柱组成，相邻冻土圆柱的交界面称冻结壁界面。2.0.6冻结壁厚度frozensoilwallthickness冻结壁壁面上任一点与另一壁面之间的最短距离。冻结壁厚度实用标准文案文档大全设计值在一般指在拟建构筑物开挖面外侧冻结壁所要达到的最小厚度。2.0.7冻结壁平均温度averagetemperatureoffrozensoilwall冻结壁任一截面温度分布的平均值。冻结壁平均温度设计值一般指拟建构筑物开挖面外围冻结壁界面处所要达到的平均温度。2.0.8冻结壁交圈时间frozensoilwallclosingtime从地层冻结开始至构筑物周围主要冻结器布置圈上所有相邻的冻结器多形成的冻土圆柱按设计要求完全相交所需要的时间。2.0.9冻结壁形成期formableperiodoffrozensoilwall从地层冻结开始至冻结壁形成达到设计要求所需的时间，也称积极冻结期。2.0.10冻结壁维护期maintainableperiodoffrozensoilwall冻结壁形成达到设计要求后，为了保证构筑物掘砌过程中的安全，继续向冻结器输送冷量，以维持冻结壁满足设计要求的一段期间。也称维护冻结期。2.0.11人工冻土artificialfrozenground用人工制冷技术使含水地层降温冻结所形成的冻土。2.0.12冻结站refrigerationplant在拟建构筑物附近集中安设制冷设备和设施的场所。冻结站主要有制冷剂（氟利昂等）循环系统，冷媒（盐水等）循环系统，冷却水循环系统及供电系统。实用标准文案文档大全2.0.13冻结孔freezehole按设计要求布置在构筑物周围用于安装冻结器的钻孔，有垂直孔，水平孔，倾斜孔之分。冻结孔有时也泛指冻结器。冻结孔一般沿围绕构筑物的环线布置，该环线称冻结孔布置圈。2.0.14冻结器freezingapparatus安设在冻结孔内，用以循环冷媒剂并与地层进行热交换的装置。冻结器由冻结管和置于冻结管内的供液管等组成，冻结管要求导热性好，不渗漏，一般采用无缝钢管...
