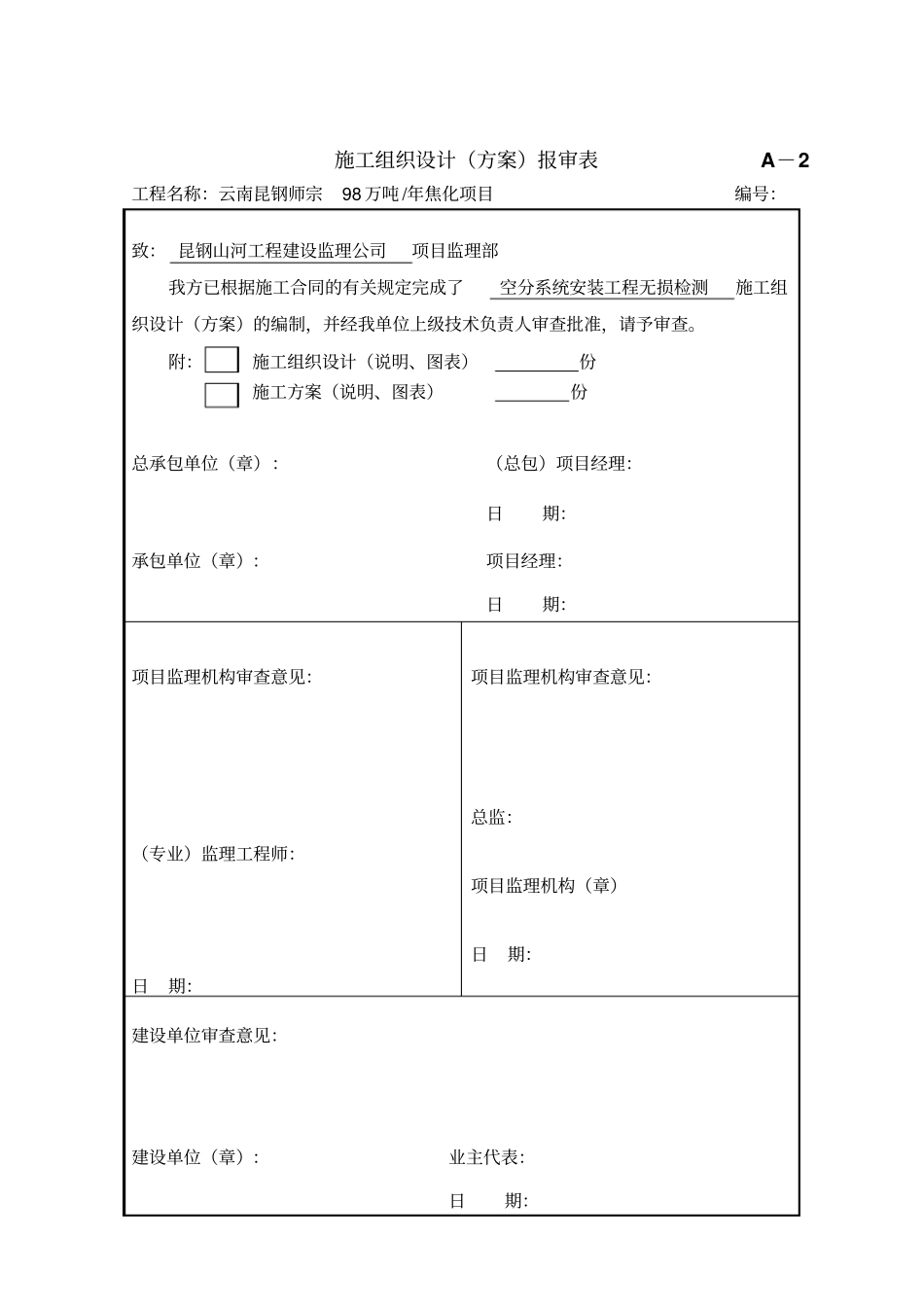

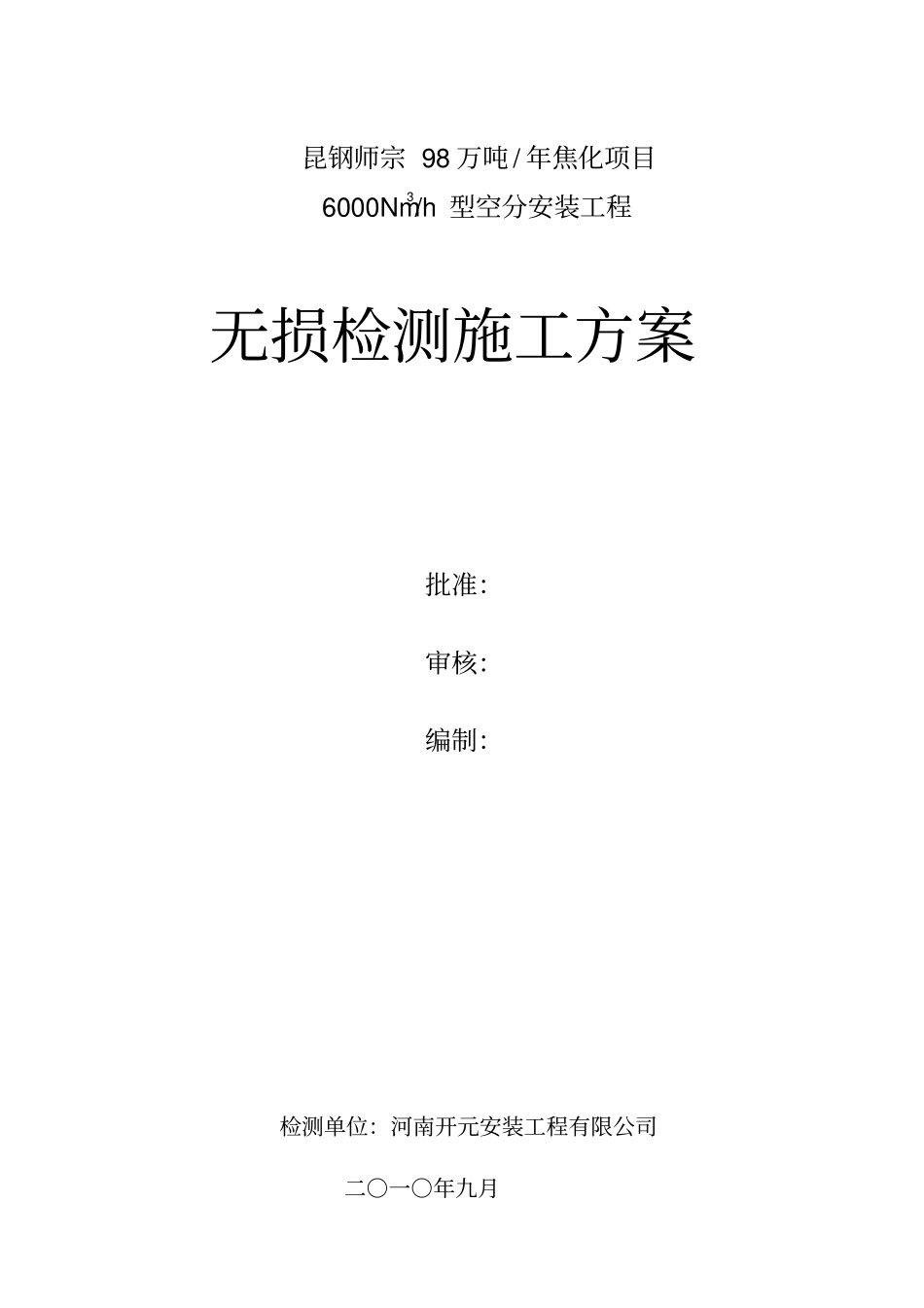

施工组织设计（方案）报审表A－2工程名称：云南昆钢师宗98万吨/年焦化项目编号：致：昆钢山河工程建设监理公司项目监理部我方已根据施工合同的有关规定完成了空分系统安装工程无损检测施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予审查。附：施工组织设计（说明、图表）份施工方案（说明、图表）份总承包单位（章）：（总包）项目经理：日期：承包单位（章）：项目经理：日期：项目监理机构审查意见：（专业）监理工程师：日期：项目监理机构审查意见：总监：项目监理机构（章）日期：建设单位审查意见：建设单位（章）：业主代表：日期：昆钢师宗98万吨/年焦化项目6000Nm3/h型空分安装工程无损检测施工方案批准：审核：编制：检测单位：河南开元安装工程有限公司二○一○年九月目录1、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3、施工方法、技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4、施工进度计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5、质量保证措施及控制点设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6、劳动力需用计划及技能要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7、施工机具、计量器具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8、安全技术措施及环境管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9、文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1工程概况工程名称：6000Nm3/h型空分设备安装工程无损检测施工建设单位：昆钢师宗焦化施工单位：河南开元安装工程有限公司监理单位：昆钢山河工程建设监理公司建设地点：云南省曲靖市师宗县竹基乡界桥村工程范围：本方案规定了昆钢师宗98万吨/年焦化项目6000Nm3/h型空分安装工程工艺管道无损检测工作的要求、操作程序及操作方法，适用于昆钢师宗98万吨/年焦化项目6000Nm3/h型空分安装工程工艺管道无损检测工作。本方案与有关标准、规范，施工技术文件有抵触时，应以有关标准、规范。施工技术文件要求为准。2编制依据本方案编制依据招标图纸，招标文件及以下规范。2.1《工业管道工程施工及验收规范》(金属管道篇)GB50235-972.2《现场设备、工业管道焊接工程施工施工及验收规范》GB50236-982.3《金属熔化焊焊接接头射线照相》GB/T3323-20052.4《承压设备无损检测》JB/T4730-20052.5《射线卫生防护基本标准》GB4792-842.6《工业Y射线探伤卫生防护标准》GBZ132-20022.7中国赛鼎工程公司提供的相关图纸及资料2.8《炼油化工施工安全规程》HGJ233-873施工方法、技术措施3.1人员资格31.1无损检测责任工程师负责现场无损检测质量控制工作，无损检测责任工程师应具有无损检测Ⅱ级或Ⅲ级资格。3.1.2无损检测工作应由按《特种设备无损检测人员考核与监督管理规则》考试合格，并取得相应检测方法和技术等级的检测人员担任。3.13Ⅰ级人员应在Ⅱ级或Ⅲ级人员的指导下进行相应的探伤操作和记录。Ⅱ级或Ⅲ级人员有权对检测结果进行评定并签发检测报告。3.1.4探伤人员视力应符合JB/T4730.2-2005第3.1.2条的规定。3.2文件控制3.2.1应根据有关标准、规范和施工技术文件要求，结合现场工作条件，编制无损检测工艺卡。无损检测工艺卡应由Ⅱ级或Ⅲ级以上的人员编制，无损检测责任工程师审批。3.2.2无损检测记录、报告应严格按公司及检测中心有关规定执行。3.2.3无损检测资料应妥善保存，工程竣工后统一交档案室归档保管，保管期限为7年。归档资料包括：探伤委托单、检测方案、工艺卡、射线底片、探伤记录、探伤报告、探伤位置示意图等。3.3工件表面质量射线探伤时，焊缝及热影响区应清除飞溅、焊疤、焊渣，焊缝表面的不规则状态不应影响焊接质量的评定，否则应进行修整。3.4探伤方法与探伤时机3.4.1探伤方法选择应符合工程施工规范、标准和施工技术文件的规定。3.4.2焊接工作结束后进行无损探伤工作，但具有裂纹倾向的材质，应在焊接完...
