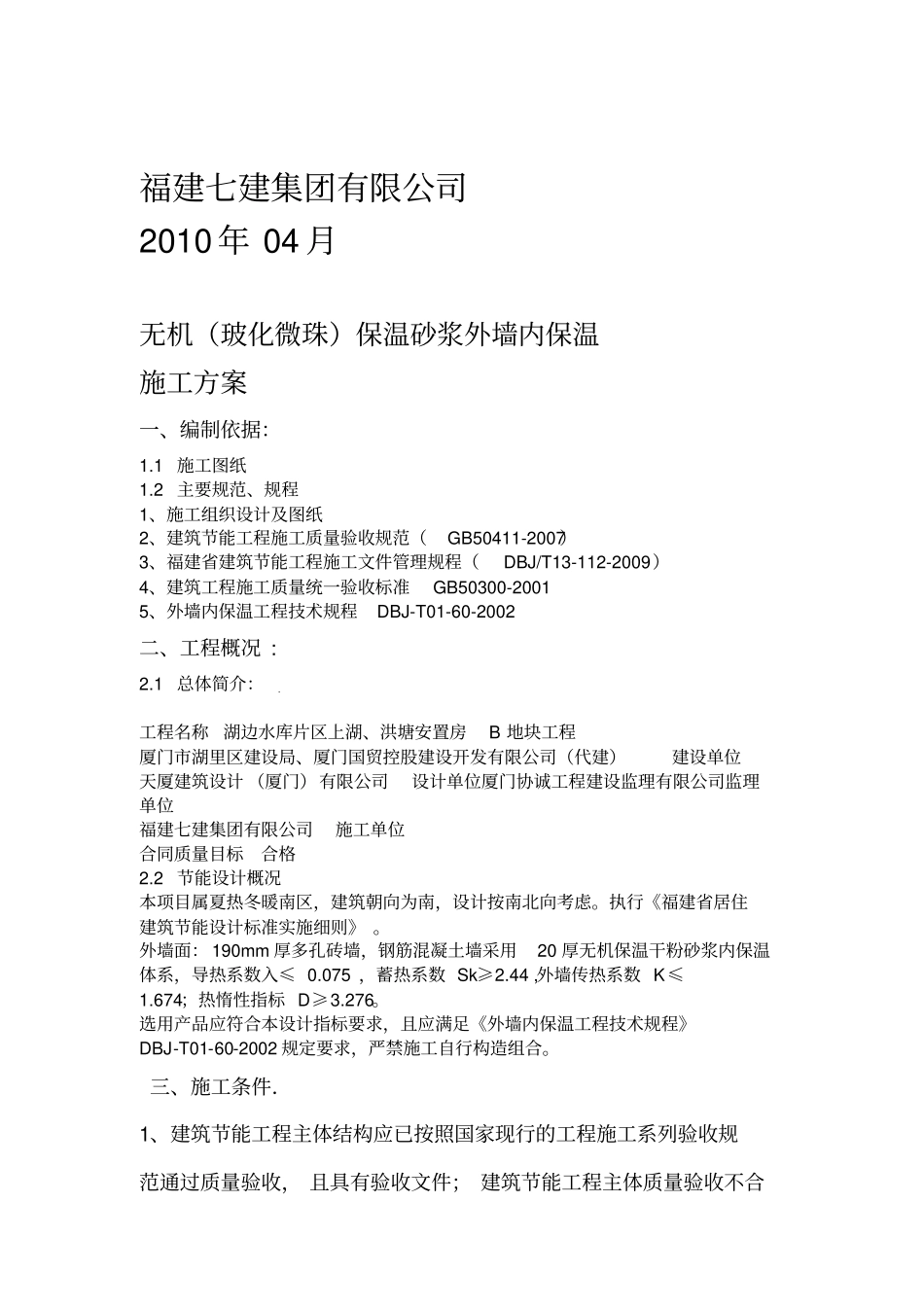

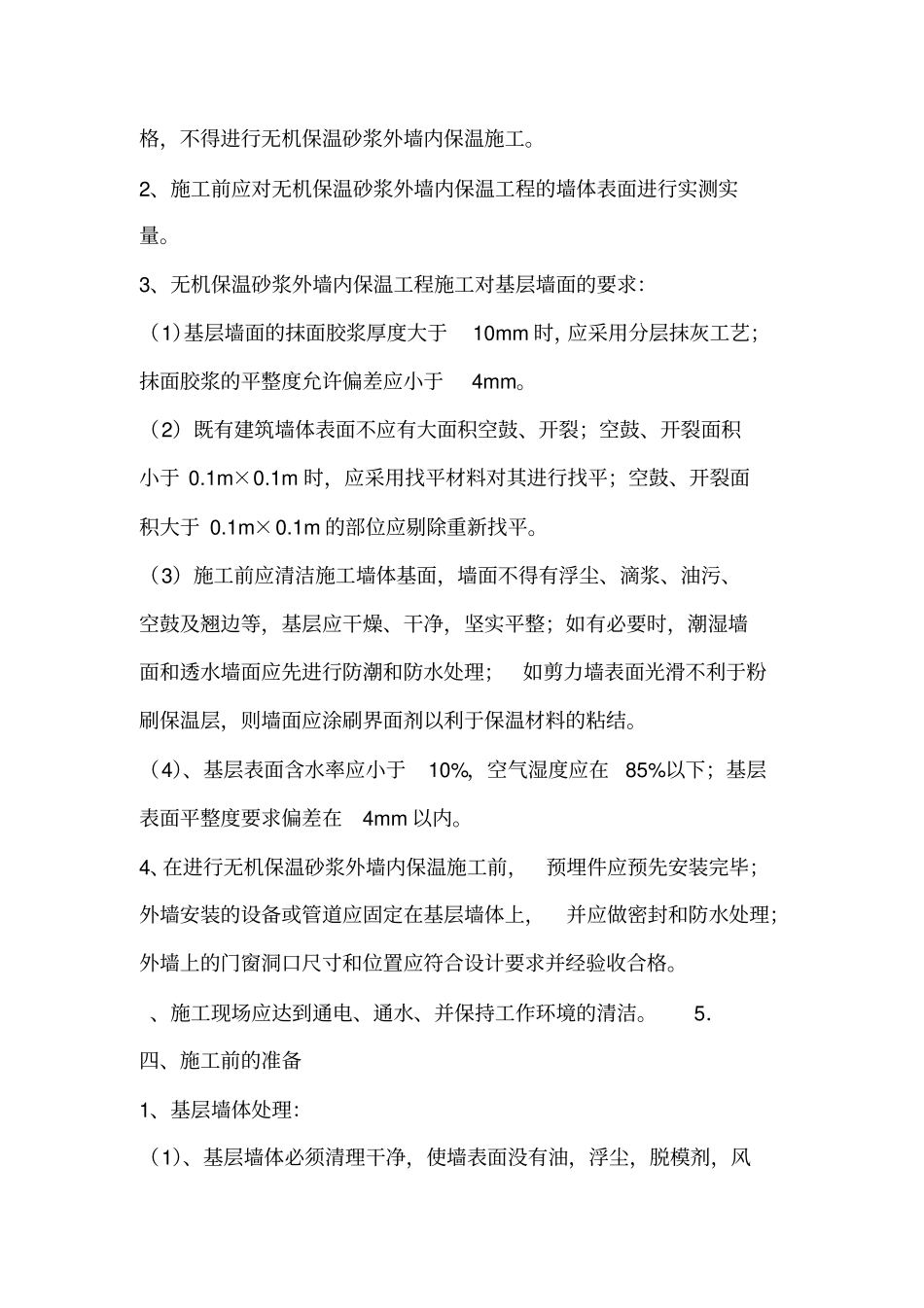

湖边水库片区块B地塘洪安置房上湖·无机（玻化微珠）保温砂浆外墙内保温施工方案福建七建集团有限公司2010年04月无机（玻化微珠）保温砂浆外墙内保温施工方案一、编制依据：1.1施工图纸1.2主要规范、规程1、施工组织设计及图纸2、建筑节能工程施工质量验收规范（GB50411-2007）3、福建省建筑节能工程施工文件管理规程（DBJ/T13-112-2009）4、建筑工程施工质量统一验收标准GB50300-20015、外墙内保温工程技术规程DBJ-T01-60-2002二、工程概况:2.1总体简介：工程名称湖边水库片区上湖、洪塘安置房B地块工程厦门市湖里区建设局、厦门国贸控股建设开发有限公司（代建）建设单位天厦建筑设计（厦门）有限公司设计单位厦门协诚工程建设监理有限公司监理单位福建七建集团有限公司施工单位合同质量目标合格2.2节能设计概况本项目属夏热冬暖南区，建筑朝向为南，设计按南北向考虑。执行《福建省居住建筑节能设计标准实施细则》。外墙面：190mm厚多孔砖墙，钢筋混凝土墙采用20厚无机保温干粉砂浆内保温体系，导热系数入≤0.075，蓄热系数Sk≥2.44,外墙传热系数K≤1.674；热惰性指标D≥3.276。选用产品应符合本设计指标要求，且应满足《外墙内保温工程技术规程》DBJ-T01-60-2002规定要求，严禁施工自行构造组合。三、施工条件．1、建筑节能工程主体结构应已按照国家现行的工程施工系列验收规范通过质量验收，且具有验收文件；建筑节能工程主体质量验收不合格，不得进行无机保温砂浆外墙内保温施工。2、施工前应对无机保温砂浆外墙内保温工程的墙体表面进行实测实量。3、无机保温砂浆外墙内保温工程施工对基层墙面的要求：（1）基层墙面的抹面胶浆厚度大于10mm时，应采用分层抹灰工艺；抹面胶浆的平整度允许偏差应小于4mm。（2）既有建筑墙体表面不应有大面积空鼓、开裂；空鼓、开裂面积小于0.1m×0.1m时，应采用找平材料对其进行找平；空鼓、开裂面积大于0.1m×0.1m的部位应剔除重新找平。（3）施工前应清洁施工墙体基面，墙面不得有浮尘、滴浆、油污、空鼓及翘边等，基层应干燥、干净，坚实平整；如有必要时，潮湿墙面和透水墙面应先进行防潮和防水处理；如剪力墙表面光滑不利于粉刷保温层，则墙面应涂刷界面剂以利于保温材料的粘结。（4）、基层表面含水率应小于10%，空气湿度应在85%以下；基层表面平整度要求偏差在4mm以内。4、在进行无机保温砂浆外墙内保温施工前，预埋件应预先安装完毕；外墙安装的设备或管道应固定在基层墙体上，并应做密封和防水处理；外墙上的门窗洞口尺寸和位置应符合设计要求并经验收合格。、施工现场应达到通电、通水、并保持工作环境的清洁。5．四、施工前的准备1、基层墙体处理：（1）、基层墙体必须清理干净，使墙表面没有油，浮尘，脱模剂，风化物，涂料，蜡，防水剂，潮气，霜，泥土等污染物或其它妨碍粘结的材料，并剔除墙体表面的凸出物（如爆摸），对墙体表面蜂窝麻面及狗洞应清除，并用水泥砂浆填实后找平，使之清洁平整，必要时用水冲冼墙面。经冲洗的墙面必须凉干后方可进行下道工序的施工。（2）、基层面的强度应不低于0.3Mpa,符合保温系统实施标准；（3）、基层墙体处理完毕后,在本分项工程施工前,墙面必须保持干燥、清洁。（4）、基层墙体应符合《混凝土结构工程施工质量验收规范》（GB50204—2002）；《砌体工程施工质量验收规范》（GB50203—2002）及《保温工程基底施工质量验收规范》（GB144-2007）2、材料准备：玻化微珠无机保温砂浆外墙内保温系统做法常用材料的主要性能应满足下列指标要求，并在材料进场后施工展开前，将由国家法定检测部门出具的有效期内的第三方检测报告，同时应报验材料出厂检验合格证和产品包装规格及贮运注意事项。（1）、玻化微珠的理化性能玻化微珠是一种硼硅酸盐的矿物质，经过特种高温工艺生产而成，是中空圆形的不规则球状体，内部为多孔结构，表面是闭孔结．构，是种轻质的耐高温保温隔热材料。·玻化微珠的化学性质主要成份SiOALOCaOMgONaO2223含量3%-6%3%-4%6%-8%70-75%12%-13%·玻化微珠的物理性质项目性能指标说明粒经流动性好50-100微米外观显微镜下呈中空圆形微孔，多为单孔，或结构复灰白色杂的多孔体，壁...
