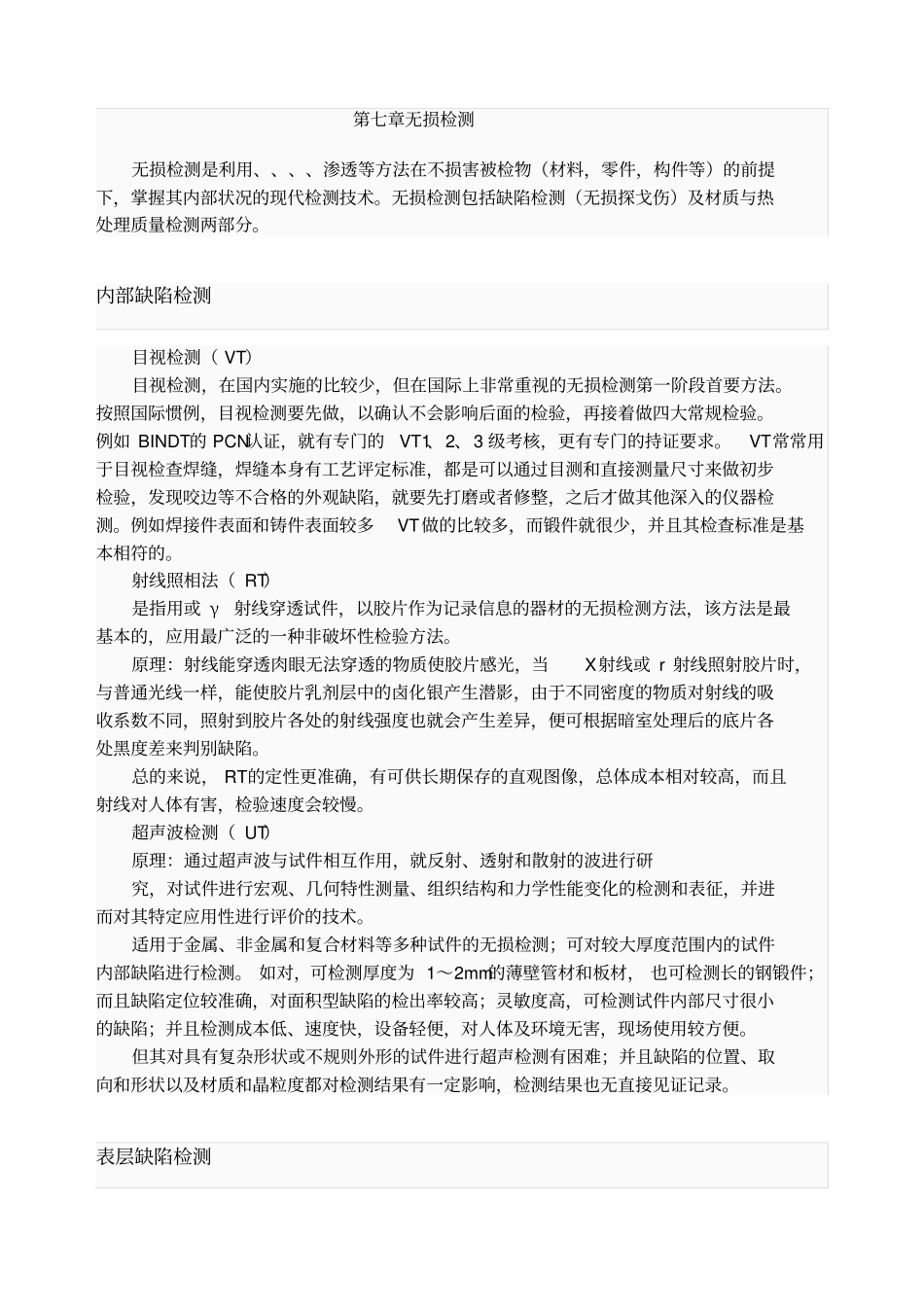

第七章无损检测无损检测是利用、、、、渗透等方法在不损害被检物（材料，零件，构件等）的前提下，掌握其内部状况的现代检测技术。无损检测包括缺陷检测（无损探戈伤）及材质与热处理质量检测两部分。内部缺陷检测目视检测（VT）目视检测，在国内实施的比较少，但在国际上非常重视的无损检测第一阶段首要方法。按照国际惯例，目视检测要先做，以确认不会影响后面的检验，再接着做四大常规检验。例如BINDT的PCN认证，就有专门的VT1、2、3级考核，更有专门的持证要求。VT常常用于目视检查焊缝，焊缝本身有工艺评定标准，都是可以通过目测和直接测量尺寸来做初步检验，发现咬边等不合格的外观缺陷，就要先打磨或者修整，之后才做其他深入的仪器检测。例如焊接件表面和铸件表面较多VT做的比较多，而锻件就很少，并且其检查标准是基本相符的。射线照相法（RT）是指用或γ射线穿透试件，以胶片作为记录信息的器材的无损检测方法，该方法是最基本的，应用最广泛的一种非破坏性检验方法。原理：射线能穿透肉眼无法穿透的物质使胶片感光，当X射线或r射线照射胶片时，与普通光线一样，能使胶片乳剂层中的卤化银产生潜影，由于不同密度的物质对射线的吸收系数不同，照射到胶片各处的射线强度也就会产生差异，便可根据暗室处理后的底片各处黑度差来判别缺陷。总的来说，RT的定性更准确，有可供长期保存的直观图像，总体成本相对较高，而且射线对人体有害，检验速度会较慢。超声波检测（UT）原理：通过超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。适用于金属、非金属和复合材料等多种试件的无损检测；可对较大厚度范围内的试件内部缺陷进行检测。如对，可检测厚度为1～2mm的薄壁管材和板材，也可检测长的钢锻件；而且缺陷定位较准确，对面积型缺陷的检出率较高；灵敏度高，可检测试件内部尺寸很小的缺陷；并且检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。但其对具有复杂形状或不规则外形的试件进行超声检测有困难；并且缺陷的位置、取向和形状以及材质和晶粒度都对检测结果有一定影响，检测结果也无直接见证记录。表层缺陷检测磁粉检测（MT）原理：铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状和大小。适用性和局限性：磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很小、间隙极窄（如可检测出长、宽为微米级的裂纹）目视难以看出的不连续性；也可对原材料、半成品、成品工件和在役的零部件检测，还可对板材、型材、管材、棒材、焊接件、铸钢件及锻钢件进行检测，可发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷。但磁粉检测不能检测材料和用奥氏体不锈钢焊条焊接的焊缝，也不能检测铜、铝、镁、钛等非磁性材料。对于表面浅的划伤、埋藏较深的孔洞和与工件表面夹角小于20°的分层和折叠难以发现。渗透检测（PT）原理：零件表面被施涂含有荧光染料或着色染料的渗透剂后，在毛细管作用下，经过一段时间，渗透液可以渗透进表面开口缺陷中；经去除零件表面多余的渗透液后，再在零件表面施涂显像剂，同样，在毛细管的作用下，显像剂将吸引缺陷中保留的渗透液，渗透液回渗到显像剂中，在一定的光源下（紫外线光或白光），缺陷处的渗透液痕迹被现实，（黄绿色荧光或鲜艳红色），从而探测出缺陷的形貌及分布状态。优点及局限性：渗透检测可检测各种材料，金属、非金属材料；磁性、非磁性材料；焊接、锻造、轧制等加工方式；具有较高的灵敏度（可发现μm宽缺陷），同时显示直观、操作方便、检测费用低。但它只能检出表面开口的缺陷，不适于检查多孔性疏松材料制成的工件和表面粗糙的工件；只能检出缺陷的表面分布，难以确定缺陷的实际深度，因而很难对缺陷做出定量评价，检出结果受操作者的影响也较大。涡流检测（ET）原理：将通有交流电的线圈置于待测的金属板上或套在待测的金属管外。这时线圈内及...
