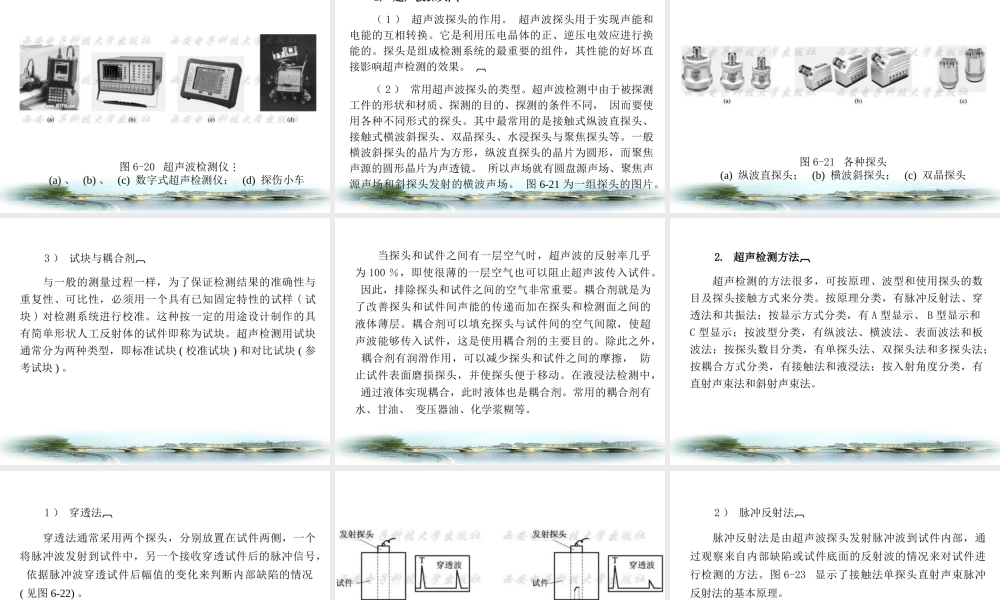

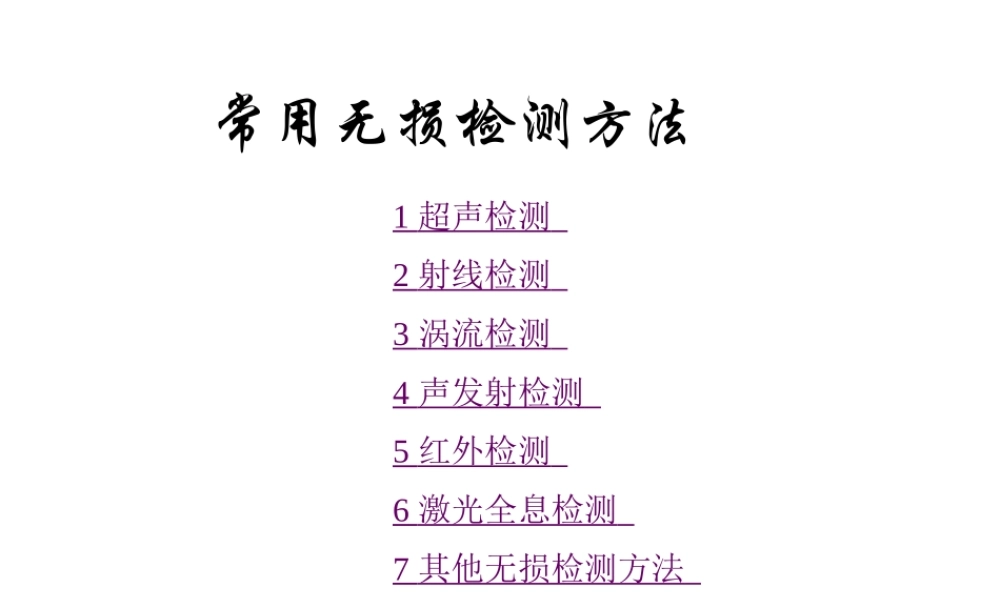

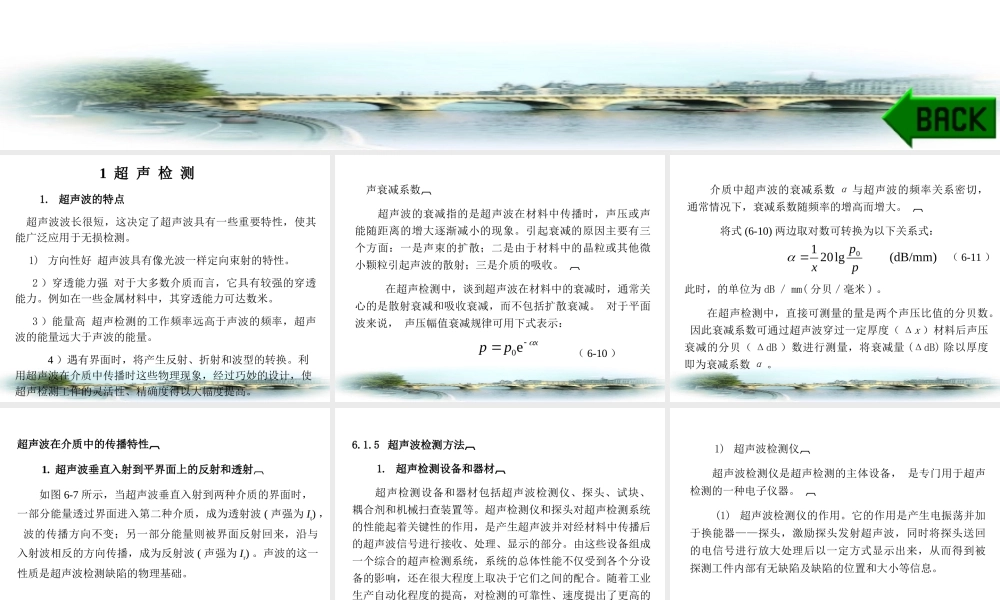

常用无损检测方法 1 超声检测 2 射线检测 3 涡流检测 4 声发射检测 5 红外检测 6 激光全息检测 7 其他无损检测方法 1. 超声波的特点 超声波波长很短，这决定了超声波具有一些重要特性，使其能广泛应用于无损检测。 1) 方向性好 超声波具有像光波一样定向束射的特性。 2 ）穿透能力强 对于大多数介质而言，它具有较强的穿透能力。例如在一些金属材料中，其穿透能力可达数米。 3 ）能量高 超声检测的工作频率远高于声波的频率，超声波的能量远大于声波的能量。 4 ）遇有界面时，将产生反射、折射和波型的转换。利用超声波在介质中传播时这些物理现象，经过巧妙的设计，使超声检测工作的灵活性、精确度得以大幅度提高。 1 超 声 检 测 声衰减系数 超声波的衰减指的是超声波在材料中传播时，声压或声能随距离的增大逐渐减小的现象。引起衰减的原因主要有三个方面：一是声束的扩散；二是由于材料中的晶粒或其他微小颗粒引起声波的散射；三是介质的吸收。  在超声检测中，谈到超声波在材料中的衰减时，通常关心的是散射衰减和吸收衰减，而不包括扩散衰减。 对于平面波来说， 声压幅值衰减规律可用下式表示： xppe0（ 6-10 ） 介质中超声波的衰减系数 α 与超声波的频率关系密切， 通常情况下，衰减系数随频率的增高而增大。  将式 (6-10) 两边取对数可转换为以下关系式： )dB/mm(lg2010ppx（ 6-11 ） 此时，的单位为 dB ／ mm( 分贝／毫米 ) 。 在超声检测中，直接可测量的量是两个声压比值的分贝数。 因此衰减系数可通过超声波穿过一定厚度（ Δx ）材料后声压衰减的分贝（ ΔdB ）数进行测量，将衰减量 (ΔdB) 除以厚度即为衰减系数 α 。 超声波在介质中的传播特性 1. 超声波垂直入射到平界面上的反射和透射 如图 6-7 所示，当超声波垂直入射到两种介质的界面时， 一部分能量透过界面进入第二种介质，成为透射波 ( 声强为 It) ， 波的传播方向不变；另一部分能量则被界面反射回来，沿与入射波相反的方向传播，成为反射波 ( 声强为 Ir) 。声波的这一性质是超声波检测缺陷的物理基础。 6.1.5 超声波检测方法 1. 超声检测设备和器材 超声检测设备和器材包括超声波检测仪、探头、试块、 耦合剂和机械扫查装置等。超声检测仪和探头对超声检测系统的性能起着关键性的作用，是产生超声波并对经材料中传播后的超声波信号进行接收、处理...
