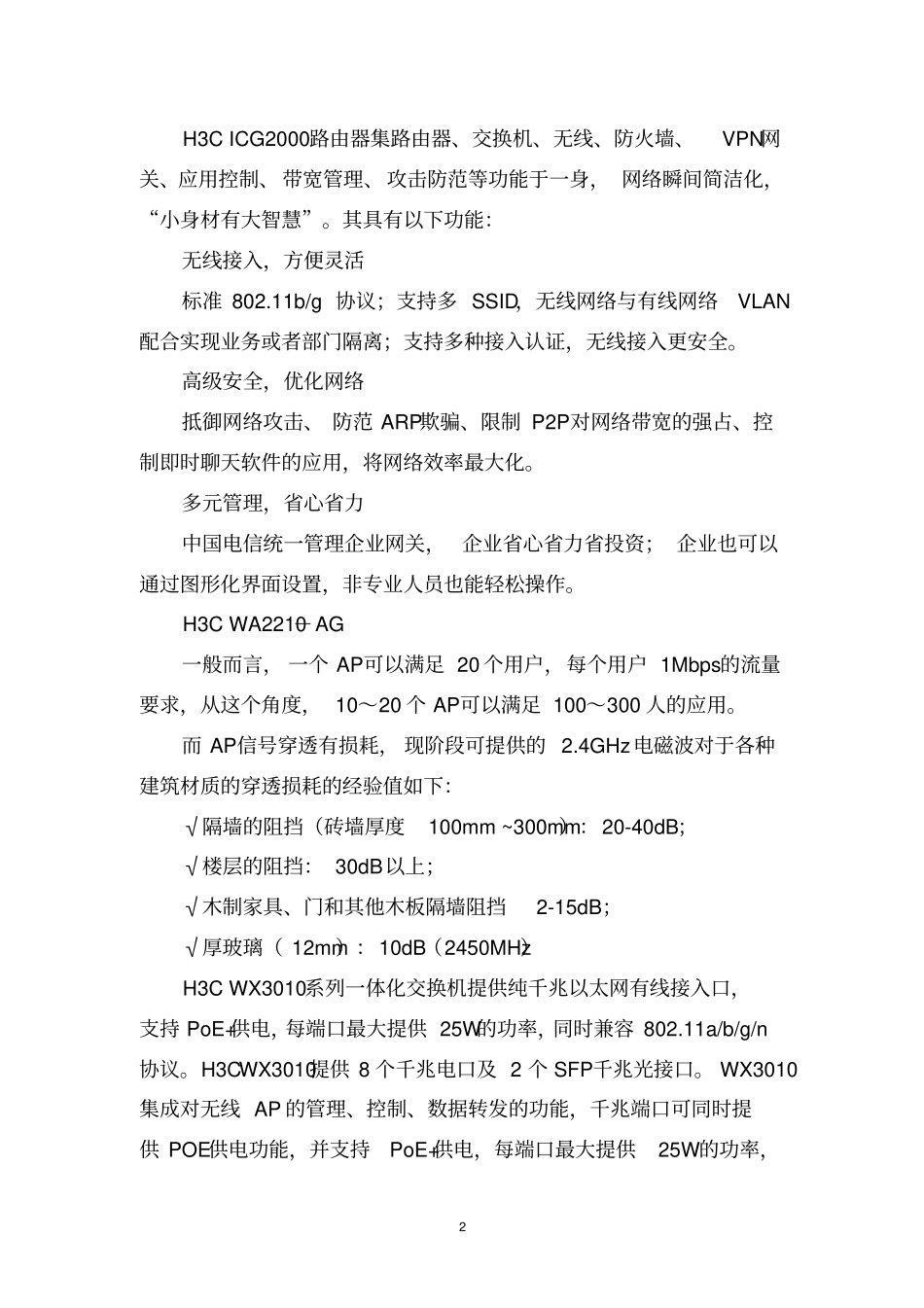

1孝感市英才外国语学校宿舍无线接入方案学校网络建设,需要考虑经济性、高效率,并考虑教师自由娱乐工作的需求。无线网络是高效率、符合教师自由需求的强经济性的网络解决方案。本方案综合考虑了AP信号穿透损耗、布线供电等方面的要求,可以接入笔记本、电脑、手机、PAD等。本方案具体说明如下:第一部分宿舍楼平面图及网络规划说明第二部分设备选型及性能参数2H3CICG2000路由器集路由器、交换机、无线、防火墙、VPN网关、应用控制、带宽管理、攻击防范等功能于一身,网络瞬间简洁化,“小身材有大智慧”。其具有以下功能:无线接入,方便灵活标准802.11b/g协议;支持多SSID,无线网络与有线网络VLAN配合实现业务或者部门隔离;支持多种接入认证,无线接入更安全。高级安全,优化网络抵御网络攻击、防范ARP欺骗、限制P2P对网络带宽的强占、控制即时聊天软件的应用,将网络效率最大化。多元管理,省心省力中国电信统一管理企业网关,企业省心省力省投资;企业也可以通过图形化界面设置,非专业人员也能轻松操作。H3CWA2210-AG一般而言,一个AP可以满足20个用户,每个用户1Mbps的流量要求,从这个角度,10~20个AP可以满足100~300人的应用。而AP信号穿透有损耗,现阶段可提供的2.4GHz电磁波对于各种建筑材质的穿透损耗的经验值如下:√隔墙的阻挡(砖墙厚度100mm~300mm):20-40dB;√楼层的阻挡:30dB以上;√木制家具、门和其他木板隔墙阻挡2-15dB;√厚玻璃(12mm):10dB(2450MHz)H3CWX3010系列一体化交换机提供纯千兆以太网有线接入口,支持PoE+供电,每端口最大提供25W的功率,同时兼容802.11a/b/g/n协议。H3CWX3010提供8个千兆电口及2个SFP千兆光接口。WX3010集成对无线AP的管理、控制、数据转发的功能,千兆端口可同时提供POE供电功能,并支持PoE+供电,每端口最大提供25W的功率,3方便IEEE802.11nAP的部署;WX3010提供防ARP攻击,无线入侵检测(WIDS),多种加密认证安全技术,有效解决企业网络面临的安全挑战;WX3010还集成了多种应用服务,包括DHCP服务器,PORTAL认证服务器,RADIUS服务器等,以及WEB管理应用,有效地降低了网络部署成本。室分天线:室内分布信号用的天线。用于分布增强室内的手机信号无线网络信号,安装在天花顶或墙上,外形跟灯泡大小差不多。第三部分设备清单及报价报价一:项目名称数量单价金额H3CICG2000路由器200012000华为S2700交换机2台15003000D-LinkDIR-635无线路由器14台4806720超五类屏蔽双绞线2箱460920Pvc管材270M3元/M810水晶头1000.550接线板45301350布线及安装调试费1500网络接入年费(10M)10000项目总金额26350安装配置说明:1、宿舍楼共七层,每层安装六个路由器,路由器与核心交换机采用超五类双绞线相连接,外面套用防水、防火PVC管保护,坚固可4靠、安全美观;2、核心交换机采用华为24口交换机,安装在楼栋中心位置四楼,交换机配置端口认证和MAC+IP地址绑定,设置广播风暴抑制比和流量控制,保证用户稳定高速上网;3、无线路由器按楼层和安装点编号,分别设置无线接入密码和MAC认证过滤,人为划分区域,使用单元用户自动接入指定的路由器,做到合理分配网络资源,平衡网络速率,消除安全隐患。报价二:接入密度要求:一层楼14套房子,前面每层6个房间,共42个房间。按照无线AP的接入能力(每AP接入15人),则宿舍前面需要部署4个AP。后面和前面相同,也需部署4个AP。两侧各部署2个AP。AP的安装要求:1、尽量安装在馈线走线的线井内,安装位置应便于调测、维护和散热需要。2、安装位置确保无强电、强磁和强腐蚀性设备的干扰。设备单价(元)数量金额(元)H3CICG2000路由器200012000H3CWA2210-AGAP24001228800H3CWX3010交换机200012000网线及其他耗材2000安装调试2000网络接入年费(10M)10000总计46880053、设备的电源线接在不间断电源的空开前端,电源线必须走线槽或铁管,要保持良好的接地。第四部分项目说明项目报价根据宿舍楼平面布局估算价格,供参考。所需设备均为参考价,实际操作时以公司价格为准。无线接入由于其接入方式的特殊性,决定了其必然无法避免盲区、干扰、隐藏节点等问题。无线网络施工的工艺非常...
