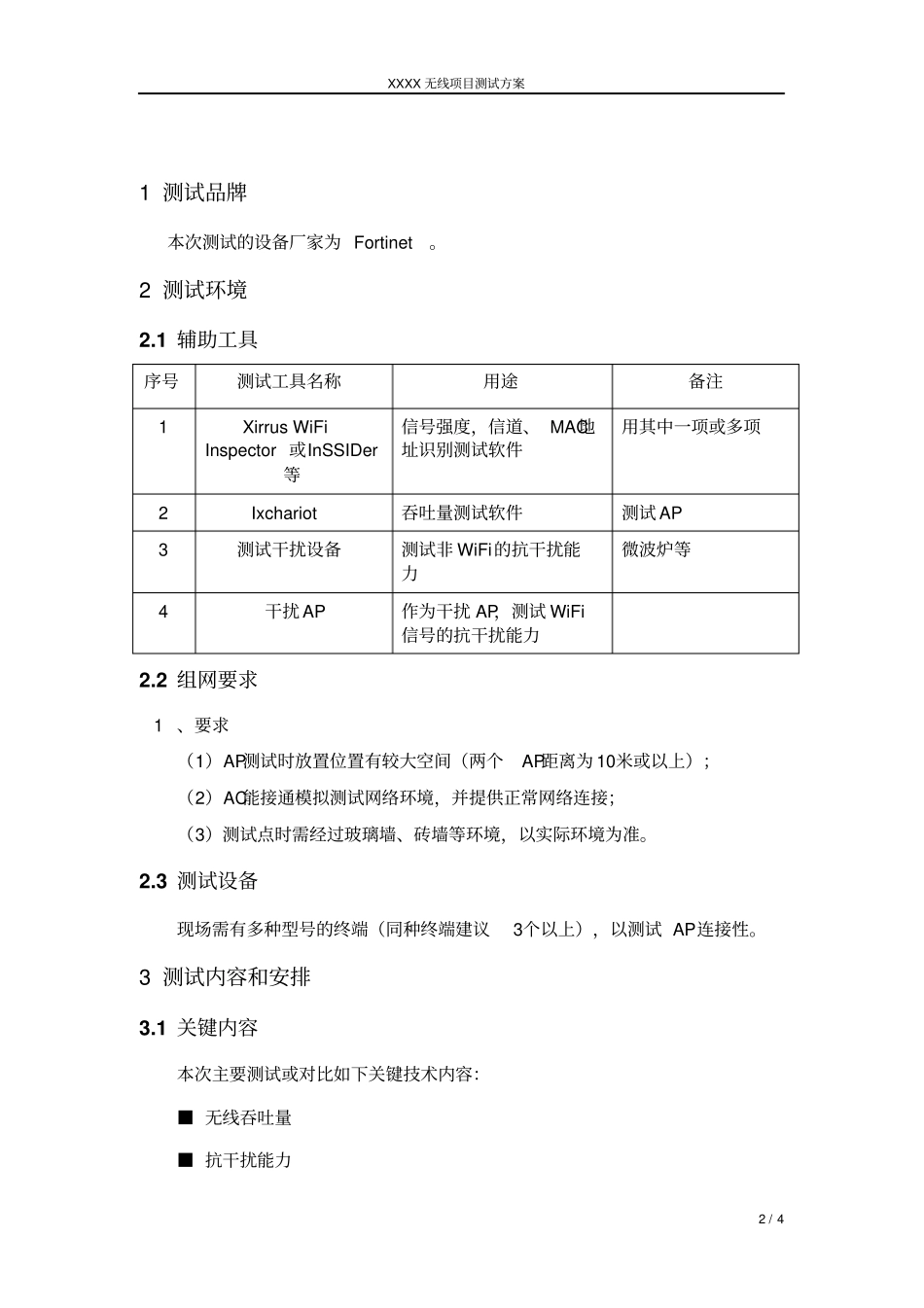

Forti24D无线项目测试方案XXXX无线项目测试方案2/41测试品牌本次测试的设备厂家为Fortinet。2测试环境2.1辅助工具序号测试工具名称用途备注1XirrusWiFiInspector或InSSIDer等信号强度，信道、MAC地址识别测试软件用其中一项或多项2Ixchariot吞吐量测试软件测试AP3测试干扰设备测试非WiFi的抗干扰能力微波炉等4干扰AP作为干扰AP，测试WiFi信号的抗干扰能力2.2组网要求1、要求（1）AP测试时放置位置有较大空间（两个AP距离为10米或以上）；（2）AC能接通模拟测试网络环境，并提供正常网络连接；（3）测试点时需经过玻璃墙、砖墙等环境，以实际环境为准。2.3测试设备现场需有多种型号的终端（同种终端建议3个以上），以测试AP连接性。3测试内容和安排3.1关键内容本次主要测试或对比如下关键技术内容：■无线吞吐量■抗干扰能力XXXX无线项目测试方案3/4■视频压力承载能力■漫游语音通话质量■第三方认证■无线覆盖信号强度3.2AP吞吐量测试测试内容AP吞吐量测试（2×2MIMO）测试方法在同一个环境下，选择5个AP为测试点测试步骤1.AP通过交换机与AC连接；配置AP与AC正常工作。2.使PC1与PC2连接同一个AP下的有线网络。3.使用性能测试软件工具测试PC1与PC2之间的吞吐量。4.每次测试吞吐时的测试脚本的吞吐量时间约2分钟。5.换多处位置，取吞吐量平均值。3.3非WiFi信号抗干扰测试测试内容非WiFi信号干扰测试测试步骤1.AP通过交换机与AC连接，并调试好。2.PC1通过AP接入无线网络；PC2则使用有线与AP相连。3.使用性能测试软件工具Chariot测试PC1与PC2之间的吞吐量，测试期间使用微波炉进行干扰，观测吞吐量的变化。3.4WiFi抗干扰测试测试内容WiFi抗干扰测试测试步骤1.AP通过交换机与AC连接；PC1通过AP接入无线网络；PC2则使用有线与AP相连。2.在覆盖区域内附近放置一台干扰AP，与覆盖所使用的AP使用相同信道，并持续产生流量。3.使用性能测试软件工具测试PC1与PC2之间的吞吐量。3.5语音漫游测试测试内容漫游测试测试步骤1.两个AP通过交换机与AC连接；配置AP,AC使其正常工作。2.移动PC，从覆盖区域的一端移动到另外一端，在移动过程中持续从PCpingAC。3.开启移动应用软件，如语音，视频等。4.切换到AP2后，再移动切换回AP1，记录PC1的IP地址变化情况，XXXX无线项目测试方案4/4以及ping的掉包情况，同时测试无线的应用是否有中断过。5.在漫游过程中，测试语音通话是否流畅，是否会出现断线的情况。3.6视频业务承载测试测试内容AP支持多用户并发上网的性能（2x2MIMO）测试步骤1.AP通过交换机与AC连接，配置AP、AC使其正常工作。2.在AP的覆盖范围内，使用8个客户终端或以上，全部关联到无线AP上。3.PC通过AP连接到高清视频网站等。4.记录接入终端的视频播放是否流畅，是否出现马赛克等现象。3.7对接第三方认证测试测试内容portal用户认证测试（2×2MIMO）测试步骤1.在信号覆盖区域内不同地点使用WebPortal方式进行10次WEB认证，记录是否认证成功。在AP的覆盖范围内，使用8个客户终端或以上，全部关联到无线AP上。2.用户输入正确的账号密码后认证通过，并取得访问internet等相应权限；非法用户被拒绝，无法访问internet。3.7无线覆盖信号强度测试测试内容无线覆盖信号强度测试（2×2MIMO）测试步骤1.使用WLAN专用检查仪表或在插有无线网卡的笔记本电脑上运行专用检查软件，在设计目标覆盖区域内进行SNR检查；2.每20平方米检查地点不应少于1个，检查点的选取应均匀分布，并且能够反映该区域的覆盖情况。每个检查点至少观察10秒，记录SNR值。
