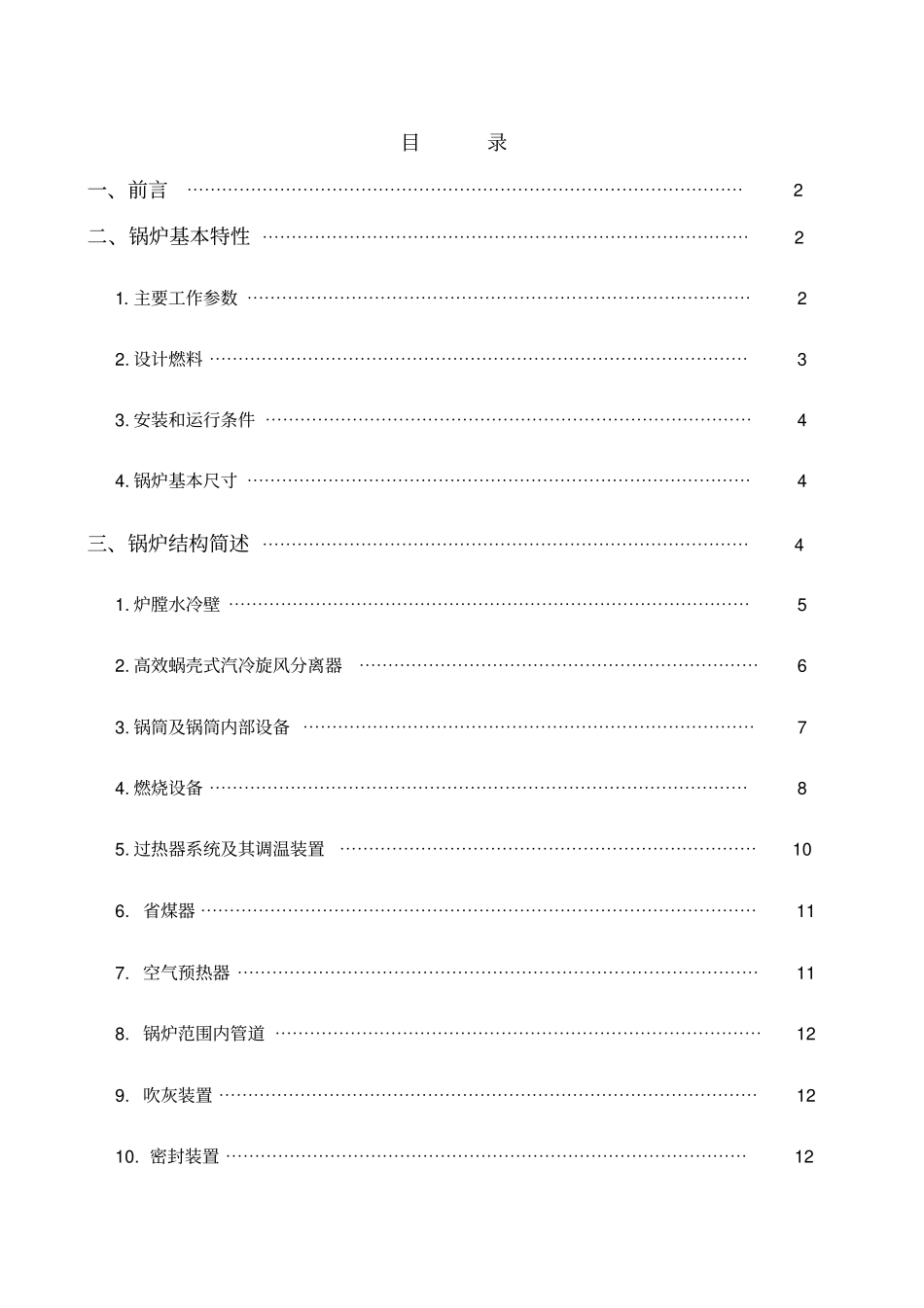

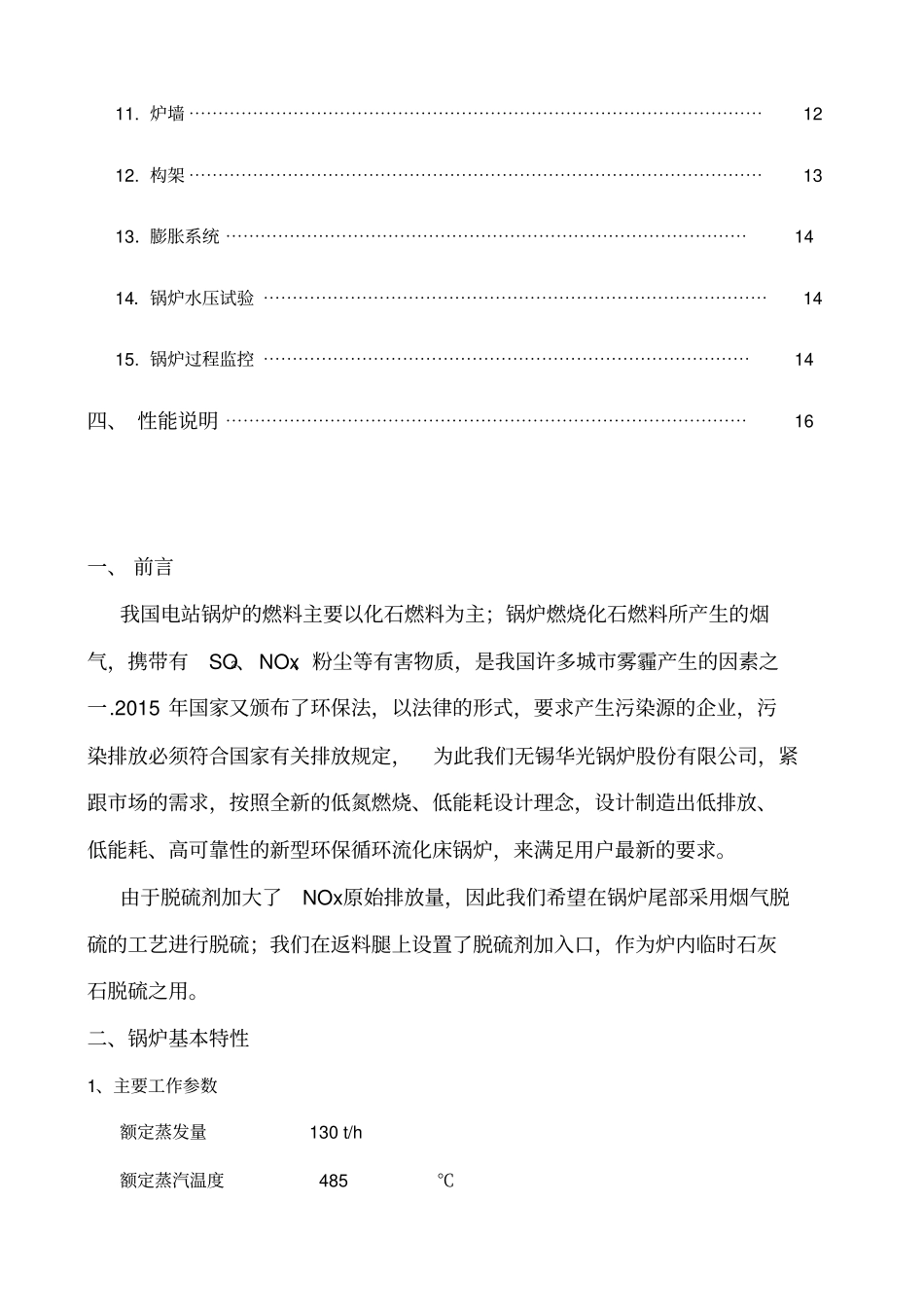

UG－130/－M锅炉说明书(SH)X130-SM1编制校对审核中华人民共和国无锡华光锅炉股份有限公司（无锡锅炉厂）2016年11月目录一、前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、锅炉基本特性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.主要工作参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.设计燃料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33.安装和运行条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44.锅炉基本尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4三、锅炉结构简述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.炉膛水冷壁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.高效蜗壳式汽冷旋风分离器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.锅筒及锅筒内部设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74.燃烧设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85.过热器系统及其调温装置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯106.省煤器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯117.空气预热器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯118.锅炉范围内管道⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯129.吹灰装置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1210.密封装置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1211.炉墙⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1212.构架⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1313．膨胀系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1414．锅炉水压试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1415.锅炉过程监控⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14四、性能说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16一、前言我国电站锅炉的燃料主要以化石燃料为主；锅炉燃烧化石燃料所产生的烟气，携带有SO2、NOx、粉尘等有害物质，是我国许多城市雾霾产生的因素之一.2015年国家又颁布了环保法，以法律的形式，要求产生污染源的企业，污染排放必须符合国家有关排放规定，为此我们无锡华光锅炉股份有限公司，紧跟市场的需求，按照全新的低氮燃烧、低能耗设计理念，设计制造出低排放、低能耗、高可靠性的新型环保循环流化床锅炉，来满足用户最新的要求。由于脱硫剂加大了NOx原始排放量，因此我们希望在锅炉尾部采用烟气脱硫的工艺进行脱硫；我们在返料腿上设置了脱硫剂加入口，作为炉内临时石灰石脱硫之用。二、锅炉基本特性1、主要工作参数额定蒸发量130t/h额定蒸汽温度485℃额定蒸汽压力（表压）MPa给水温度150℃锅炉排烟温度～140℃排污率≤2%设计环境温度20℃锅炉计算热效率%设计燃料消耗量t/h一次热风温度141℃二次热风温度136℃一、二次风量比50：50循环倍率20～25灰渣比:2、设计燃料（1）煤质分析资料：锅炉燃料为烟煤煤。序号检验项目单位检验结果1全水分Mar%2收到基碳Car%收到基氢Har%收到基氧Oar%收到基氮Nar%3收到基灰分Aar%4收到基挥发分Var%155收到基全硫Sd,ar%6收到基低位发热量Qnet,V,arCal/g5000入炉给煤粒度：煤的入炉粒度要求：粒度范围0～8mm，50%切割粒径d50=2mm。研究证明，循环流化床锅炉的流化风量的大小是影响NOx原始排放的因素之一。流化风量越大，NOx原始排放量就越高；反之亦然。而入炉煤的颗粒度的大小又影响流化风量的大小；入炉煤颗粒度d50越大，所需流化风量就越大，反之亦然。因此要求：粒度范围0～8mm，50%切割粒径d50=2mm，8mm颗料度所占的比例要<5%，详见附图。（2）点火及助燃用油采用床下点火，点火及助燃用#0号轻柴油序号分析项目单位标准要求实验方法110%蒸余物残碳%≯4GB/T2682水分%痕迹GB/T2603运动粘度mm2/s～GB/T...
