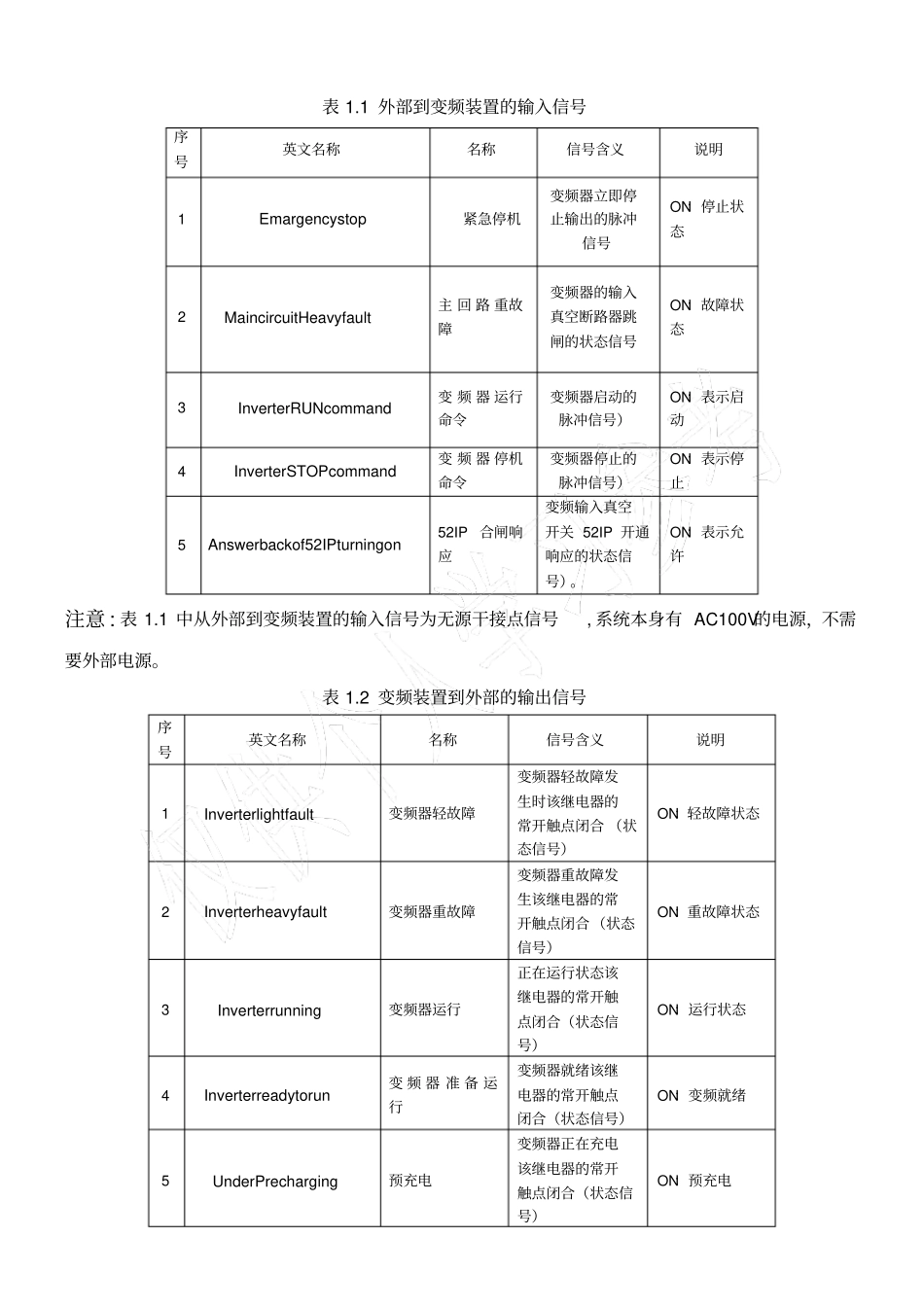

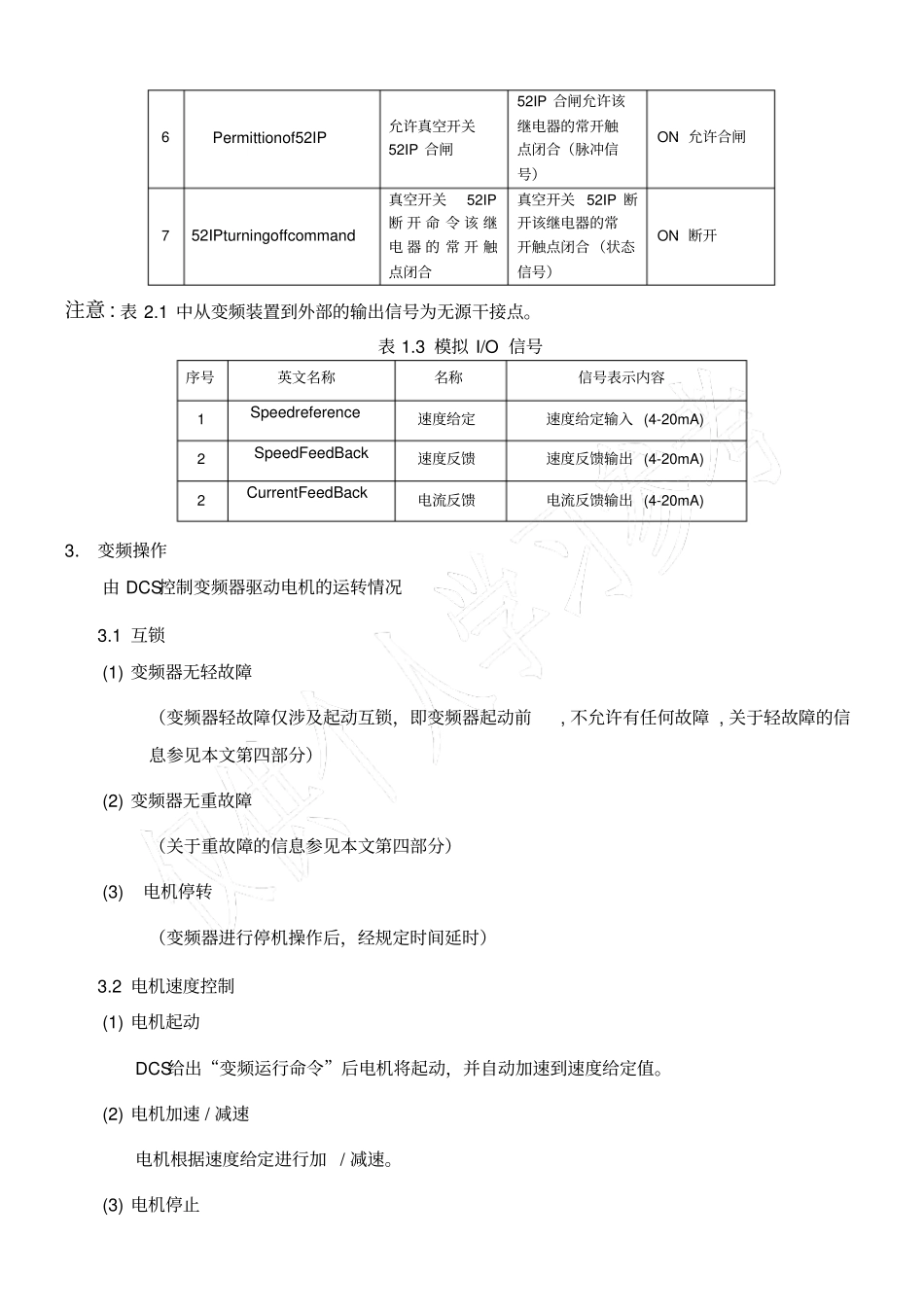

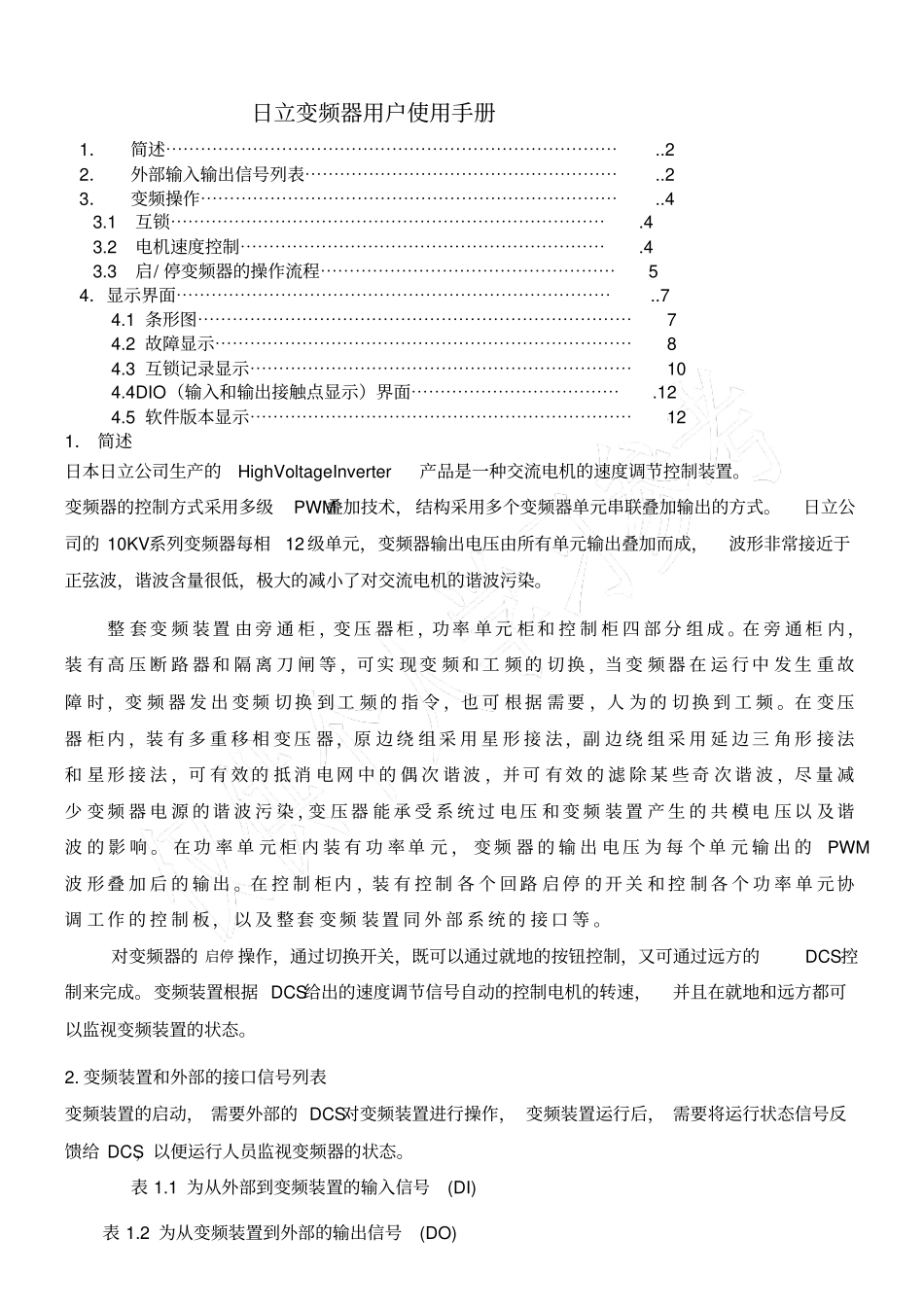

日立变频器用户使用手册1．简述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..22．外部输入输出信号列表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..23．变频操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..43.1互锁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.43.2电机速度控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.43.3启/停变频器的操作流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54．显示界面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..74.1条形图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74.2故障显示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯84.3互锁记录显示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯104.4DIO（输入和输出接触点显示）界面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.124.5软件版本显示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯121．简述日本日立公司生产的HighVoltageInverter产品是一种交流电机的速度调节控制装置。变频器的控制方式采用多级PWM叠加技术，结构采用多个变频器单元串联叠加输出的方式。日立公司的10KV系列变频器每相12级单元，变频器输出电压由所有单元输出叠加而成，波形非常接近于正弦波，谐波含量很低，极大的减小了对交流电机的谐波污染。整套变频装置由旁通柜，变压器柜，功率单元柜和控制柜四部分组成。在旁通柜内，装有高压断路器和隔离刀闸等，可实现变频和工频的切换，当变频器在运行中发生重故障时，变频器发出变频切换到工频的指令，也可根据需要，人为的切换到工频。在变压器柜内，装有多重移相变压器，原边绕组采用星形接法，副边绕组采用延边三角形接法和星形接法，可有效的抵消电网中的偶次谐波，并可有效的滤除某些奇次谐波，尽量减少变频器电源的谐波污染，变压器能承受系统过电压和变频装置产生的共模电压以及谐波的影响。在功率单元柜内装有功率单元，变频器的输出电压为每个单元输出的PWM波形叠加后的输出。在控制柜内，装有控制各个回路启停的开关和控制各个功率单元协调工作的控制板，以及整套变频装置同外部系统的接口等。对变频器的启停操作，通过切换开关，既可以通过就地的按钮控制，又可通过远方的DCS控制来完成。变频装置根据DCS给出的速度调节信号自动的控制电机的转速，并且在就地和远方都可以监视变频装置的状态。2.变频装置和外部的接口信号列表变频装置的启动，需要外部的DCS对变频装置进行操作，变频装置运行后，需要将运行状态信号反馈给DCS，以便运行人员监视变频器的状态。表1.1为从外部到变频装置的输入信号(DI)表1.2为从变频装置到外部的输出信号(DO)表1.1外部到变频装置的输入信号序号英文名称名称信号含义说明1Emargencystop紧急停机变频器立即停止输出的脉冲信号ON：停止状态2MaincircuitHeavyfault主回路重故障变频器的输入真空断路器跳闸的状态信号ON：故障状态3InverterRUNcommand变频器运行命令变频器启动的脉冲信号）ON：表示启动4InverterSTOPcommand变频器停机命令变频器停止的脉冲信号）ON：表示停止5Answerbackof52IPturningon52IP合闸响应变频输入真空开关52IP开通响应的状态信号）。ON：表示允许注意:表1.1中从外部到变频装置的输入信号为无源干接点信号,系统本身有AC100V的电源，不需要外部电源。表1.2变频装置到外部的输出信号序号英文名称名称信号含义说明1Inverterlightfault变频器轻故障变频器轻故障发生时该继电器的常开触点闭合（状态信号）ON：轻故障状态2Inverterheavyfault变频器重故障变频器重故障发生该继电器的常开触点闭合（状态信号）ON：重故障状态3Inverterrunning变频器运行正在运行状态该继电器的常开触点闭合（状态信号）ON：运行状态4Inverterreadytorun变频器准备运行变频器就绪该继电器的常开触点闭合（状态信号）ON：变频就绪5UnderPrecharging预充电变频器正在充电该继电器的常开触点闭合（状态信号）ON：预充电6Permittionof52IP允许真空开关52IP合闸52IP合闸允许该继电器的常开触点闭合（脉冲信号）ON：允许合闸752IPturningoffcommand真空开关52IP断开命令该继电器的常开触点闭合真空开关52IP断开...
