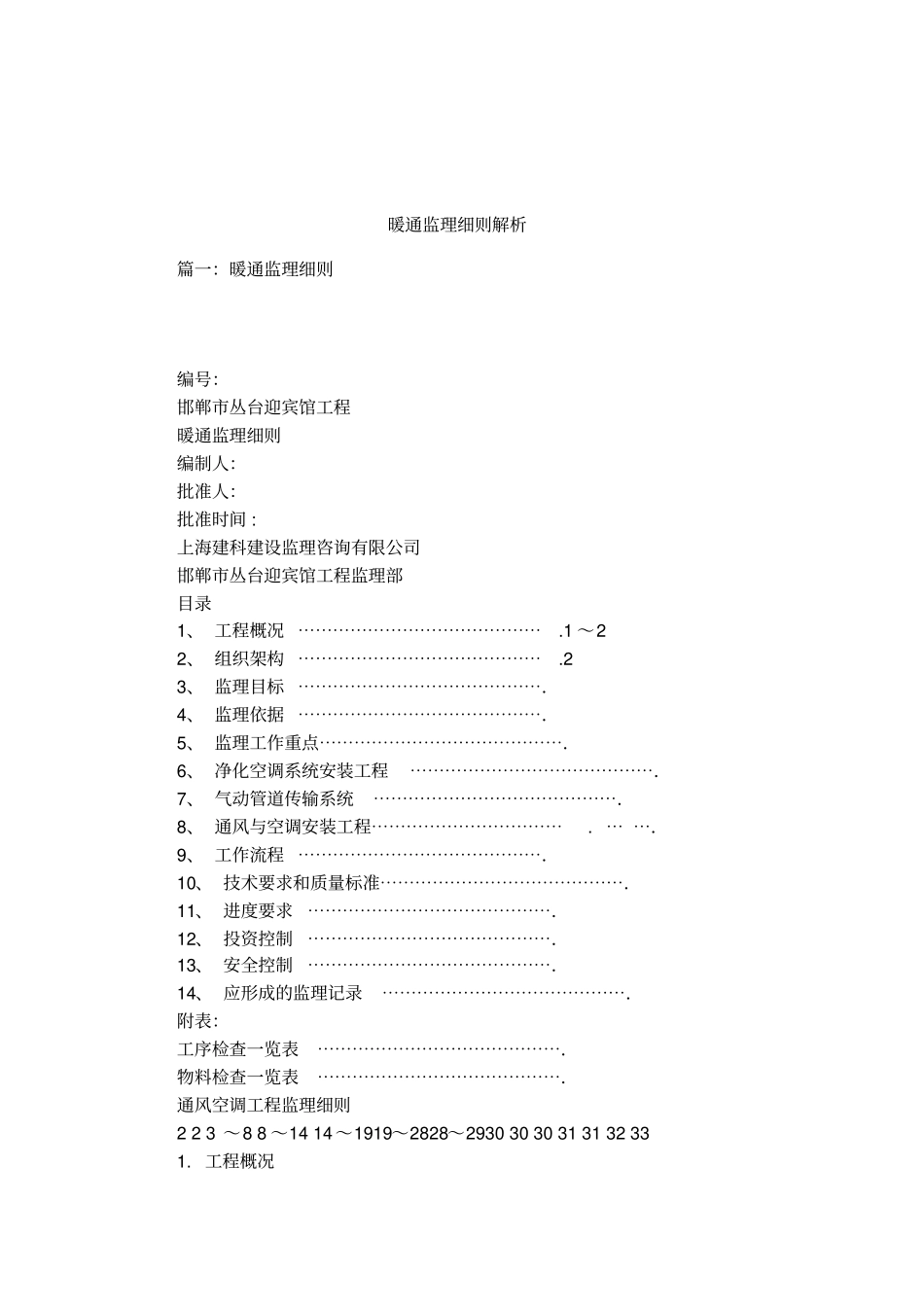

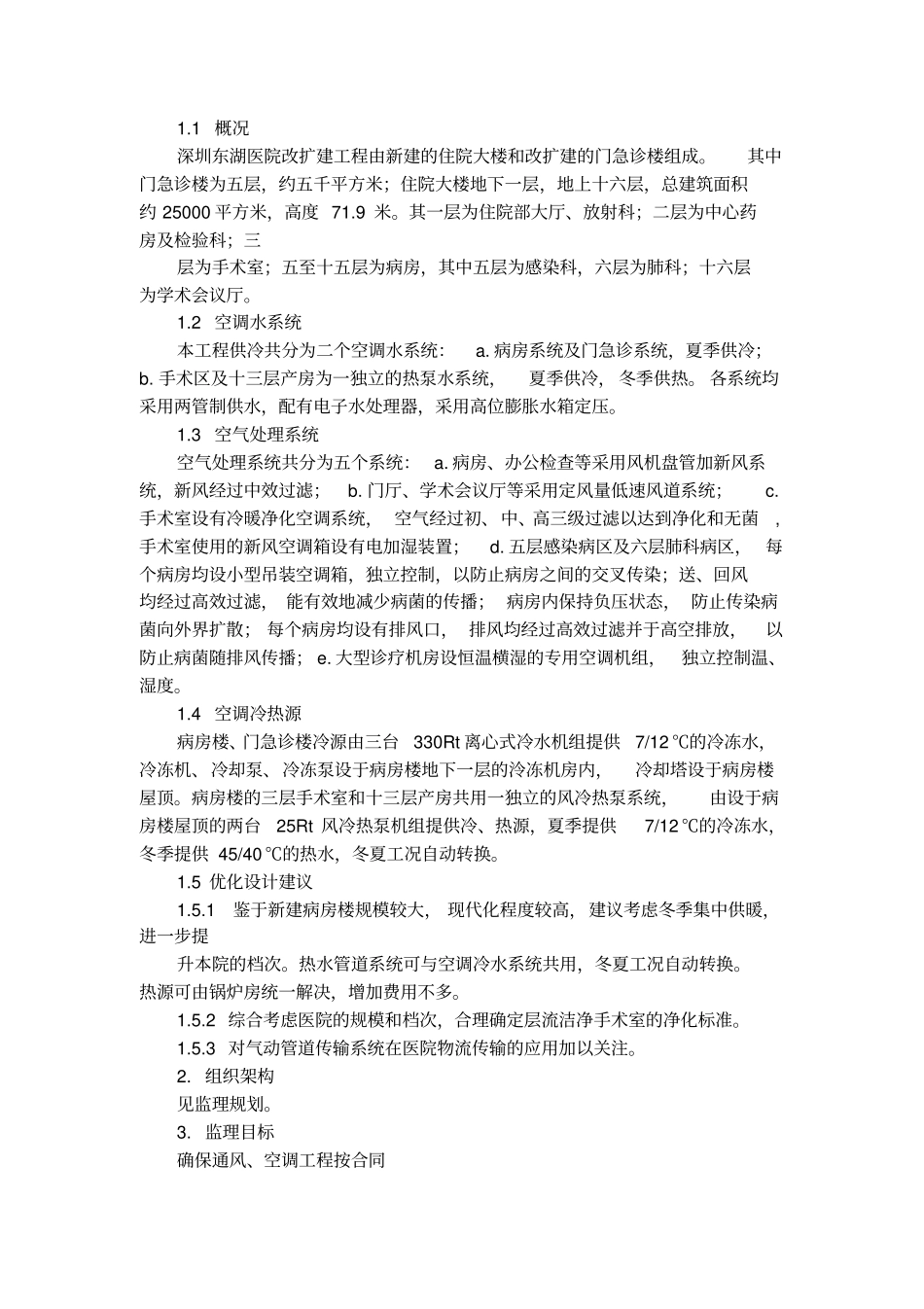

暖通监理细则解析篇一：暖通监理细则编号：邯郸市丛台迎宾馆工程暖通监理细则编制人：批准人：批准时间:上海建科建设监理咨询有限公司邯郸市丛台迎宾馆工程监理部目录1、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1～22、组织架构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.23、监理目标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.4、监理依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.5、监理工作重点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6、净化空调系统安装工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.7、气动管道传输系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.8、通风与空调安装工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯.9、工作流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.10、技术要求和质量标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.11、进度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.12、投资控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.13、安全控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.14、应形成的监理记录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.附表：工序检查一览表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.物料检查一览表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.通风空调工程监理细则223～88～1414～1919～2828～29303030313132331.工程概况1.1概况深圳东湖医院改扩建工程由新建的住院大楼和改扩建的门急诊楼组成。其中门急诊楼为五层，约五千平方米；住院大楼地下一层，地上十六层，总建筑面积约25000平方米，高度71.9米。其一层为住院部大厅、放射科；二层为中心药房及检验科；三层为手术室；五至十五层为病房，其中五层为感染科，六层为肺科；十六层为学术会议厅。1.2空调水系统本工程供冷共分为二个空调水系统：a.病房系统及门急诊系统，夏季供冷；b.手术区及十三层产房为一独立的热泵水系统，夏季供冷，冬季供热。各系统均采用两管制供水，配有电子水处理器，采用高位膨胀水箱定压。1.3空气处理系统空气处理系统共分为五个系统：a.病房、办公检查等采用风机盘管加新风系统，新风经过中效过滤；b.门厅、学术会议厅等采用定风量低速风道系统；c.手术室设有冷暖净化空调系统，空气经过初、中、高三级过滤以达到净化和无菌,手术室使用的新风空调箱设有电加湿装置；d.五层感染病区及六层肺科病区，每个病房均设小型吊装空调箱，独立控制，以防止病房之间的交叉传染；送、回风均经过高效过滤，能有效地减少病菌的传播；病房内保持负压状态，防止传染病菌向外界扩散；每个病房均设有排风口，排风均经过高效过滤并于高空排放，以防止病菌随排风传播；e.大型诊疗机房设恒温横湿的专用空调机组，独立控制温、湿度。1.4空调冷热源病房楼、门急诊楼冷源由三台330Rt离心式冷水机组提供7/12℃的冷冻水，冷冻机、冷却泵、冷冻泵设于病房楼地下一层的泠冻机房内，冷却塔设于病房楼屋顶。病房楼的三层手术室和十三层产房共用一独立的风冷热泵系统，由设于病房楼屋顶的两台25Rt风冷热泵机组提供冷、热源，夏季提供7/12℃的冷冻水，冬季提供45/40℃的热水，冬夏工况自动转换。1.5优化设计建议1.5.1鉴于新建病房楼规模较大，现代化程度较高，建议考虑冬季集中供暖，进一步提升本院的档次。热水管道系统可与空调冷水系统共用，冬夏工况自动转换。热源可由锅炉房统一解决，增加费用不多。1.5.2综合考虑医院的规模和档次，合理确定层流洁净手术室的净化标准。1.5.3对气动管道传输系统在医院物流传输的应用加以关注。2.组织架构见监理规划。3.监理目标确保通风、空调工程按合同要求优质高效完成，使施工管理科学化、规范化，做到安全文明施工。本工程项目的质量目标为优良，争取达到省级优良样板工程。4.监理依据4.1通风、空调工程施工合同4.2通风、空调工程施工图纸4.3《通风与空调工程施工及验收规范》GB50234—974.4《通风与空调工程质量检验评定标准》GBJ304—884.5《洁净室施工及验收规范》JGJ71—904.6《层流洁净工作台检验标准》GB6168—854.7《高效空气过滤器性能试验方法透过率和阻力》GB6165—854.8《高效滤料性能试验方法透过率和阻力》GB6166—854.9《制冷设备、空气分离设备安装工程施工及验收规范》GB50274—984.10《压缩机、风机、泵安装工程》GB50275—984.11《建筑安装工程质量检验评定统一标准》GBJ300—884.12...
