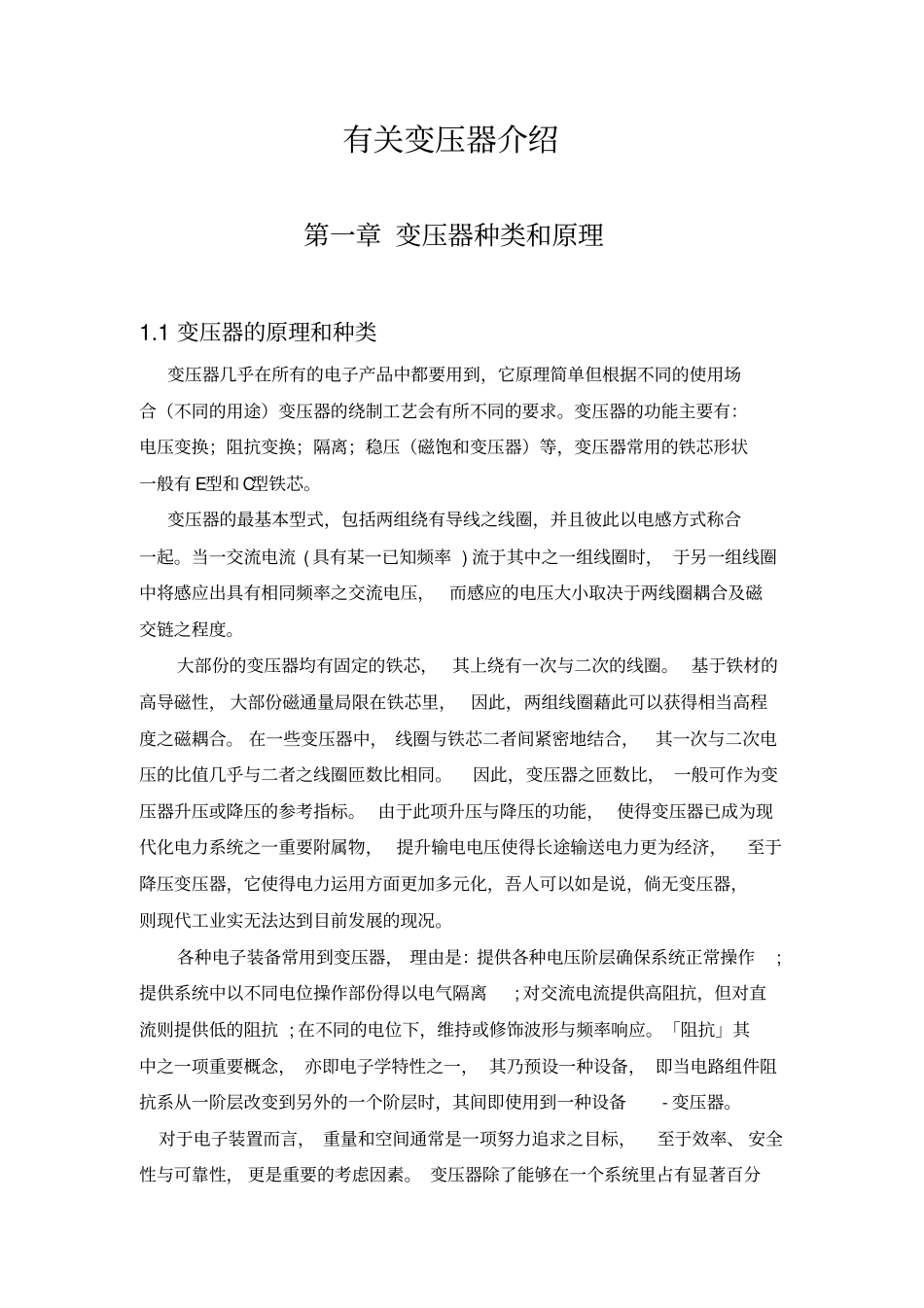

有关变压器介绍第一章变压器种类和原理1.1变压器的原理和种类变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁芯形状一般有E型和C型铁芯。变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，吾人可以如是说，倘无变压器，则现代工业实无法达到目前发展的现况。各种电子装备常用到变压器，理由是：提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电气隔离;对交流电流提供高阻抗，但对直流则提供低的阻抗;在不同的电位下，维持或修饰波形与频率响应。「阻抗」其中之一项重要概念，亦即电子学特性之一，其乃预设一种设备，即当电路组件阻抗系从一阶层改变到另外的一个阶层时，其间即使用到一种设备-变压器。对于电子装置而言，重量和空间通常是一项努力追求之目标，至于效率、安全性与可靠性，更是重要的考虑因素。变压器除了能够在一个系统里占有显著百分比的重量和空间外，另一方面在可靠性方面，它亦是衡量因子中之一要项。因为上述与其它应用方面的差别，使得电力变压器并不适合应用于电子电路上.编辑本段变压器技术参数1.2常用变压器的种类及特点一般常用变压器的分类可归纳如下：1.2.1按相数分(1)单相变压器：用于单相负荷和三相变压器组。(2)三相变压器：用于三相系统的升、降电压。1.2.2按冷却方式分(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。(2)(2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。(3)1.2.3按用途分(4)(1)电力变压器：用于输配电系统的升、降电压。(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置(3)试验变压器：能产生高压，对电气设备进行高压试验。(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。1.2.4按绕组形式分(1)双绕组变压器：用于连接电力系统中的两个电压等级。(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。(3)自耦变电器：用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。1.2.5按铁芯形式分(1)芯式变压器：用于高压的电力变压器。(2)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。编辑本段变压器的比较发烧友对变压器的评价要客观公正，你不能拿一个没做好的东西作参考而说它不好。有人说环型变压器容易磁饱和，那你为什么不去想办法把它做到不容易磁饱和?而原本通过技术手段是可以做到这一点的。不下足功夫或者一味地为了省成本，那它当然就容易磁饱和了。同理，只要你认真制作，EI型变压器的效率也是能做到很高的。变压器的品质好坏对声音的影响很大，因为变压器的传输能量与铁芯、线圈密切关联，其传递速率对声音的影响起决定性作用。像EI型变压器，人们通常觉得它的中频比较厚，高频则比较纤细，为什么呢?因为它的传输速度相对比较慢。而环型呢?低频比较猛，中高频则又稍弱一点，为什么?因为它传输速度比较快，但是如果通过有效的结构改变，你就可以把环型和EI型都做得非常完美，所以关键还是要看你怎么做。不过至少可以肯定一点的是，R型变压器不是太容易做好...
