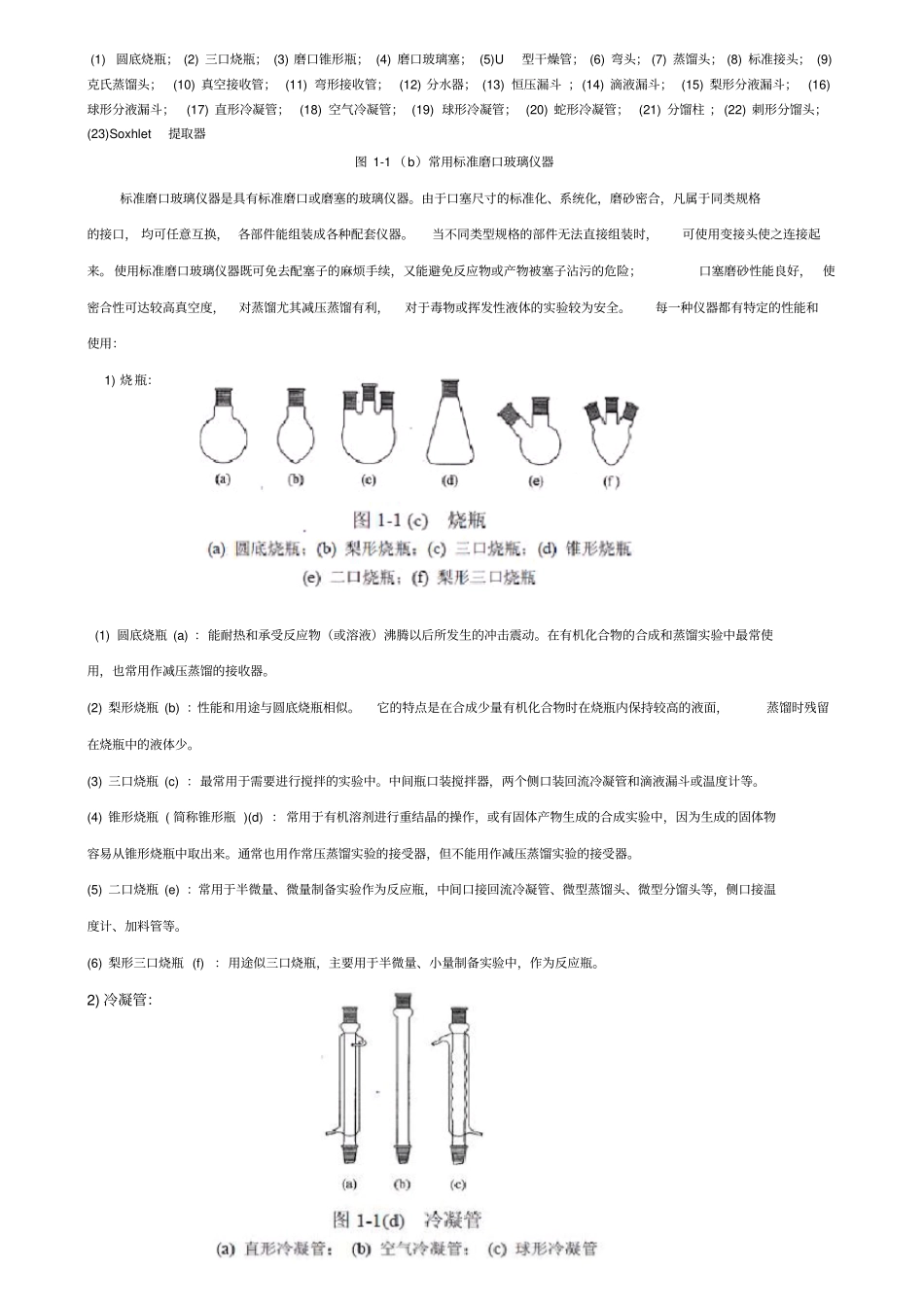

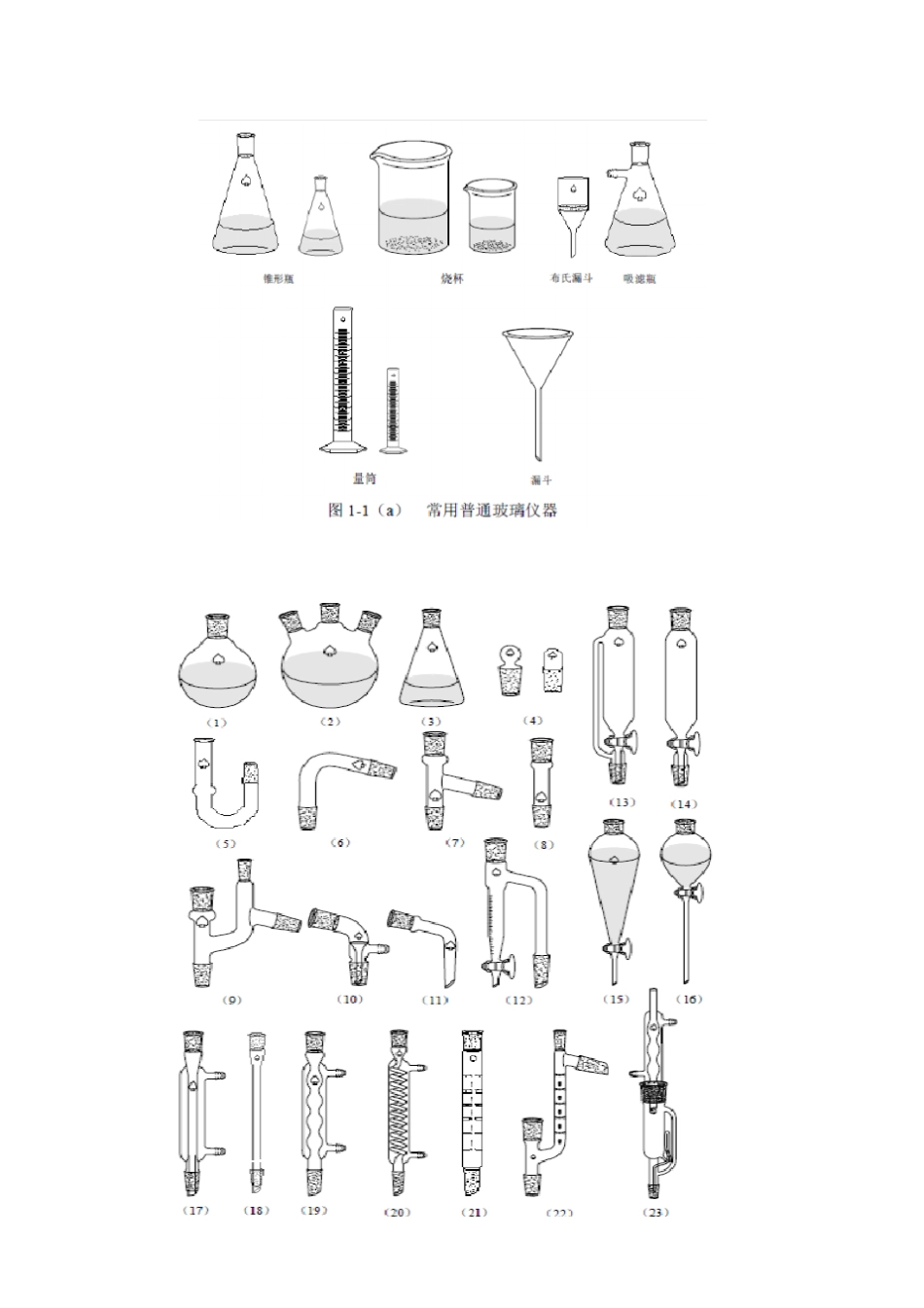

(1)圆底烧瓶；(2)三口烧瓶；(3)磨口锥形瓶；(4)磨口玻璃塞；(5)U型干燥管；(6)弯头；(7)蒸馏头；(8)标准接头；(9)克氏蒸馏头；(10)真空接收管；(11)弯形接收管；(12)分水器；(13)恒压漏斗；(14)滴液漏斗；(15)梨形分液漏斗；(16)球形分液漏斗；(17)直形冷凝管；(18)空气冷凝管；(19)球形冷凝管；(20)蛇形冷凝管；(21)分馏柱；(22)刺形分馏头；(23)Soxhlet提取器图1-1（b）常用标准磨口玻璃仪器标准磨口玻璃仪器是具有标准磨口或磨塞的玻璃仪器。由于口塞尺寸的标准化、系统化，磨砂密合，凡属于同类规格的接口，均可任意互换，各部件能组装成各种配套仪器。当不同类型规格的部件无法直接组装时，可使用变接头使之连接起来。使用标准磨口玻璃仪器既可免去配塞子的麻烦手续，又能避免反应物或产物被塞子沾污的危险；口塞磨砂性能良好，使密合性可达较高真空度，对蒸馏尤其减压蒸馏有利，对于毒物或挥发性液体的实验较为安全。每一种仪器都有特定的性能和使用：1)烧瓶：(1)圆底烧瓶(a)：能耐热和承受反应物（或溶液）沸腾以后所发生的冲击震动。在有机化合物的合成和蒸馏实验中最常使用，也常用作减压蒸馏的接收器。(2)梨形烧瓶(b)：性能和用途与圆底烧瓶相似。它的特点是在合成少量有机化合物时在烧瓶内保持较高的液面，蒸馏时残留在烧瓶中的液体少。(3)三口烧瓶(c)：最常用于需要进行搅拌的实验中。中间瓶口装搅拌器，两个侧口装回流冷凝管和滴液漏斗或温度计等。(4)锥形烧瓶(简称锥形瓶)(d)：常用于有机溶剂进行重结晶的操作，或有固体产物生成的合成实验中，因为生成的固体物容易从锥形烧瓶中取出来。通常也用作常压蒸馏实验的接受器，但不能用作减压蒸馏实验的接受器。(5)二口烧瓶(e)：常用于半微量、微量制备实验作为反应瓶，中间口接回流冷凝管、微型蒸馏头、微型分馏头等，侧口接温度计、加料管等。(6)梨形三口烧瓶(f)：用途似三口烧瓶，主要用于半微量、小量制备实验中，作为反应瓶。2)冷凝管：(1)直形冷凝管(a)：蒸馏物质的沸点在140℃以下时，要在夹套内通水冷却；但超过140℃时，冷凝管往往会在内管和外管的接合处炸裂。微量合成实验中，用于加热回流装置上。(2)空气冷凝管(b)：当蒸馏物质的沸点高于140℃时，常用它代替通冷却水的直形冷凝管。(3)球形冷凝管(c)：其内管的冷却面积较大，对蒸气的冷凝有较好的效果，适用于加热回流的实验。3)漏斗:(1)漏斗(a)和(b)：在普通过滤时使用。(2)分液漏斗(c)、(d)和(e)：用于液体的萃取、洗涤和分离；有时也可用于滴加试料。(3)滴液漏斗(f)：能把液体一滴一滴地加入反应器中，即使漏斗的下端浸没在液面下，也能够明显地看到滴加的快慢。(4)恒压滴液漏斗(g)：用于合成反应实验的液体加料操作，也可用于简单的连续萃取操作。(5)保温漏斗(h)：也称热滤漏斗，用于需要保温的过滤。它是在普通漏斗的外面装上一个铜质的外壳，外壳中间装水，用煤气灯加热侧面的支管，以保持所需要的温度。(6)布氏漏斗(i)：是瓷质的多孔板漏斗，在减压过滤时使用。小型玻璃多孔板漏斗(j)用于减压过滤少量物质。(7)还有一种类似(b)的小口径漏斗，附带玻璃钉，过滤时把玻璃钉插入漏斗中，在玻璃钉上放滤纸或直接过滤。4)常用的配件：这些仪器多数用于各种仪器连接。标准磨口玻璃仪器，均按国际通用的技术标准制造。当某个部件损坏时，可以选购。标准磨口仪器的每个部件在其口、塞的上或下显著部位均具有烤印的白色标志，表明规格。常用的有10、12、14、16、19、24、29、34、40等。下面是标准磨口玻璃仪器的编号与大端直径：编号101214161924293440大端直径／mm1012.514.51618.82429.234.540有的标准磨口玻璃仪器有两个数字，如10/30，10表示磨口大端的直径为10mm，30表示磨口的高度为30mm。学生使用的常量仪器一般是19号的磨口仪器，半微量实验中采用的是14号的磨口仪器。使用磨口仪器时应注意以下几点：（1）使用时，应轻拿轻放；（2）不能用明火直接加热玻璃仪器（试管除外），加热时应垫以石棉网；（3）不能用高温加热不耐热的玻璃仪器，如吸滤瓶、普通漏斗、量筒；（4）玻璃仪器使用完后应及时清洗，特别是标准磨口仪器放置时间太久，容易粘结在一起，很...
