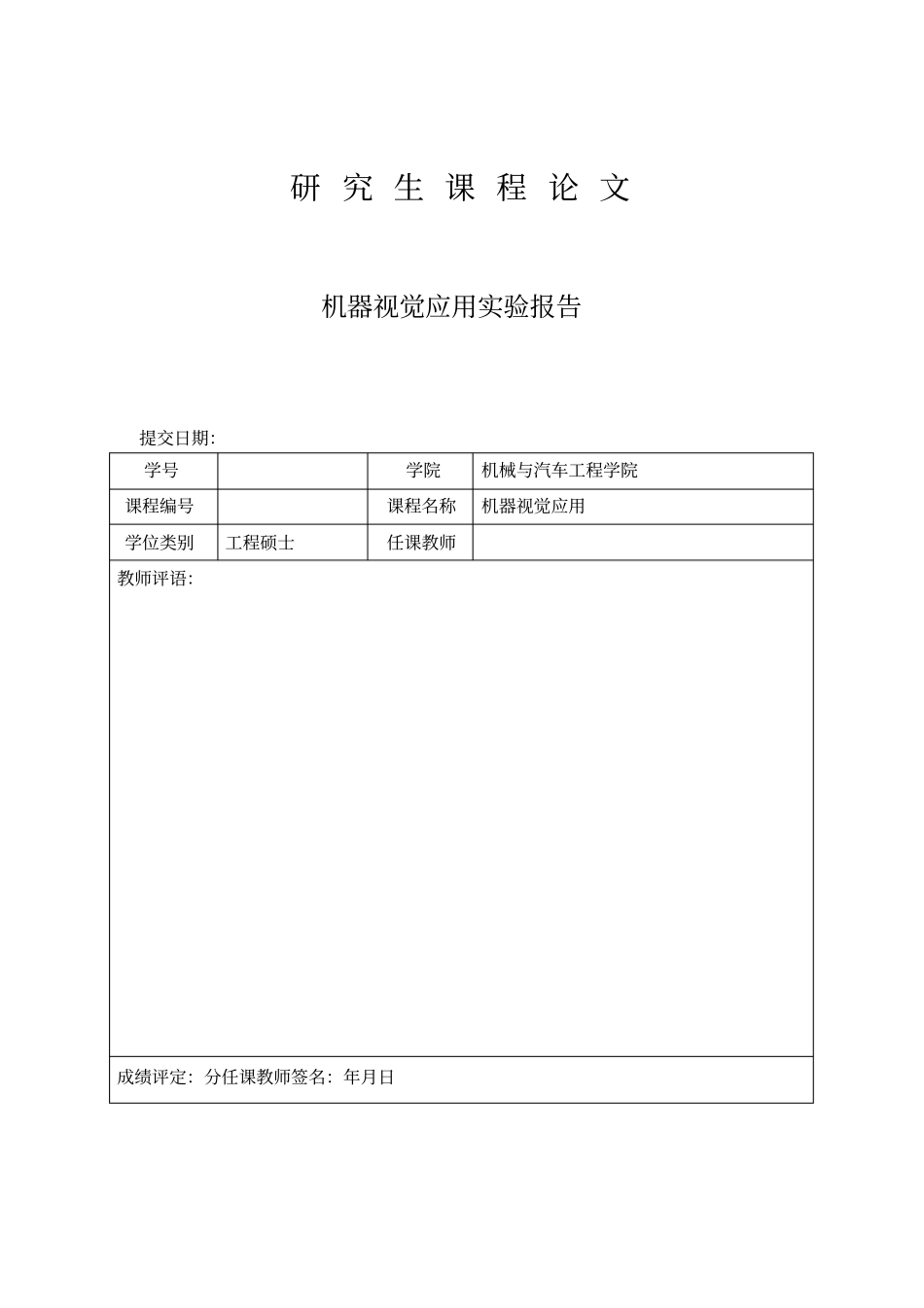

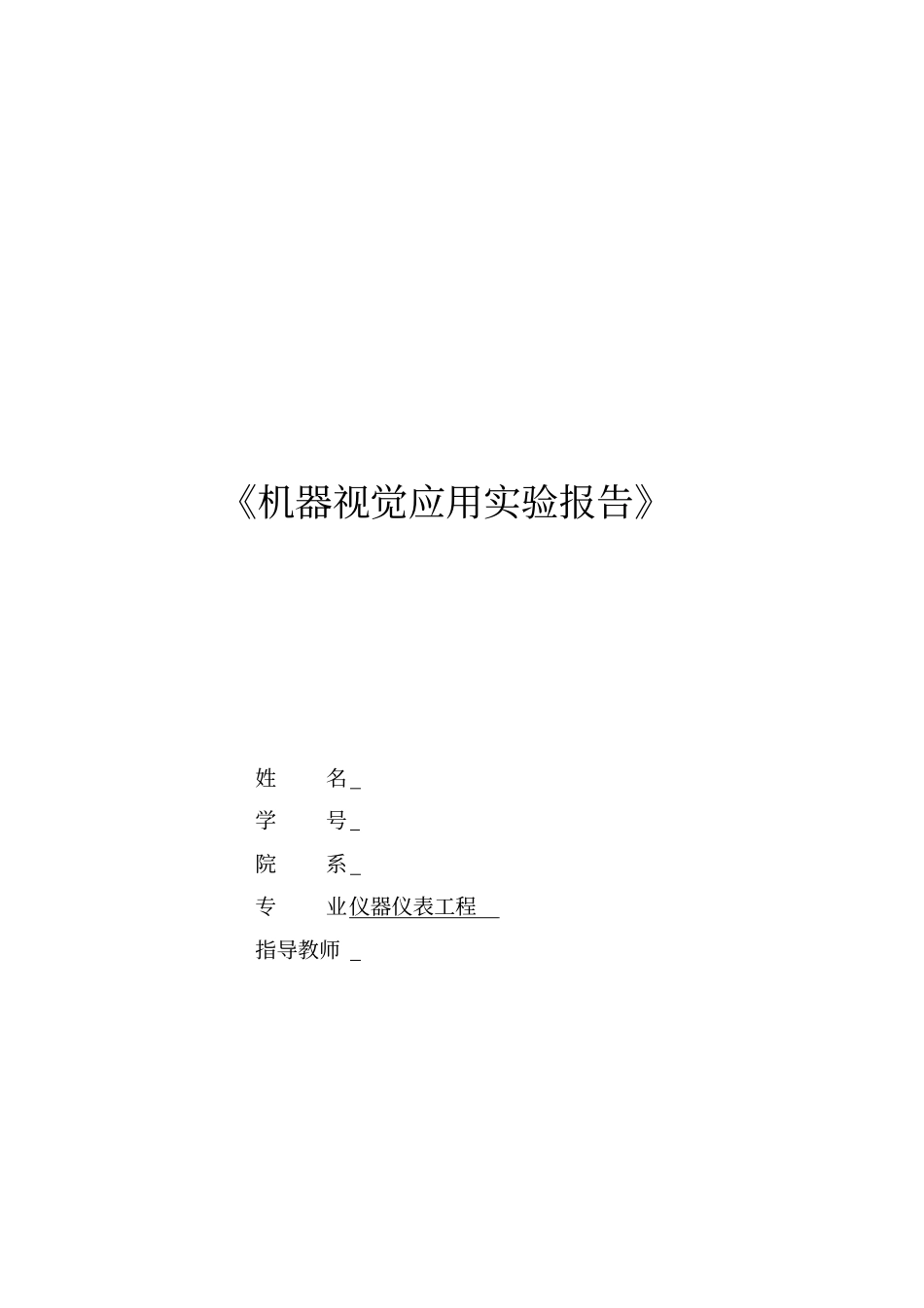

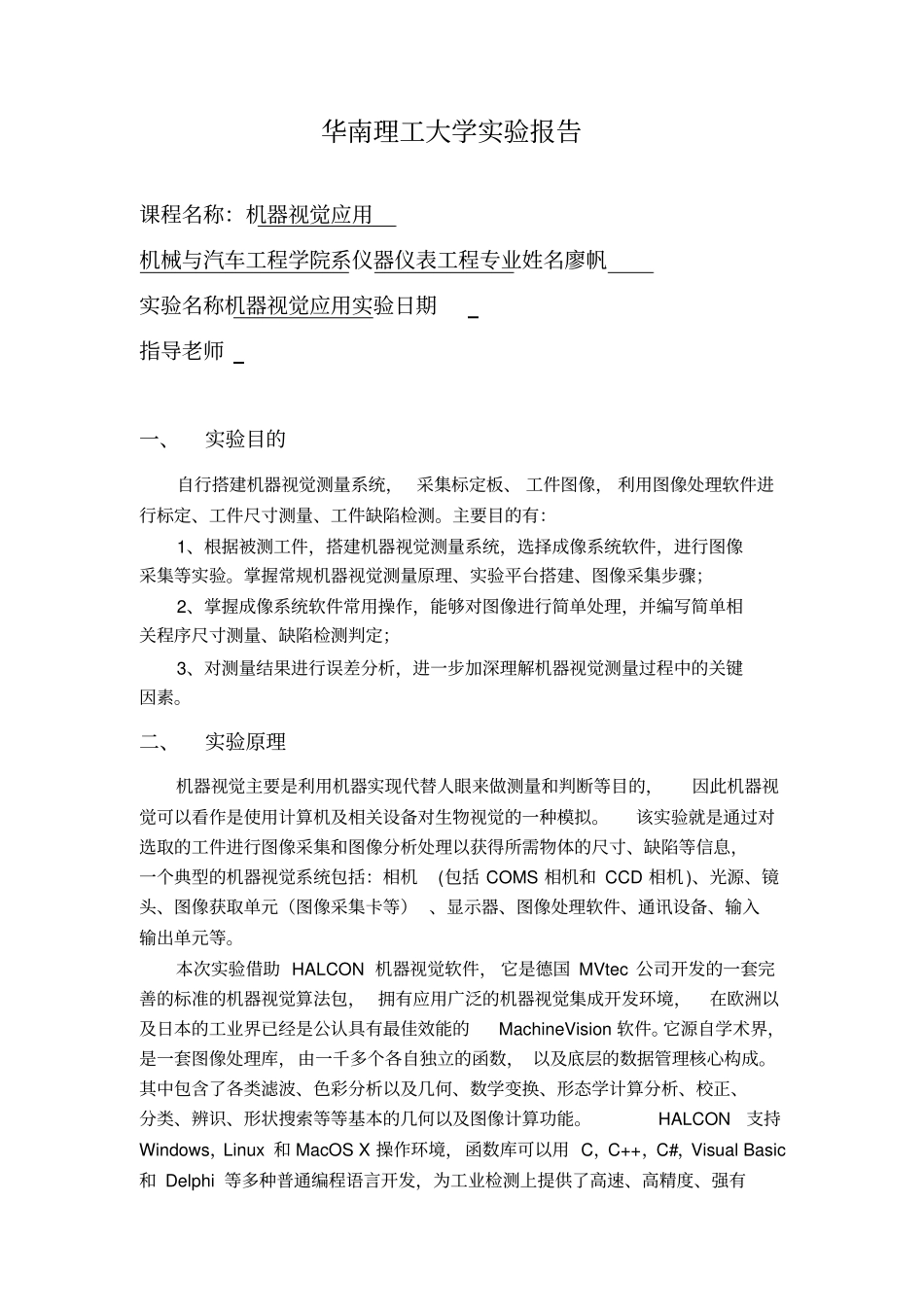

研究生课程论文机器视觉应用实验报告提交日期：学号学院机械与汽车工程学院课程编号课程名称机器视觉应用学位类别工程硕士任课教师教师评语：成绩评定：分任课教师签名：年月日《机器视觉应用实验报告》姓名学号院系专业仪器仪表工程指导教师华南理工大学实验报告课程名称：机器视觉应用机械与汽车工程学院系仪器仪表工程专业姓名廖帆实验名称机器视觉应用实验日期指导老师一、实验目的自行搭建机器视觉测量系统，采集标定板、工件图像，利用图像处理软件进行标定、工件尺寸测量、工件缺陷检测。主要目的有：1、根据被测工件，搭建机器视觉测量系统，选择成像系统软件，进行图像采集等实验。掌握常规机器视觉测量原理、实验平台搭建、图像采集步骤；2、掌握成像系统软件常用操作，能够对图像进行简单处理，并编写简单相关程序尺寸测量、缺陷检测判定；3、对测量结果进行误差分析，进一步加深理解机器视觉测量过程中的关键因素。二、实验原理机器视觉主要是利用机器实现代替人眼来做测量和判断等目的，因此机器视觉可以看作是使用计算机及相关设备对生物视觉的一种模拟。该实验就是通过对选取的工件进行图像采集和图像分析处理以获得所需物体的尺寸、缺陷等信息，一个典型的机器视觉系统包括：相机(包括COMS相机和CCD相机)、光源、镜头、图像获取单元（图像采集卡等）、显示器、图像处理软件、通讯设备、输入输出单元等。本次实验借助HALCON机器视觉软件，它是德国MVtec公司开发的一套完善的标准的机器视觉算法包，拥有应用广泛的机器视觉集成开发环境，在欧洲以及日本的工业界已经是公认具有最佳效能的MachineVision软件。它源自学术界，是一套图像处理库，由一千多个各自独立的函数，以及底层的数据管理核心构成。其中包含了各类滤波、色彩分析以及几何、数学变换、形态学计算分析、校正、分类、辨识、形状搜索等等基本的几何以及图像计算功能。HALCON支持Windows，Linux和MacOSX操作环境，函数库可以用C，C++，C#，VisualBasic和Delphi等多种普通编程语言开发，为工业检测上提供了高速、高精度、强有力的方法。本实验包括对被测工件进行圆孔中心尺寸测量、工件螺母焊接位置缺陷检测。本次实验基于HALCON平台，工件圆孔中心尺寸测量涉及ROI、特征提取（圆）、外接圆形算法，在传统边缘检测方法里，基于一阶导数的边缘检测算子有Robert算子、Sobel算子、Prewitt算子、canny算子等；工件螺母焊接正反位置缺陷检测涉及阈值处理、特征提取。三、实验器材光源：背光源，面光源硬件：MER-500-7UM相机、相机架、标定板（48×48mm）、计算机，焦距12mm、最大光圈1.4的镜头一个软件：DahengMER-SeriesViewer(x64)驱动、HALCON工件：OK件、缺陷件地点：暗室四、实验内容1.实验内容：(1)根据所检测的内容分析所需的光源；(2)根据工件尺寸、光源等搭建视觉系统平台(3)标定板制作；(4)采集标定板和工件图像；(5)本次实验利用HALCON软件进行相机标定；(6)利用HALCON软件对工件进行缺陷判定，并测量中心圆孔的尺寸2.待测对象描述：本实验的试验工件为冲压件，缺陷检测为工件的螺母是否焊反，即参照OK件检测工件的螺母位置是否焊反。工件如图所示：图4.13、初步拟定方案通过阅读图像，可知道，若是OK件，从指定面可观察到两个焊接的螺母，若是缺陷件，即螺母焊反的工件，在指定面观察的话没有焊接螺母，因此拟采用阈值法对所采集到的图像进行处理。至于中心圆孔的尺寸测量可以将工件放置在背光源之上，背面打光即可获得质量较好的图像。五、实验步骤1.相机选择：工件尺寸为80mm*116mm，要求最小误差为0.5mm，现在假设将最小的理论像素值定为0.05mm，计算相机分辨率的公式为：所以相机分辨率要大于1600*2320。大恒MER-500-7UM相机分辨率为1944*2592，所以该相机可以满足要求。2.镜头选择：拍摄最小工作距离定为80mm，CMOS传感器尺寸为2.9mm*2.9mm*2.9mm。所以焦距大于4.87即可,而我所采用的镜头焦距为12mm，因此镜头满足要求。3.根据现场环境及工件尺寸大小，选择合适的机架安放地点和支架的高度。4.利用扳手等工具，将三脚架、相机和镜头组装好。其中尽量保持相机——镜头的中心线与测量平面(底面)...
