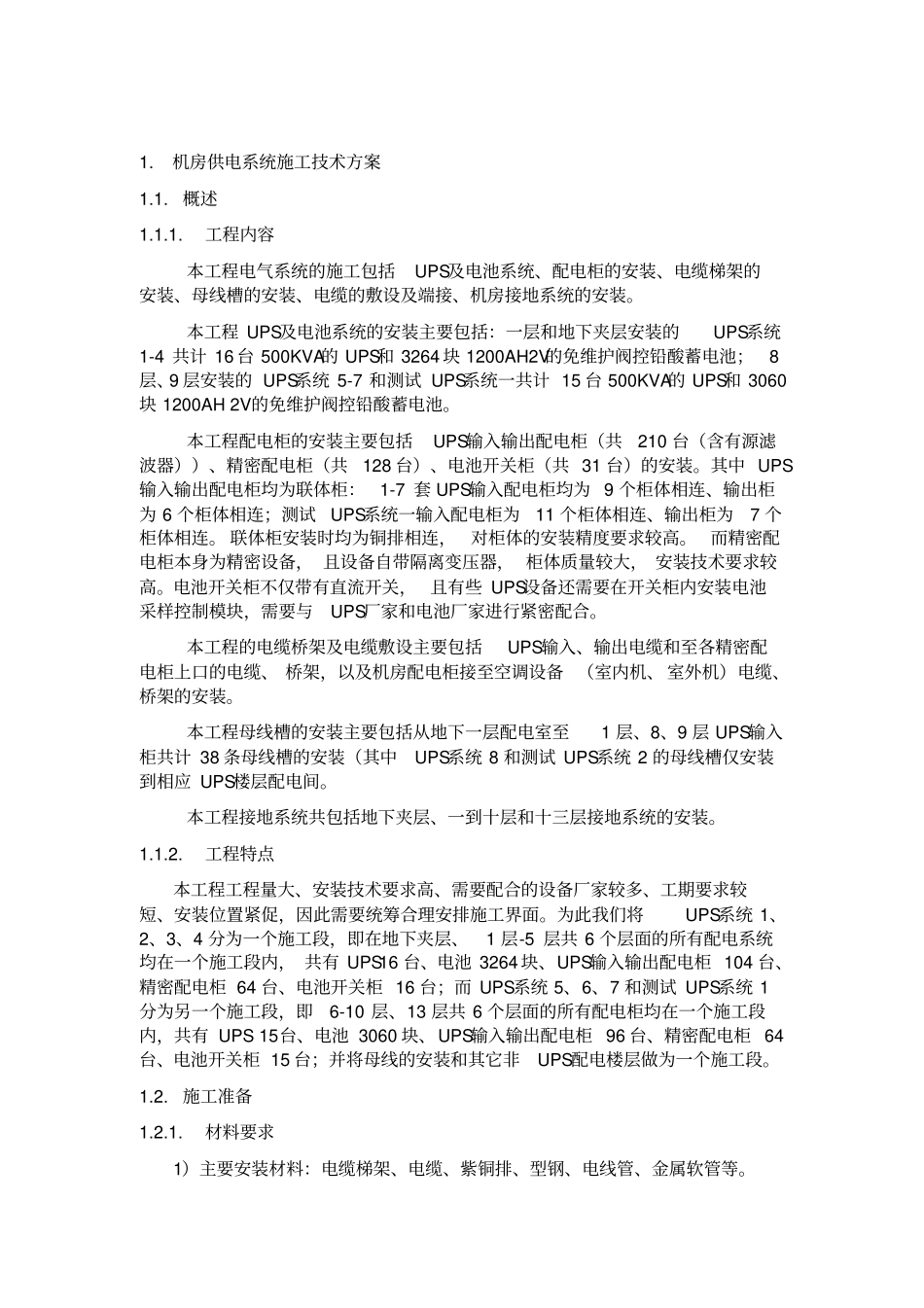

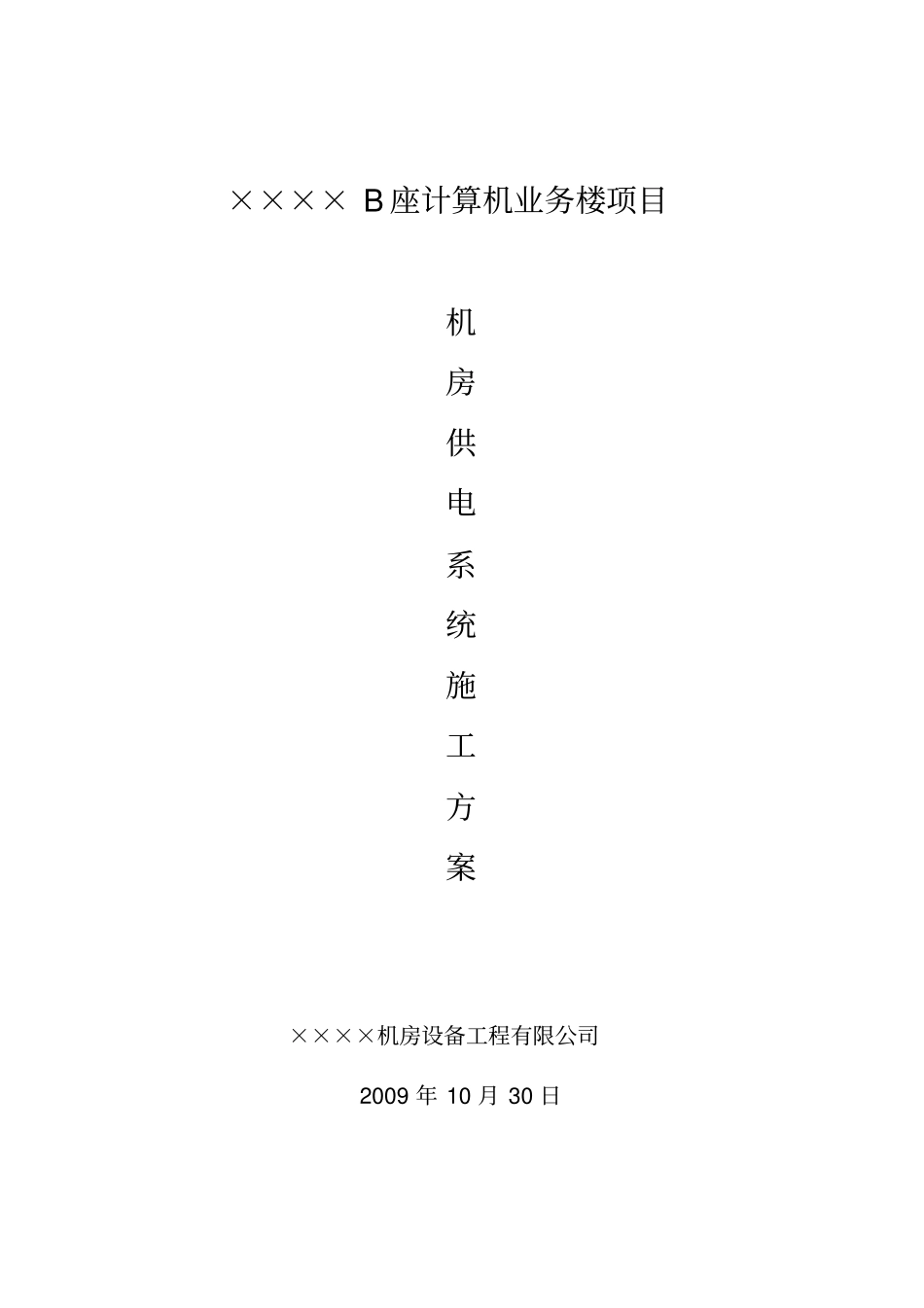

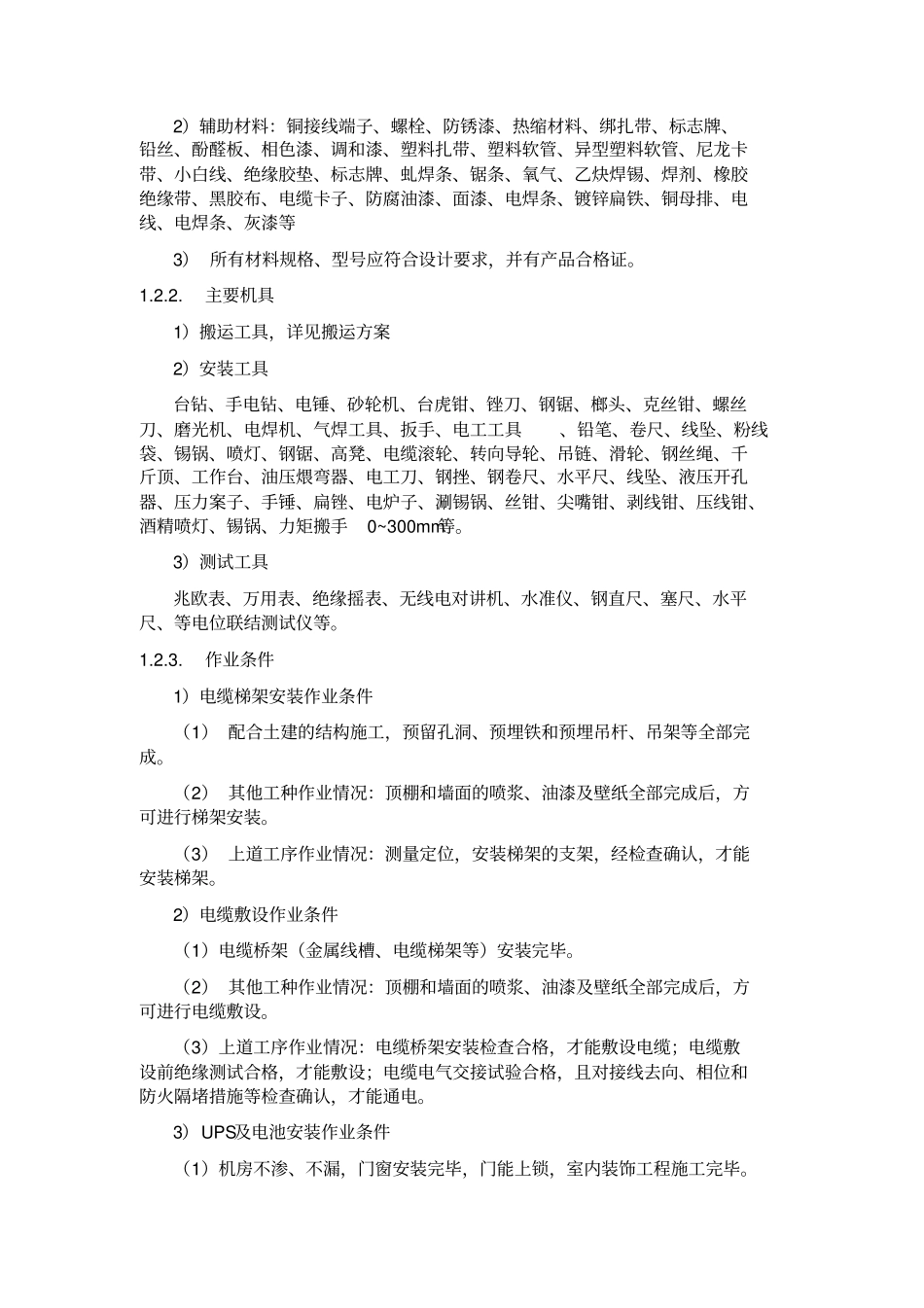

××××B座计算机业务楼项目机房供电系统施工方案××××机房设备工程有限公司2009年10月30日1.机房供电系统施工技术方案1.1.概述1.1.1.工程内容本工程电气系统的施工包括UPS及电池系统、配电柜的安装、电缆梯架的安装、母线槽的安装、电缆的敷设及端接、机房接地系统的安装。本工程UPS及电池系统的安装主要包括：一层和地下夹层安装的UPS系统1-4共计16台500KVA的UPS和3264块1200AH2V的免维护阀控铅酸蓄电池；8层、9层安装的UPS系统5-7和测试UPS系统一共计15台500KVA的UPS和3060块1200AH2V的免维护阀控铅酸蓄电池。本工程配电柜的安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜（共31台）的安装。其中UPS输入输出配电柜均为联体柜：1-7套UPS输入配电柜均为9个柜体相连、输出柜为6个柜体相连；测试UPS系统一输入配电柜为11个柜体相连、输出柜为7个柜体相连。联体柜安装时均为铜排相连，对柜体的安装精度要求较高。而精密配电柜本身为精密设备，且设备自带隔离变压器，柜体质量较大，安装技术要求较高。电池开关柜不仅带有直流开关，且有些UPS设备还需要在开关柜内安装电池采样控制模块，需要与UPS厂家和电池厂家进行紧密配合。本工程的电缆桥架及电缆敷设主要包括UPS输入、输出电缆和至各精密配电柜上口的电缆、桥架，以及机房配电柜接至空调设备（室内机、室外机）电缆、桥架的安装。本工程母线槽的安装主要包括从地下一层配电室至1层、8、9层UPS输入柜共计38条母线槽的安装（其中UPS系统8和测试UPS系统2的母线槽仅安装到相应UPS楼层配电间。本工程接地系统共包括地下夹层、一到十层和十三层接地系统的安装。1.1.2.工程特点本工程工程量大、安装技术要求高、需要配合的设备厂家较多、工期要求较短、安装位置紧促，因此需要统筹合理安排施工界面。为此我们将UPS系统1、2、3、4分为一个施工段，即在地下夹层、1层-5层共6个层面的所有配电系统均在一个施工段内，共有UPS16台、电池3264块、UPS输入输出配电柜104台、精密配电柜64台、电池开关柜16台；而UPS系统5、6、7和测试UPS系统1分为另一个施工段，即6-10层、13层共6个层面的所有配电柜均在一个施工段内，共有UPS15台、电池3060块、UPS输入输出配电柜96台、精密配电柜64台、电池开关柜15台；并将母线的安装和其它非UPS配电楼层做为一个施工段。1.2.施工准备1.2.1.材料要求1）主要安装材料：电缆梯架、电缆、紫铜排、型钢、电线管、金属软管等。2）辅助材料：铜接线端子、螺栓、防锈漆、热缩材料、绑扎带、标志牌、铅丝、酚醛板、相色漆、调和漆、塑料扎带、塑料软管、异型塑料软管、尼龙卡带、小白线、绝缘胶垫、标志牌、虬焊条、锯条、氧气、乙炔焊锡、焊剂、橡胶绝缘带、黑胶布、电缆卡子、防腐油漆、面漆、电焊条、镀锌扁铁、铜母排、电线、电焊条、灰漆等3）所有材料规格、型号应符合设计要求，并有产品合格证。1.2.2.主要机具1）搬运工具，详见搬运方案2）安装工具台钻、手电钻、电锤、砂轮机、台虎钳、锉刀、钢锯、榔头、克丝钳、螺丝刀、磨光机、电焊机、气焊工具、扳手、电工工具、铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、高凳、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶、工作台、油压煨弯器、电工刀、钢挫、钢卷尺、水平尺、线坠、液压开孔器、压力案子、手锤、扁锉、电炉子、涮锡锅、丝钳、尖嘴钳、剥线钳、压线钳、酒精喷灯、锡锅、力矩搬手0~300mm等。3）测试工具兆欧表、万用表、绝缘摇表、无线电对讲机、水准仪、钢直尺、塞尺、水平尺、等电位联结测试仪等。1.2.3.作业条件1）电缆梯架安装作业条件（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。（2）其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行梯架安装。（3）上道工序作业情况：测量定位，安装梯架的支架，经检查确认，才能安装梯架。2）电缆敷设作业条件（1）电缆桥架（金属线槽、电缆梯架等）安装完毕。（2）其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行电缆敷设。（3）上道工序作业情况：电缆桥架安装检查合格，才...
