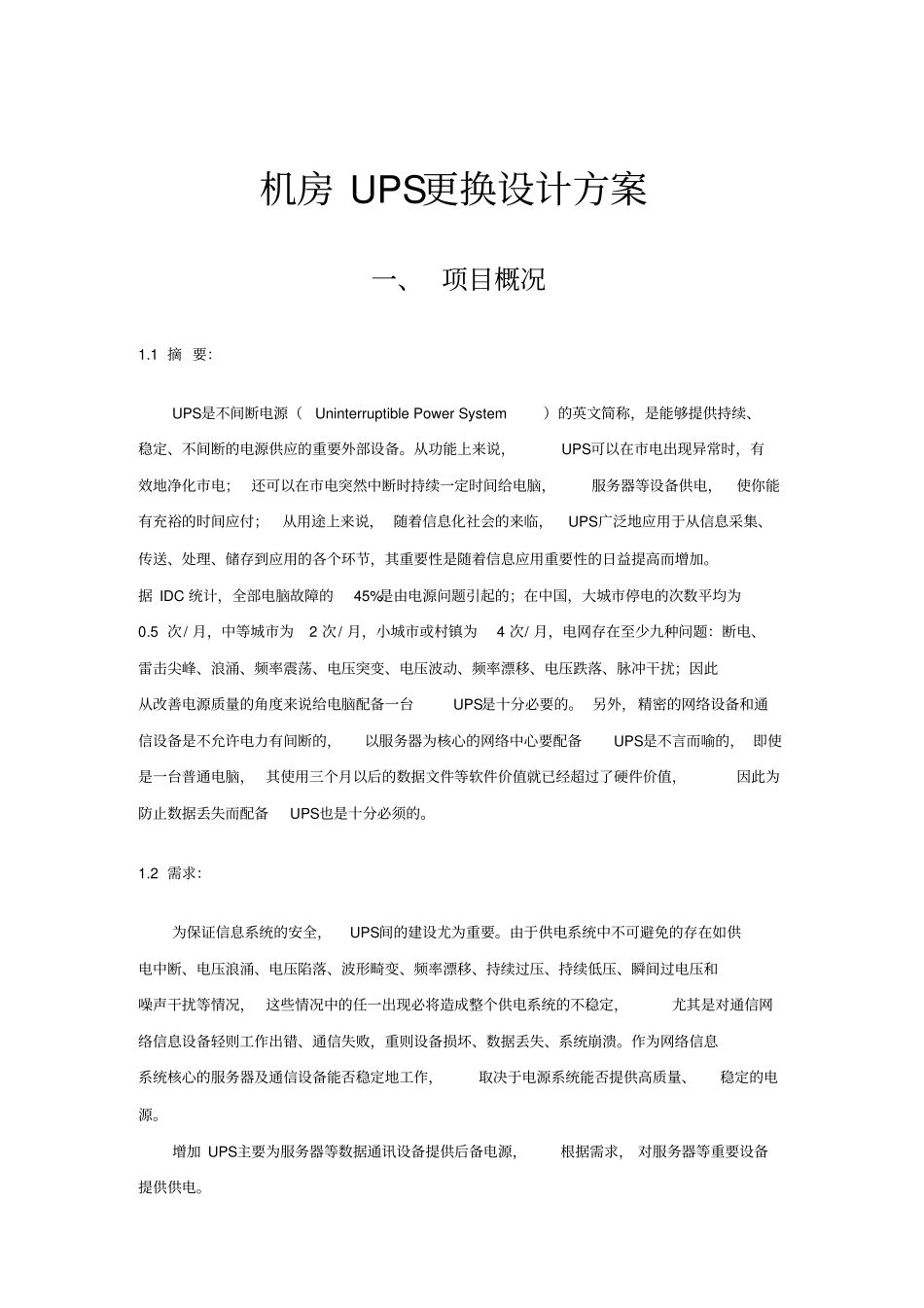

机房UPS更换设计方案一、项目概况1.1摘要：UPS是不间断电源（UninterruptiblePowerSystem）的英文简称，是能够提供持续、稳定、不间断的电源供应的重要外部设备。从功能上来说，UPS可以在市电出现异常时，有效地净化市电；还可以在市电突然中断时持续一定时间给电脑，服务器等设备供电，使你能有充裕的时间应付；从用途上来说，随着信息化社会的来临，UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节，其重要性是随着信息应用重要性的日益提高而增加。据IDC统计，全部电脑故障的45%是由电源问题引起的；在中国，大城市停电的次数平均为0.5次/月，中等城市为2次/月，小城市或村镇为4次/月，电网存在至少九种问题：断电、雷击尖峰、浪涌、频率震荡、电压突变、电压波动、频率漂移、电压跌落、脉冲干扰；因此从改善电源质量的角度来说给电脑配备一台UPS是十分必要的。另外，精密的网络设备和通信设备是不允许电力有间断的，以服务器为核心的网络中心要配备UPS是不言而喻的，即使是一台普通电脑，其使用三个月以后的数据文件等软件价值就已经超过了硬件价值，因此为防止数据丢失而配备UPS也是十分必须的。1.2需求：为保证信息系统的安全，UPS间的建设尤为重要。由于供电系统中不可避免的存在如供电中断、电压浪涌、电压陷落、波形畸变、频率漂移、持续过压、持续低压、瞬间过电压和噪声干扰等情况，这些情况中的任一出现必将造成整个供电系统的不稳定，尤其是对通信网络信息设备轻则工作出错、通信失败，重则设备损坏、数据丢失、系统崩溃。作为网络信息系统核心的服务器及通信设备能否稳定地工作，取决于电源系统能否提供高质量、稳定的电源。增加UPS主要为服务器等数据通讯设备提供后备电源，根据需求，对服务器等重要设备提供供电。同时，还要求UPS还具有网络监控功能，UPS的工作状况能被系统管理员随时掌握。一旦UPS出现异常，可以通过多种方式通知把信号传达到工作人员办公室、保安室；同时采用短信息方式通知相关负责人。1.3现状：云南中医学院现教中心机房现UPS设计为机房核心网络设备，服务器，监控等设备提供电源保障。随着业务发展和信息化系统的逐渐开展，使得机房服务器、存储等核心设备不断增加，而机房核心设备作为集团的信息化数据的载体和处理工具，需24小时不间断工作，这对UPS供电系统的可靠性要求非常高，而现有的UPS功率将无法保障今后集团需求，为保障集团今后业务需求，拟对机房UPS系统进行升级更换。由原来的APC牌UPS更换为2台20KVA的伊顿DX系列UPS。更换的目的：保证机房UPS能满足今后若干年信息化系统业务开展需求。更换时注意事项：1、更换时需要停电，原UPS无外部旁路。2、由于更换的UPS与原设备尺寸不同，底座需要重新制作。3、电池更换33块100AH的伊顿标配电池。4、环控点位不变。二、UPS设计概述2.1、编制目的本文件用来描述机房电源解决方案，主要对保证监控中心服务器设备、网络设备及视频设备的用电安全。对UPS设计进行了总体说明，并作为甲方、监理、专家监督施工的依据。2.2、编制依据1、《通信用不间断电源-UPS》YD／T1095－2000国家信息产业部2、《信息技术设备不间断电源通用技术条件》GB／T147153、《不间断电源设备》GB／T7260-19874、《通信电源设备安装设计规范》YD5040－972.3、设计原则1、高可靠性：这是系统设计最重要的基础、是用户设备稳定工作的重要保障。2、技术的先进性：UPS系统应具备目前先进的技术，并能满足未来发展的需要。3、良好的管理性：UPS具备直观的状态显示和方便的操作、具有远程监控和管理能力。4、良好的维护性：UPS系统具备故障自动检测和报警能力；特别具有良好的维护性并保护用户对电池系统的投资。5、最佳性能价格比：UPS系统具备良好的性能和相对较低的价格，满足用户的投资需求。三、UPS系统设计3.1、UPS主机的选择考虑到UPS主要为服务器等数据通讯设备提供后备电源，根据用户需求，对服务器等重要设备提供后备电源。按照用户现场最大负载计算，考虑到UPS运行的效率在80%左右，需要选择40KVA的UPS机头。本设计为2台20KVAUPS相结合，对机房设备进行供电。根据以上需求，我们为用户选用了伊顿公司...
