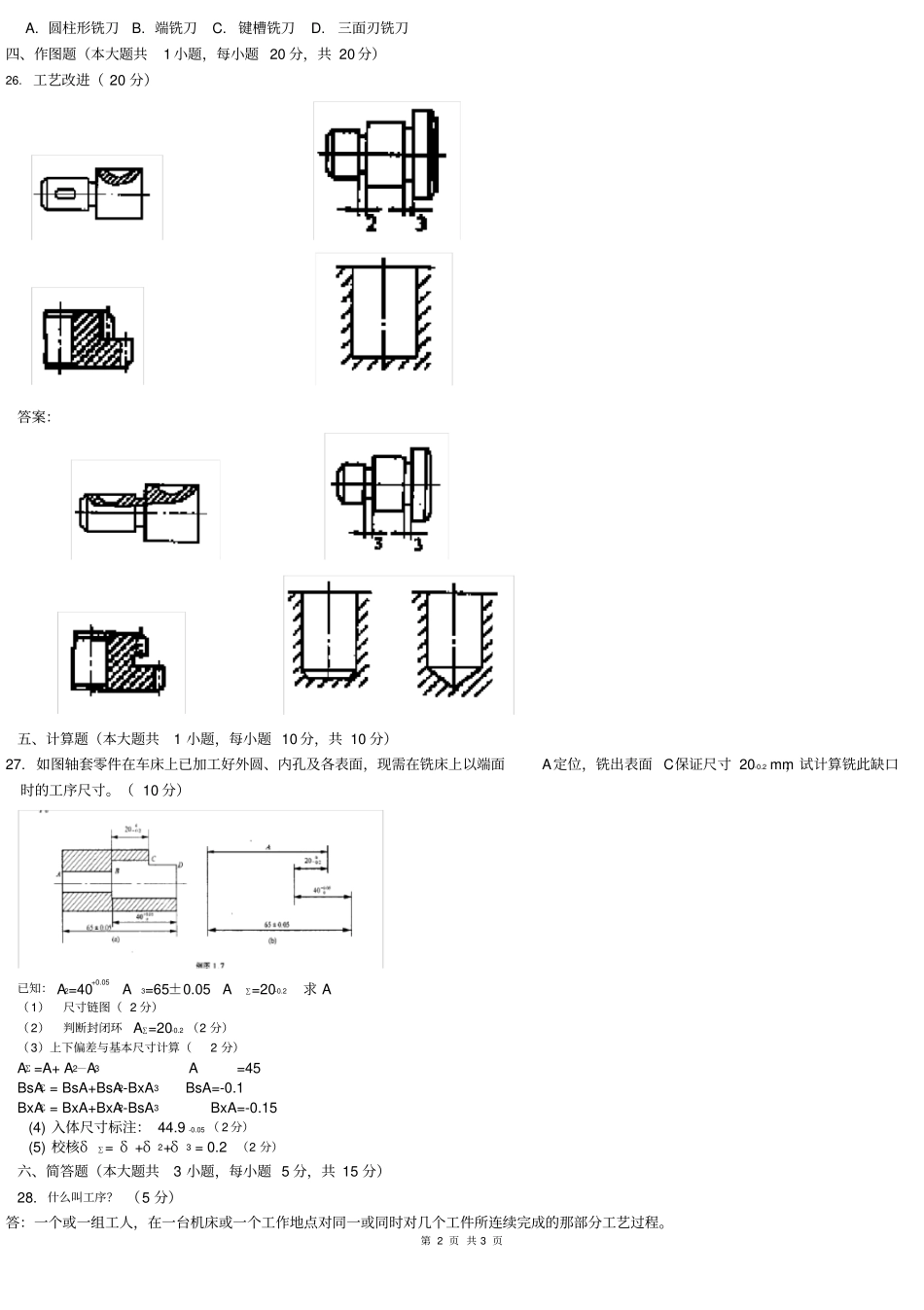

第1页共3页哈尔滨商业大学2006-2007学年《机械制造工艺学》模拟考试试卷参考答案一、单项选择题（本大题共10小题，每小题1分，共10分）1.加工套类零件的定位基准是（D）。A.端面B.外圆C.内孔D.外圆或内孔2.磨刀、调刀、切屑、加油属于单位时间哪部分。（C）A.基本B.辅助C.服务D.休息3.车床主轴轴颈和锥孔的同轴度要求很高，常采用（B）来保证。A.基准重合B.互为基准C.自为基础D.基准统一4.平键连接中，传递转矩是依靠键与键槽的（C）。A.上、下平面B.两端面C.两侧面D.两侧面与底面5.常用的光整加工的方法中只能减少表面粗糙度的是（C）。A.研磨B.高光洁度磨削C.超精加工D.珩磨6.轴类零件加工时最常用的定位基准是（C）。A.端面B.外圆面C.中心孔D.端面和外圆面7.轴类零件定位用的顶尖孔是属于（A）。A.精基准B.粗基准C.互为基准D.自为基准8.定位消除的自由度少于六个，但满足加工精度要求的定位称为（B）。A.完全定位B.不完全定位C.过定位D.欠定位9.试指出下列刀具中，哪些刀具的制造误差不会直接影响加工精度（B）。A.齿轮滚刀B.外圆车刀C.成形铣刀D.键槽铣刀10.车削时，车刀刀尖运动轨迹若平行于工件轴线，则不为（C）。A.车外圆B.车螺纹C.车圆锥面D.车孔二、判断题（本大题共10小题，每小题2分，共20分）11.铰孔可以提高孔的尺寸精度、减小孔表面粗糙度，还可以对原孔的偏斜进行修正。（错）12.所有零件在制定工艺过程时都应划分加工阶段。（错）13.钻出的孔一般应经扩孔或半精镗等半精加工，才能进行铰孔。（对）14.拉孔前工件须先制出预制孔。（对）15.不完全定位消除的自由度少于六个，没有满足加工精度要求。（错）16.同种磨料制成的各种砂轮，其硬度相同。（错）17.单件、小批生产宜选用工序集中原则。（对）18.滚切直齿圆柱齿轮时，齿轮滚刀的安装轴线应平行于工作台。（错）19.车床主轴的径向跳动不影响加工轴的圆度误差。（错）20.磨削烧伤的类型有回火烧伤、淬火烧伤、正火烧伤及退火烧伤。（错）三、多项选择题（本大题共5小题，每小题2分，共10分）21.车床主轴的纯轴向窜动对（AD）加工无影响。A.车内孔B.车端面C.车螺纹D.车外圆E.车倒角22.滚切直齿圆柱齿轮、滚刀的安装角取决于（AD）。A、滚刀的螺旋升角B、工件的齿数C、滚刀的回转方向D.滚刀的旋向E.工件的回转方向23.工艺过程中所采用的基准为工艺基准，按用途可分为（ACDE）。A.工序基准B.工步基准C.测量基准D.装配基准E.定位基准24.反映砂轮特性的五大要素有（ABCDE）。A.粒度B.结合剂C.硬度D.组织E.磨料25.可以用来铣平面的铣刀有（ABD）。第2页共3页A.圆柱形铣刀B.端铣刀C.键槽铣刀D.三面刃铣刀四、作图题（本大题共1小题，每小题20分，共20分）26.工艺改进（20分）答案：五、计算题（本大题共1小题，每小题10分，共10分）27.如图轴套零件在车床上已加工好外圆、内孔及各表面，现需在铣床上以端面A定位，铣出表面C保证尺寸20-0.2mm，试计算铣此缺口时的工序尺寸。（10分）已知：A2=40+0.05A3=65±0.05A∑=20-0.2求A（1）尺寸链图（2分）（2）判断封闭环A∑=20-0.2（2分）（3）上下偏差与基本尺寸计算（2分）AΣ=A+A2―A3A=45BsAΣ=BsA+BsA2-BxA3BsA=-0.1BxAΣ=BxA+BxA2-BsA3BxA=-0.15(4)入体尺寸标注：44.9-0.05（2分）(5)校核δ∑=δ+δ2+δ3=0.2（2分）六、简答题（本大题共3小题，每小题5分，共15分）28.什么叫工序？（5分）答：一个或一组工人，在一台机床或一个工作地点对同一或同时对几个工件所连续完成的那部分工艺过程。第3页共3页29.何谓工艺过程尺寸链？（5分）答：相互联系、按一定顺序的、首尾相接的尺寸封闭图形叫尺寸链。30.什么叫完全定位？（5分）答：工件在机床上或夹具中定位，若六个自由度都被限制时，则称为完全定位。七、能力测试题（本大题共1小题，共15分）31.图示零件加工时应如何选择粗精基准，（标有符号为加工面，其余为非加工面）并简要地说明理由。（图a、b要求保持璧厚均匀，图c、d所示零件毛坯孔已铸出，要求该孔加工余量均匀。）答案：（1）图a中以不加工面作粗基准，以孔作精基准。这样可保证壁厚均匀，保证孔与外圆的同轴度。（2）图b中以不加工面小端外圆作粗基准，以孔...
