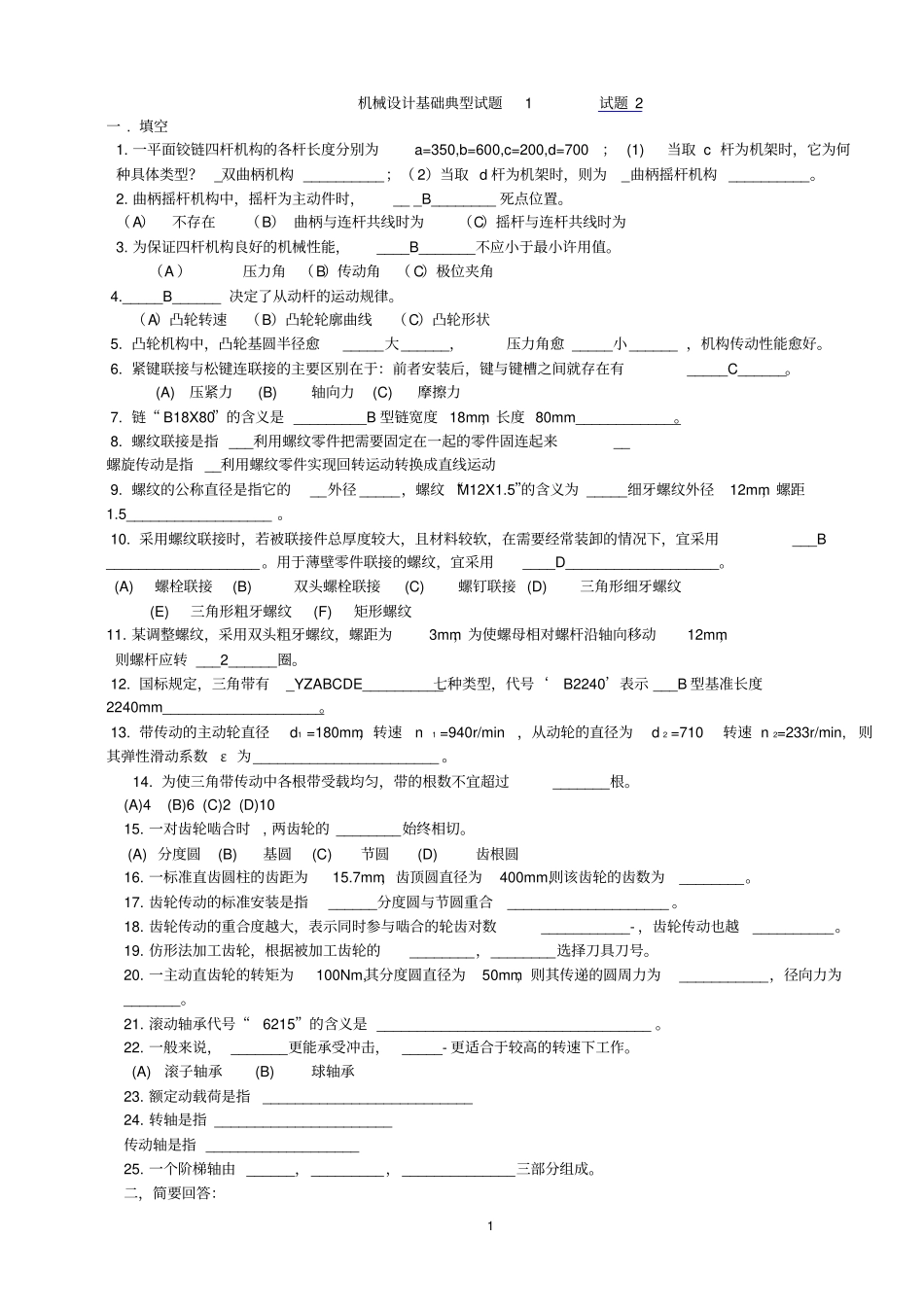

1机械设计基础典型试题1试题2一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1)当取c杆为机架时，它为何种具体类型？_双曲柄机构__________；（2）当取d杆为机架时，则为_曲柄摇杆机构__________。2.曲柄摇杆机构中，摇杆为主动件时，___B________死点位置。（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，____B_______不应小于最小许用值。（A）压力角（B）传动角（C）极位夹角4._____B______决定了从动杆的运动规律。（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈_____大______，压力角愈_____小______，机构传动性能愈好。6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有_____C______。(A)压紧力(B)轴向力(C)摩擦力7.链“B18X80”的含义是_________B型链宽度18mm，长度80mm_____________。8.螺纹联接是指___利用螺纹零件把需要固定在一起的零件固连起来__螺旋传动是指__利用螺纹零件实现回转运动转换成直线运动9.螺纹的公称直径是指它的__外径_____，螺纹“M12X1.5”的含义为_____细牙螺纹外径12mm，螺距1.5__________________。10.采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装卸的情况下，宜采用___B___________________。用于薄壁零件联接的螺纹，宜采用____D___________________。(A)螺栓联接(B)双头螺栓联接(C)螺钉联接(D)三角形细牙螺纹(E)三角形粗牙螺纹(F)矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转___2______圈。12.国标规定，三角带有_YZABCDE__________七种类型，代号‘B2240’表示___B型基准长度2240mm____________________。13.带传动的主动轮直径d1=180mm，转速n1=940r/min，从动轮的直径为d2=710转速n2=233r/min,则其弹性滑动系数ε为_______________________。14.为使三角带传动中各根带受载均匀，带的根数不宜超过_______根。(A)4(B)6(C)2(D)1015.一对齿轮啮合时,两齿轮的________始终相切。(A)分度圆(B)基圆(C)节圆(D)齿根圆16.一标准直齿圆柱的齿距为15.7mm，齿顶圆直径为400mm,则该齿轮的齿数为________。17.齿轮传动的标准安装是指______分度圆与节圆重合____________________。18.齿轮传动的重合度越大，表示同时参与啮合的轮齿对数___________-，齿轮传动也越__________。19.仿形法加工齿轮，根据被加工齿轮的________，________选择刀具刀号。20.一主动直齿轮的转矩为100Nm,其分度圆直径为50mm，则其传递的圆周力为___________，径向力为_______。21.滚动轴承代号“6215”的含义是__________________________________。22.一般来说，_______更能承受冲击，_____-更适合于较高的转速下工作。(A)滚子轴承(B)球轴承23.额定动载荷是指__________________________24.转轴是指______________________传动轴是指___________________25.一个阶梯轴由______，_________，______________三部分组成。二，简要回答：21.计算图示机构的自由度，并判定其是否具有确定的运动。2.作下列机构图示位置的压力角。3.图示尖顶对心移动从动杆盘状凸轮机构。（1）作出图示位置压力角；（2）求该凸轮基圆半径rb=?(3)求从动杆升程h=?4,简述带传动为什么限制带速V在5——25米/秒范围内？三，计算题：1，一队外啮合齿轮标准直齿圆柱挂齿轮传动，测得其中心距为160mm.两齿轮的齿数分别为Z1=20，Z2=44，求两齿轮的主要几何尺寸。2，图示轮系，已知：Z1=20，Z2=40，Z3=80，Z4=Z5=30，Z6=90。求i16=?3试题2机械设计基础典型试题2答案试题3一、填空（60分）1.图示机构中有_______虚约束。（A）1个（B）2个（C）3个（D）没有2.图示机构要有确定运动，需要有_______原动件。（A）1个（B）2个（C）3个（D）没有3.平面四杆机构无急回特性时_______，行程速比系数_______（A）压力角α=0（B）传动角β=0（C）极位夹角θ=0（D）k＞1（E）k＜1（F）k=14.在双曲柄机构中，已知三杆长度为a=80mm,b=150mm,c=120mm,则d杆长度为_______。(A)＜110mm(B)110mm≤d≤190mm(C)≥190mm5.曲柄摇杆...
